长航时固定翼低空巡检飞行器结构设计

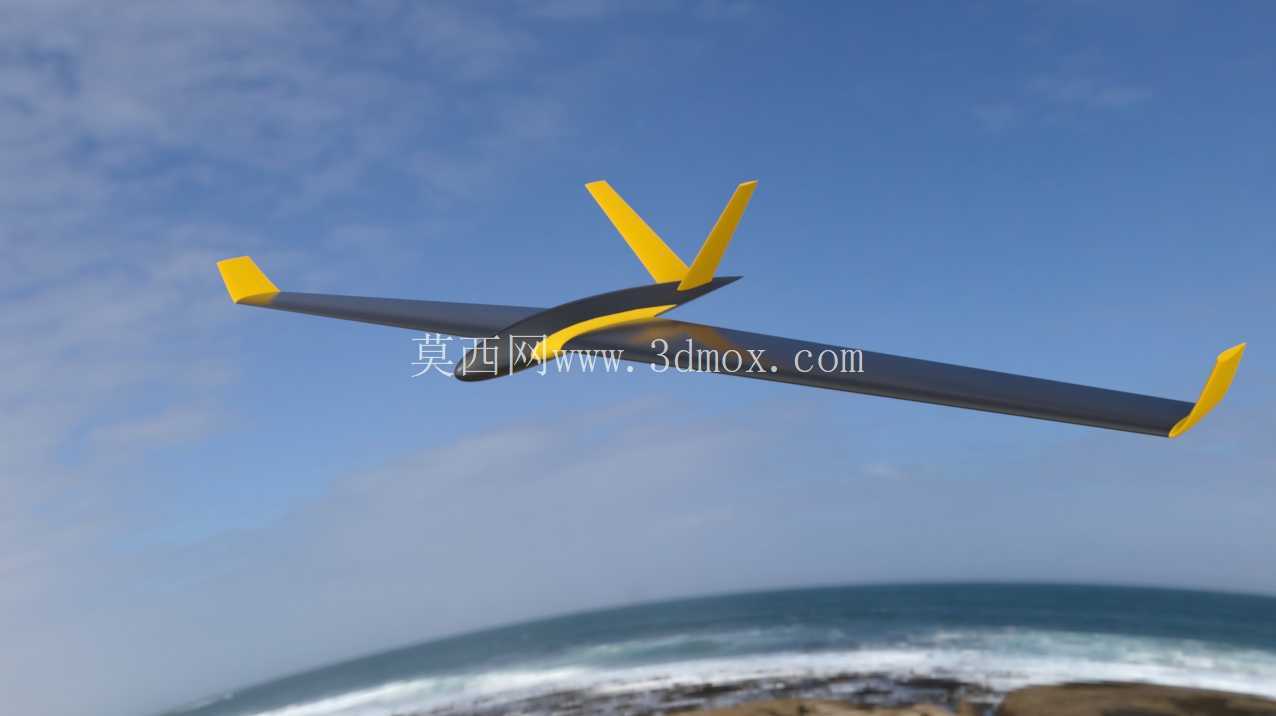

　　这款固定翼飞行器的结构设计，核心瞄准低空小范围航测、管线巡检、近岸海域巡查这类对续航时长、飞行稳定性有明确要求的作业场景，区别于多旋翼飞行器的垂直起降特性，固定翼构型依靠机翼升力维持平飞，相同动力配置下续航能力可以达到同量级多旋翼的三到五倍，适合长距离线性作业任务。从结构布局来看，采用了高置上单翼配合V型尾翼的构型，机翼展弦比设置在较高区间，低速飞行时的升阻比表现更优，能够在较低动力输出下维持稳定巡航，机翼两端设置的翼尖小翼结构，能够有效削弱翼尖涡流带来的诱导阻力，进一步提升巡航阶段的能量利用效率。

　　机身主体采用流线型纺锤截面设计，最大截面位置设置在机翼安装点前方约三分之一机身长度处，能够将巡航阶段的压差阻力控制在较低水平，机身内部预留的设备舱空间，可以根据不同作业需求搭载可见光相机、多光谱传感器、小型大气采样模块等不同任务载荷，载荷安装位置靠近整机重心点，避免不同配重变化对整机静稳定度造成过大影响。V型尾翼的设计同时兼顾了水平安定面与垂直安定面的作用，相比常规尾翼构型能够减少结构件数量，降低尾部结构重量，尾翼的舵面偏转角度经过匹配设计，同时实现俯仰控制与航向控制的功能，舵面操控力矩经过配平计算，在巡航速度下不会出现舵效不足或者操控过灵敏的问题。

　　机翼与机身的连接采用快拆式结构设计，拆分后单个部件的尺寸能够放入常规车载运输箱，满足外场作业快速转场的需求，连接位置设置有定位销与锁紧结构，装配后能够保证机翼安装角的精度，避免反复拆装带来的安装误差影响飞行性能。动力系统安装位置设置在机身尾部上方，采用推进式螺旋桨布局，一方面可以让前部机身的设备舱避开螺旋桨的气流扰动，保证传感器采集数据的稳定性，另一方面也能降低作业飞行时的螺旋桨噪音对地面人员的影响，动力安装座设置有减震缓冲结构，能够过滤电机运转带来的高频振动，避免振动传递到机身框架影响传感器成像精度。

　　整机的重心设计范围经过严格核算，允许的重心前后偏移区间覆盖了不同载荷配置下的重量变化，外场作业时不需要额外调整配重块位置，只需要按照标准流程安装载荷即可满足静稳定度要求。机翼的翼型选择了低速高升力翼型，失速迎角较大，在低空低速作业时即使遇到突发紊流，也不容易进入失速状态，提升了低空作业的安全性，机翼后缘设置的副翼舵面，差动偏转时提供滚转力矩，舵面面积经过匹配，保证滚转响应速率满足低空作业规避障碍物的操控需求。机身下部设置有平滑的载荷舱口，不需要拆解机身主体结构就可以快速更换任务载荷，舱口边缘设置有密封结构，能够在小雨天气下作业时阻挡雨水进入设备舱，保护内部电子设备。起落架采用后置式滑橇结构，配合手抛起飞、伞降回收的作业模式，不需要专用跑道就可以完成起降，滑橇结构的重量远低于轮式起落架，能够进一步提升有效载荷占比，滑橇的接触位置设置有缓冲材料，在硬地回收时能够吸收冲击能量，避免机身框架受到过大冲击载荷出现结构损伤。整机结构的受力路径经过优化，机翼的升力载荷通过翼根连接结构传递到机身主承力框，尾翼的气动载荷通过尾撑杆传递到后部承力框，各个受力点的载荷经过分散设计，不会出现局部应力集中的问题，在常规机动飞行的过载范围内，结构安全系数满足航空类结构设计的通用要求。
