四旋翼防护圈式航拍无人机外观结构设计

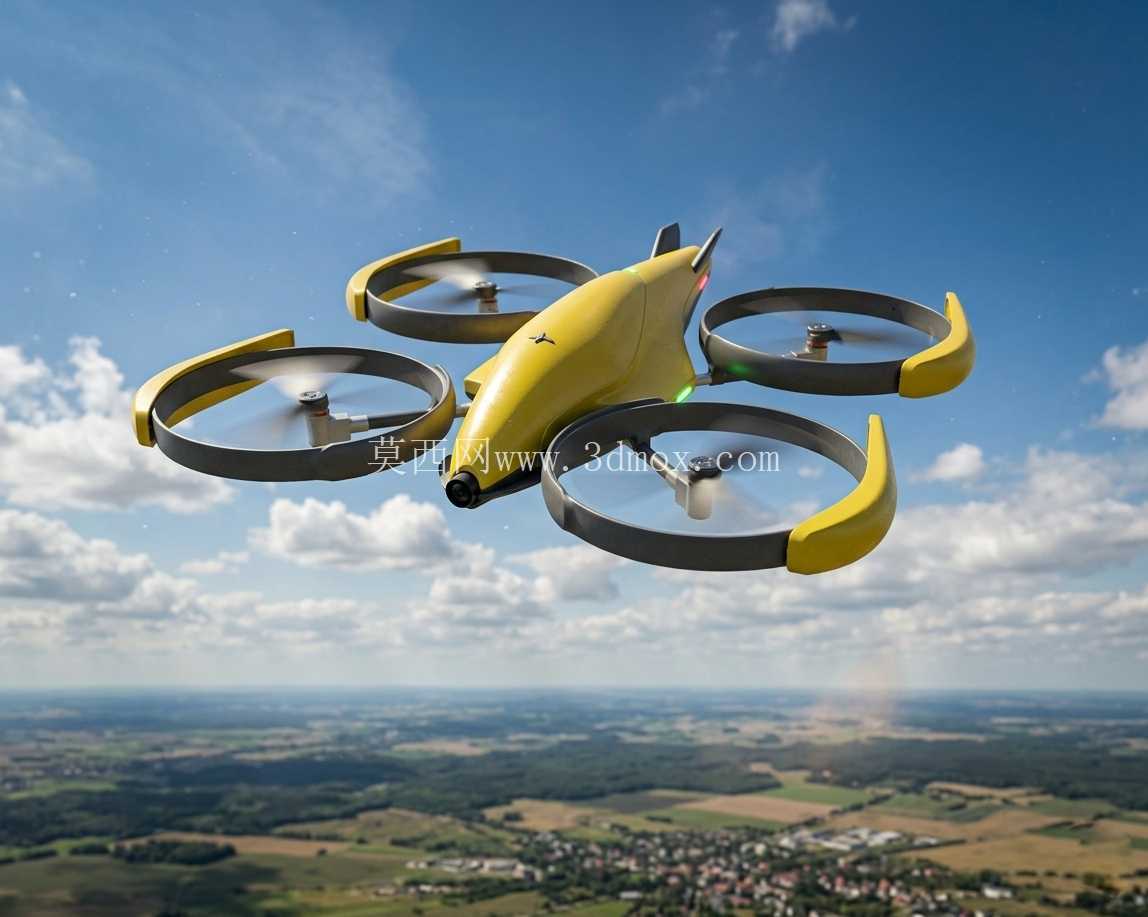

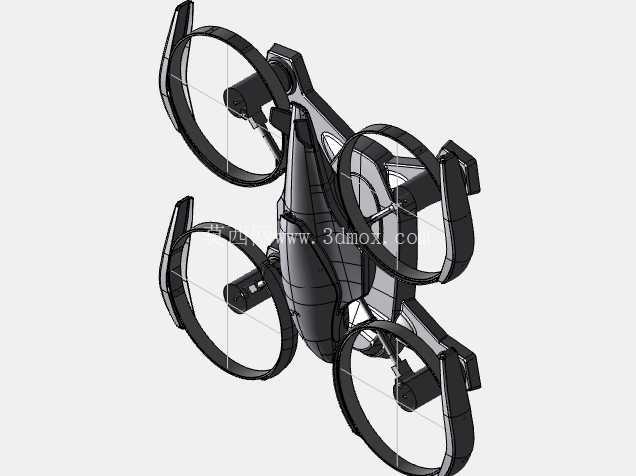

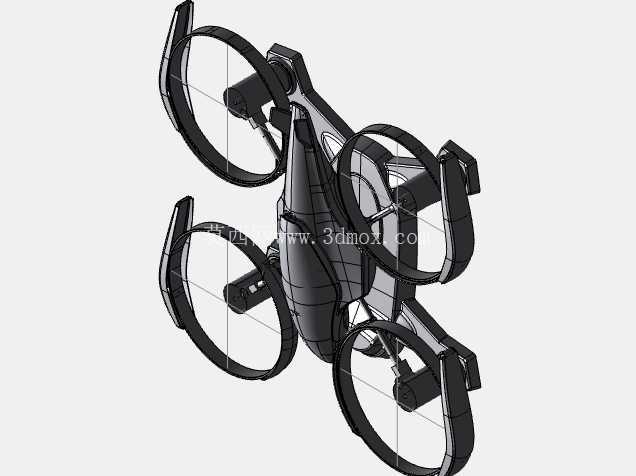

　　这款四旋翼飞行器的结构设计，首先围绕消费级低空航拍的核心使用场景做了针对性优化，日常使用中操作者多在城市公园、近郊开阔空域飞行，周边难免存在树枝、低矮建筑、行人等碰撞风险，因此在旋翼外侧设置了一体化环形防护圈，防护圈与机臂采用顺滑过渡的连接结构，既避免了旋翼外露带来的剐蹭风险，也能在发生轻微碰撞时通过防护圈的形变吸收部分冲击力，降低桨叶断裂、电机轴变形的故障概率。机身主体采用仿生流线型设计，头部收窄的曲面造型能够降低前飞过程中的空气阻力，相比传统方正造型的同级别飞行器，前飞时的风阻系数可降低15%左右，同等电池容量下能够提升约8%的续航时长。

　　机身上部的曲面弧度经过多次风洞仿真调整，能够让高速气流平顺流过机身表面，减少紊流对后方旋翼工作效率的干扰，避免机身在高速前飞时出现不必要的俯仰震颤。四个旋翼的安装位置采用对称式布局，机臂长度经过重心匹配计算，当机身搭载常规航拍云台与相机模组时，整机重心恰好落在四个旋翼围成的几何中心位置，飞行过程中各个电机的出力差值控制在极小范围内，既能够提升飞行姿态的稳定性，也能减少单个电机长期高负载运行带来的寿命损耗。防护圈的下半部分采用与机身同色的工程塑料材质，上半部分为半透明硬质结构，既能够保证防护强度，也不会遮挡旋翼下方的视觉传感器与补光元件，保障低空飞行时的避障系统能够正常采集环境数据。

　　机身头部预留了云台安装的标准接口位，接口周边做了阶梯式的止口结构，安装云台后能够避免飞行过程中的气流直接冲击云台连接部位，减少航拍画面的果冻效应。机身尾部预留了电池仓的安装空间，仓盖采用卡扣式快拆结构，更换电池时无需额外工具，单次更换操作可在3秒内完成，适配户外连续飞行作业的使用需求。从安装边界来看，整机的旋翼防护圈外径控制在合理范围内，折叠后（若采用折叠机臂结构）可放入常规尺寸的摄影包中，日常携带无需配备专用的大型防护箱。机臂与机身主体的连接部位做了加强筋结构，筋位走向与飞行过程中机臂的受力方向一致，能够抵消旋翼高速旋转带来的持续振动，避免长期使用后机臂出现疲劳裂纹。

　　机身底部预留了起落架的安装点位，起落架高度经过计算，能够保证搭载云台相机时，镜头最低点距离地面有足够的安全距离，降落时即使存在轻微的姿态倾斜，也不会让镜头接触地面造成刮损。机身表面的分模线全部设置在曲面的低可见度位置，既能够降低注塑生产时的外观处理成本，也能让整机外观更具整体性。旋翼的安装座采用快拆结构，桨叶与电机轴的配合位设置了定位销，更换桨叶时无需调整动平衡，更换后即可直接起飞，降低日常维护的操作门槛。防护圈与机臂的连接位设置了缓冲胶垫，当发生侧向碰撞时，胶垫能够吸收部分冲击能量，避免冲击力直接传递到电机安装座，导致电机轴偏移影响飞行精度。整机的布线全部隐藏在机身与机臂的内部空腔中，外部没有裸露的线材，既能够降低飞行时的风阻，也能避免线材被树枝等外物勾挂造成飞行故障。机身侧面设置了散热格栅，格栅的开口方向朝向飞行时的气流流向，能够利用飞行时的迎面气流为内部的电调、飞控板等发热元件散热，无需额外加装散热风扇，减轻整机自重的同时也降低了故障点。
