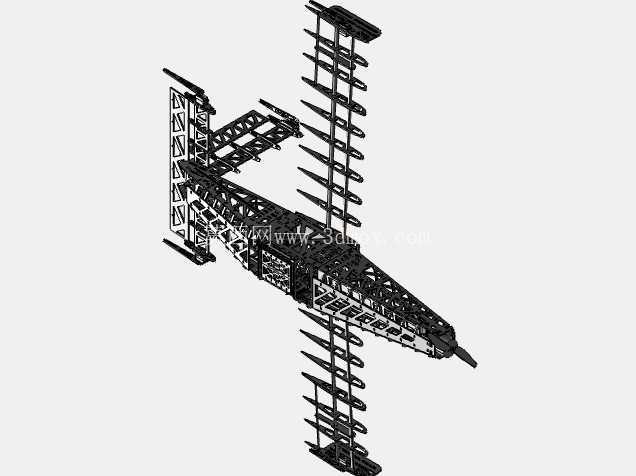

轻量化桁架结构固定翼小型无人机

这款小型固定翼无人机的整体结构采用全桁架镂空设计思路，核心出发点是在保证结构刚度满足飞行载荷要求的前提下，最大限度降低整机自重，适配长航时、轻载荷的作业场景需求。从实际应用场景来看，这类轻量化固定翼无人机可承担小范围地理测绘、农林区域巡检、低空环境数据采集等任务，相较于多旋翼无人机，固定翼构型的巡航效率更高，相同电池容量下可覆盖更大的作业半径，对起降场地的要求也相对更低，仅需要平整的短距离跑道甚至手抛即可完成起飞。

从结构设计逻辑来看，整机没有采用传统的蒙皮加内部隔框的常规固定翼结构，而是直接将主承力桁架作为机身与机翼的主体结构，所有杆件的排布都沿着飞行过程中的主应力路径布置：机身纵向的主承力梁贯穿机头至尾翼安装位，承担飞行过程中的弯曲载荷与起降阶段的冲击载荷；机翼部分的桁架采用分段式三角支撑结构，每一段斜向杆件都与纵向主梁形成稳定的三角受力单元，不需要额外增加加强筋即可承受飞行过程中的气动升力与机动飞行时的扭转载荷，这种设计直接省去了传统结构中用于维持蒙皮外形的内部支撑件，结构自重较同尺寸常规固定翼结构降低四成以上。

在安装边界与尺寸适配方面，整机的机翼与机身采用模块化对接设计，机翼根部的桁架接头预留了统一的安装孔位，不需要专用工装即可完成机翼与机身的快速拆装，拆装后整机可拆分成长度不超过一米的独立段，方便单人携带转场。尾翼部分同样采用桁架结构，垂直尾翼与水平尾翼的承力杆件直接与机身尾部的主桁架集成，没有额外的连接转接件，减少了连接环节的结构重量与装配误差。机头位置预留了标准的载荷安装位，可根据作业需求搭载轻量化的图像采集设备或者环境传感器，安装位的重心与整机气动重心重合，不会因为加装载荷导致整机配平出现偏移。

从实际使用的功能特性来看，全桁架结构除了减重优势之外，还具备极强的抗损性能，当飞行过程中出现轻微擦碰或者局部杆件受损时，只需要更换对应位置的杆件即可完成修复，不需要整体更换机身或者机翼段，野外作业时的维护成本极低。同时镂空的桁架结构不会在机身内部形成封闭的积水空间，雨天作业后不需要额外做排水处理，结构杆件之间的空隙也可以自然形成气流通道，飞行过程中可对搭载的电子设备起到辅助散热的作用，不需要额外设计散热风道。

在结构细节处理上，所有桁架杆件的连接节点都采用了圆弧过渡设计，避免应力集中导致的杆件断裂，杆件的截面尺寸根据所在位置的受力大小做了差异化设计：机身中部靠近机翼安装位的主承力杆件截面尺寸最大，向机头、机尾以及机翼翼尖方向逐步减小杆件截面，在保证整体强度的前提下进一步挖掘减重空间。机翼的翼型轮廓通过桁架上弦杆的排布直接成型，不需要额外粘贴成型蒙皮即可满足低速飞行的气动要求，如果有更高的气动效率需求，也可以在桁架外层覆盖轻量化的热缩膜，不会对原有结构的受力状态产生影响。
