七寸长航时穿越机机架结构设计

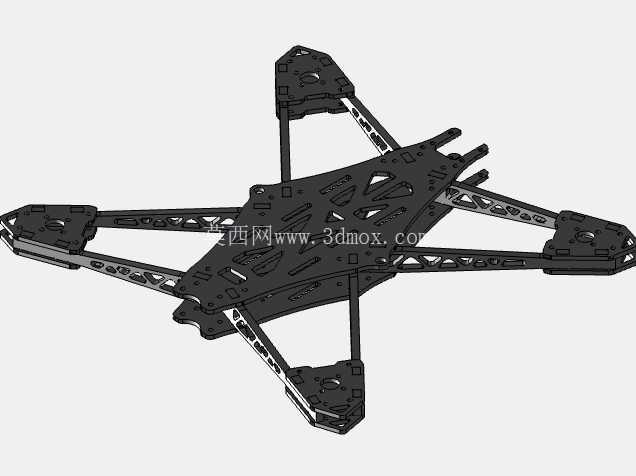

　　机臂部分采用了变截面的镂空结构，从中心板连接端到电机安装端逐步收窄，既保证了电机安装位的结构刚度，抵消大尺寸螺旋桨转动带来的振动传导，又能减少机臂自身的重量负担，同时机臂上预留的走线槽可以将电调、电机的供电线完全内嵌，避免飞行过程中线材外露产生的风阻，也能降低线材被螺旋桨剐蹭的风险。中心板的上下层之间预留了标准的飞控、电调、图传、电池安装位，安装孔位兼容主流的飞控安装规格，不需要额外做转接件就能完成核心航电部件的固定，中心板前端延伸的安装位可以适配摄像头、图传天线的固定需求，后端预留的电池绑带穿槽可以适配不同容量的锂电池固定，满足不同航程下的电池配置需求。这套七寸规格的机架结构，是针对长距离飞行场景开发的穿越机承载主体，在户外远航、长距离航测作业、跨区域巡检这类需要长时间滞空、大半径作业的场景中，这类机架的结构设计直接决定了整机的飞行稳定性与载荷适配能力。从结构布局来看，采用了经典的X型四轴布局，机臂与中心板采用分体式拼接设计，中心板区域做了多层镂空减重处理，所有镂空槽位都经过应力路径校核，在不降低结构抗弯强度的前提下尽可能去除非承载区域的材料冗余，降低整机自重对续航表现的影响。

　　从安装边界来看，七寸的机架规格对应的螺旋桨适配尺寸为7英寸，电机安装孔位适配主流的远航穿越机电机规格，整机轴距经过优化，在保证七寸桨叶转动不产生干涉的前提下，尽可能压缩机臂外伸长度，降低整机的转动惯量，让飞行操控的响应更跟手，同时长轴距的布局也能提升大油门飞行时的姿态稳定性，减少长距离飞行过程中的姿态修正频次，进一步降低不必要的动力损耗。在结构强度设计上，所有的连接孔位都做了加厚凸台处理，避免螺丝锁紧时产生的应力集中导致板材开裂，机臂与中心板的连接位置采用了宽面贴合的固定方式，相比窄边连接的结构，能大幅降低飞行过程中机臂的震颤幅度，减少振动对飞控陀螺仪采样的干扰，提升飞行姿态解算的准确性。

　　这类机架的实际使用场景中，很多用户会用来做十几公里级别的远距离穿越飞行，或者搭载轻量化的航测模块做小区域的地形测绘，也有部分用户用来做电力线路、油气管道的日常巡检，相比小尺寸的穿越机机架，七寸规格的机架可以搭载更大容量的电池，配合高效率的动力系统能实现更长的滞空时间，同时更大的轴距也能提升抗风能力，在郊外开阔场地有侧风的环境下，依然能保持稳定的飞行姿态。设计过程中也充分考虑了维修替换的便利性，机臂作为炸机时最容易受损的部件，采用了独立可拆卸的结构，单个机臂受损后不需要更换整个中心板，只需要替换对应位置的机臂就能快速修复，降低使用过程中的维护成本。

　　机架表面的所有棱角都做了倒角处理，避免组装过程中尖锐边角割伤线材或者操作人员，同时也能减少飞行过程中的棱角风阻。从结构选材的适配性来看，这套机架的结构尺寸完全适配碳纤维板材的加工工艺，所有的镂空、孔位都可以通过CNC雕刻一次加工成型，不需要额外的二次加工工序，加工完成后只需要做简单的去毛刺处理就能完成组装，量产加工的良率更高，成本控制也更合理。在载荷适配方面，中心板上层预留的安装空间可以搭载重量在200g以内的任务载荷，比如轻量化的运动相机、红外热成像模块、气体检测模块等，不需要额外改装机架结构就能完成载荷固定，拓展了整机的使用场景。机臂末端的电机安装位做了下沉式设计，让电机的安装平面略低于机臂主体平面，这样螺旋桨转动时产生的下洗气流不会被机臂过多遮挡，提升动力系统的推进效率，同时下沉的安装位也能让电机的固定螺丝完全藏在机臂内部，避免螺丝外露产生额外的风阻。
