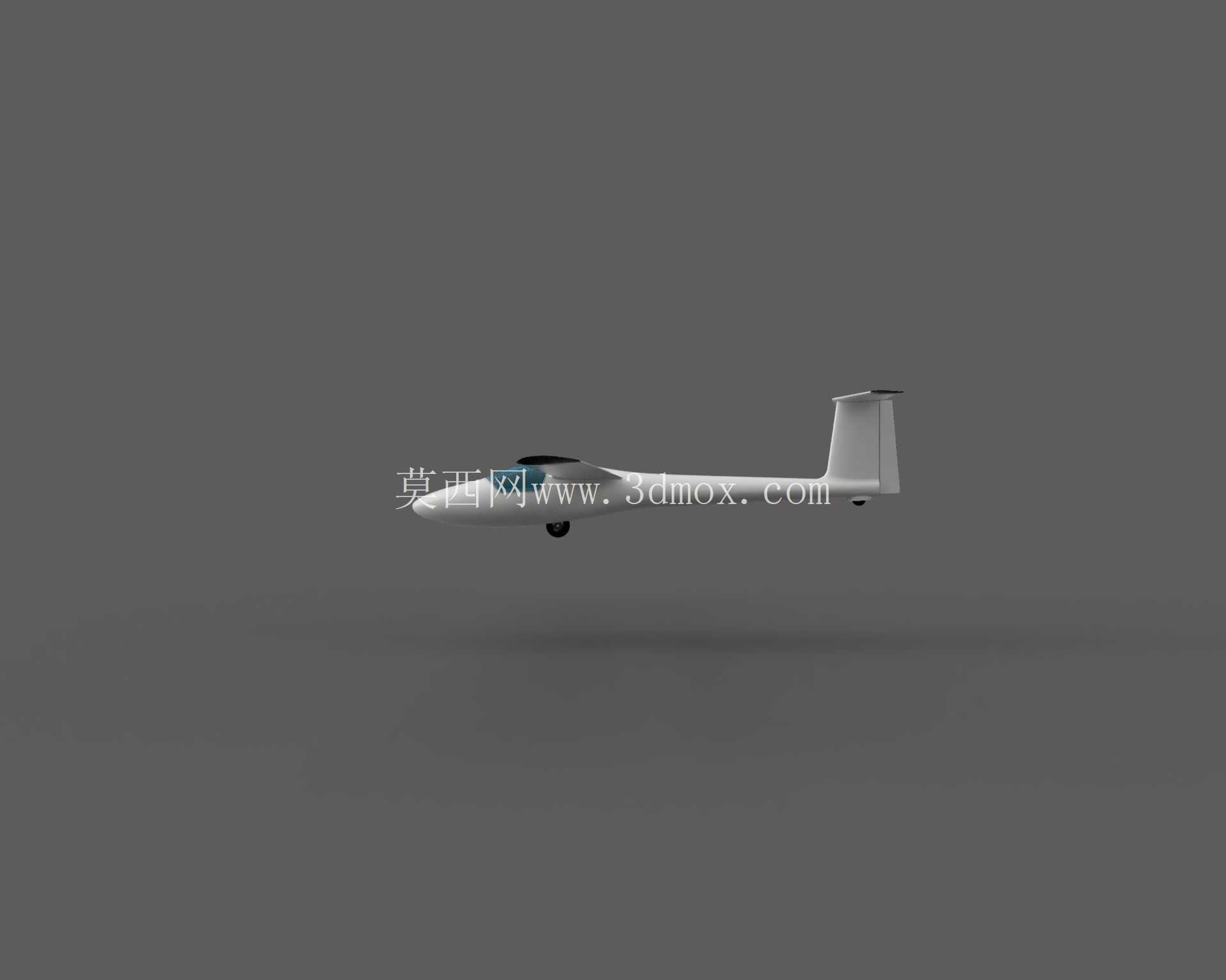

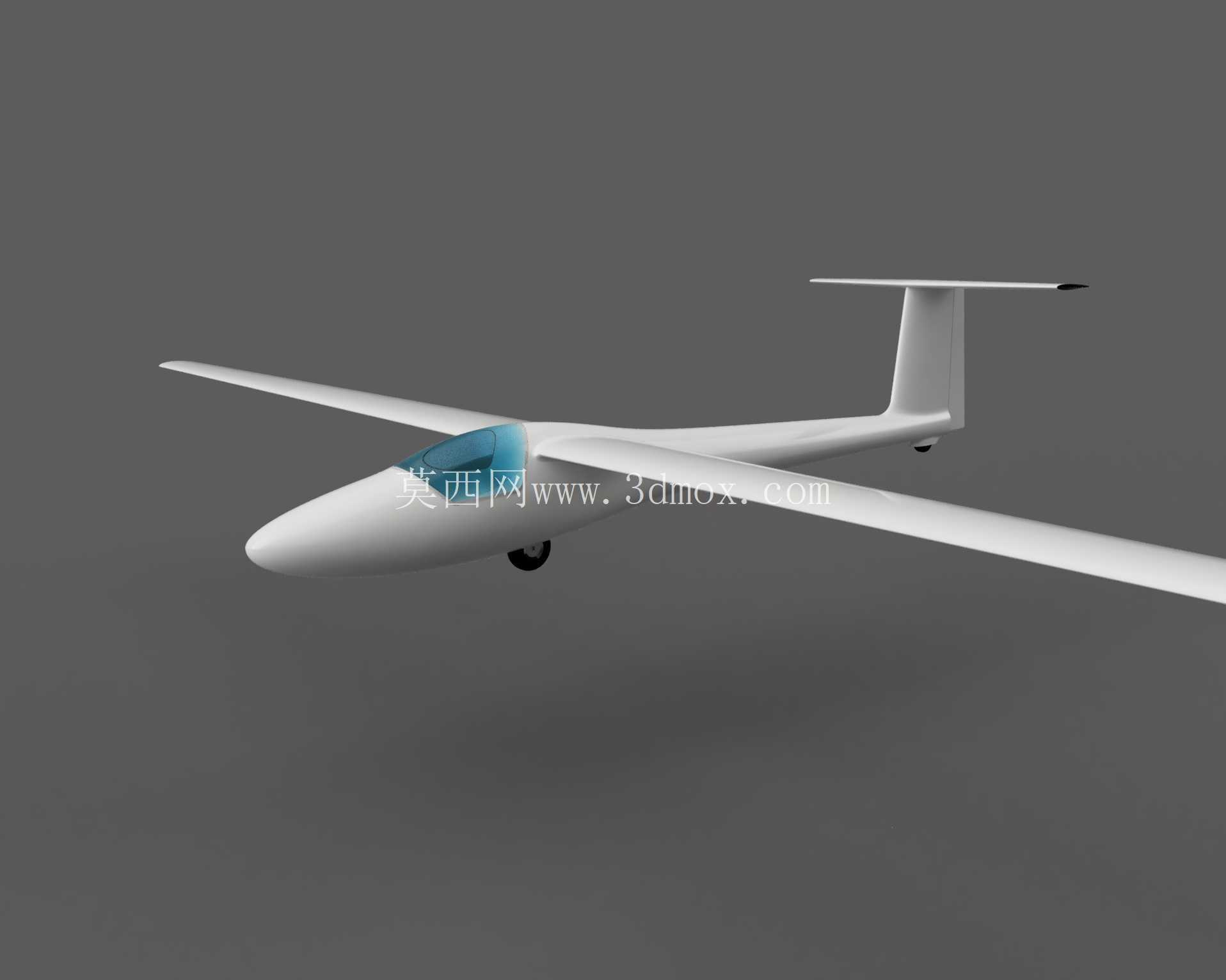

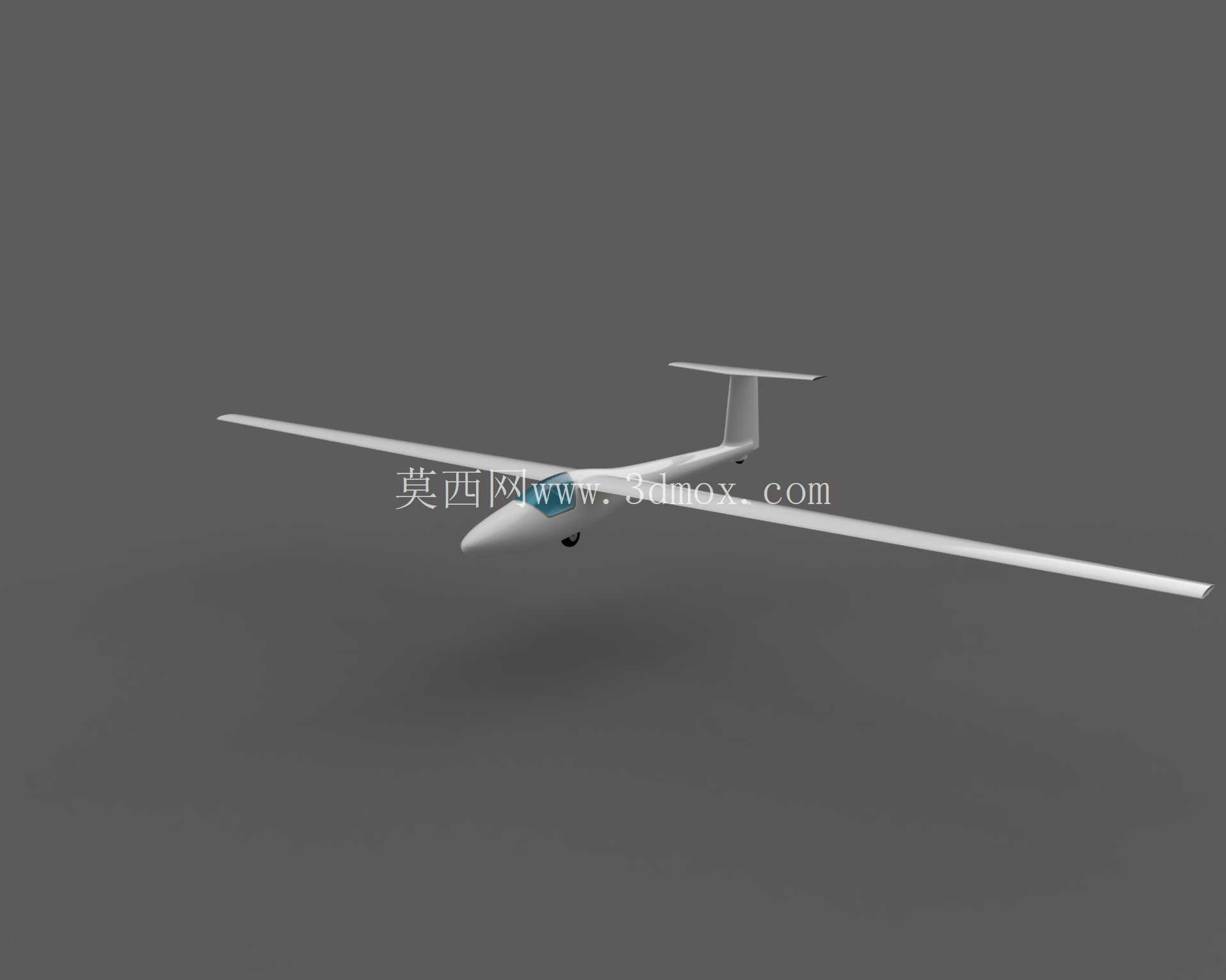

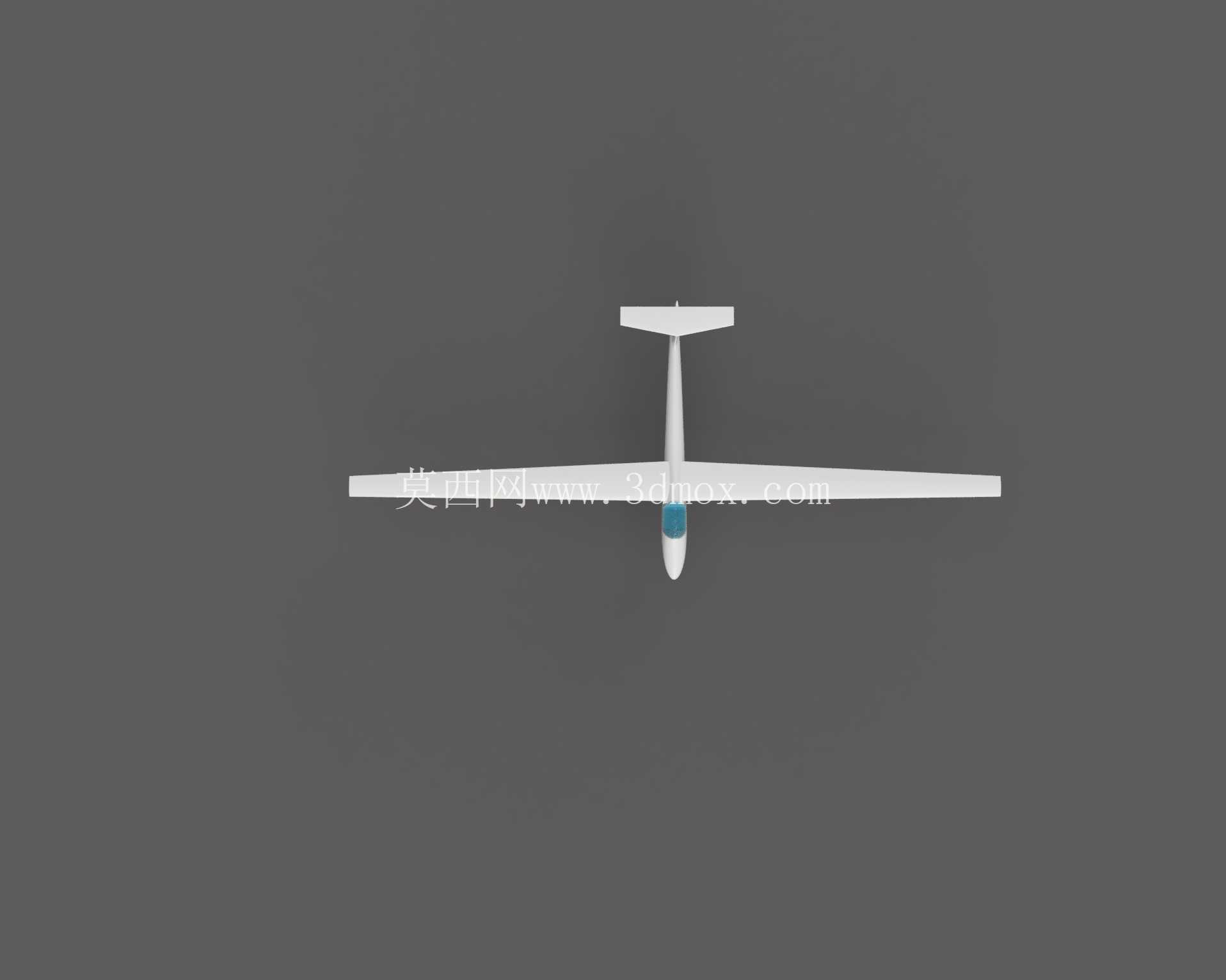

比例1:7翼展2.14米滑翔机结构设计

这款滑翔机模型的设计定位是小尺寸多功能航模滑翔机，核心适配户外小场地飞行、航模爱好者手工制作、航空科普教学演示等场景，紧凑的尺寸设计让其在运输、存放环节都具备极强的便利性，不需要占用过大的存储空间，普通家用轿车后备箱即可轻松容纳整套机体组件，日常携带前往郊外飞行场地无需额外准备大型运输容器。从实际使用维度来看，该滑翔机主打无动力滑翔飞行体验，同时在机头位置预留了前电动维持器的安装空间，后续可根据使用需求加装动力组件，拓展动力滑翔的使用场景，既可以满足纯滑翔操控的练习需求，也能适配动力辅助的长距离飞行需求，适配不同操控水平的航模使用者。

在功能特性设计上，整机采用T型尾翼布局，这种布局形式能够有效降低平尾与机翼之间的气流干扰，提升滑翔过程中的俯仰操控稳定性，尤其是在低速滑翔状态下，T型尾翼能够避开机翼下洗气流的直接影响，保证舵面操控的响应精度，减少低空滑翔时的姿态波动。机翼选用HQ3-13翼型，从翼根到翼尖保持翼型的一致性，这种翼型具备较低的阻力系数与较高的升阻比，在小尺寸航模滑翔场景下能够获得更优的滑翔比，延长无动力滑翔的滞空时间，同时一致的翼型截面也降低了手工制作时的机翼加工难度，不需要针对翼根翼尖做差异化的翼型修型，减少制作过程中的误差累积。座舱部分采用一体化顶篷造型，还原了实机的经典线条，同时也能在飞行过程中降低座舱位置的空气阻力，避免突兀的外形凸起打乱机身表面的气流走向。

设计思路上，整机优先考虑结构紧凑性与制作可行性，机身总长度控制在0.914米，翼展2.14米，整体尺寸边界适配常规航模制作的材料裁切规格，玻璃纤维复合材料的设计选材，能够在保证机体结构强度的前提下，尽可能降低整机自重，提升滑翔性能。机身主体采用流线型修型，从机头到机尾的截面平滑过渡，没有突兀的结构折角，能够有效降低飞行过程中的压差阻力。起落架采用单轮腹式布局，仅在机身重心位置设置一个小型机轮，既能够满足滑跑起降的需求，也不会因为过多的起落架结构增加额外的飞行阻力，同时简化了起落架的安装结构，降低制作复杂度。尾翼部分采用垂直尾翼与水平尾翼垂直相交的T型结构，水平尾翼安装在垂直尾翼顶端，舵面连接结构预留了标准的航模舵机安装位，不需要额外做结构改装即可适配常规的航模操控舵机。

从安装边界来看，机翼与机身的连接位置设置在机身重心靠前的区间，保证机翼安装后整机重心处于翼弦30%左右的最优滑翔重心位置，机翼根部的连接接口采用插接式设计，不需要复杂的紧固件即可完成机翼与机身的组装，拆卸后机翼可与机身分开存放，进一步缩小收纳尺寸。机头位置的动力预留空间尺寸适配常规的航模前驱动电机安装规格，电池仓设置在机头座舱后方的位置，方便根据整机配重需求调整电池安装位置，精准调整整机重心。机身内部的设备舱预留了接收机、舵机、电调等标准航模电子设备的安装空间，各个设备的安装位置都做了走线预留，避免设备走线突出机身表面干扰气流。尾翼舵面的铰链位置预留了标准的合页安装槽，制作时可直接粘贴标准航模合页，不需要额外开槽加工，降低手工制作的工艺难度。整体结构设计在还原实机经典外形的基础上，充分考虑了小比例航模的制作可行性与飞行实用性，各个结构的尺寸边界都适配常规航模配件的通用规格，不需要定制特殊配件即可完成整机的组装调试，对于航模设计爱好者来说，既可以作为手工制作的参考蓝本，也可以作为小比例滑翔机结构设计的验证参考，通过调整机翼安装角、尾翼舵面行程等参数，可进一步优化不同飞行场景下的操控性能。
