地效翼飞行器三维结构设计方案

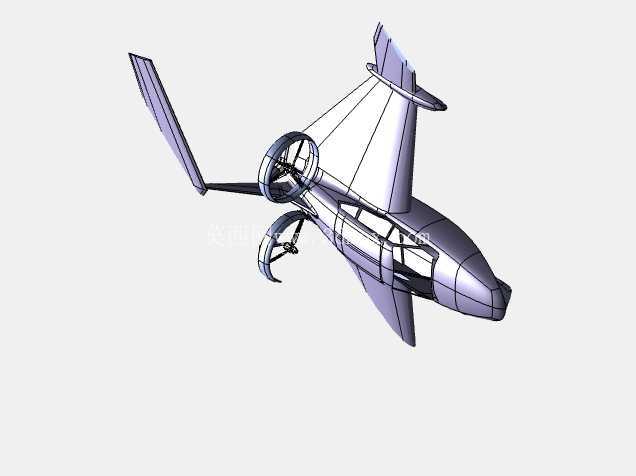

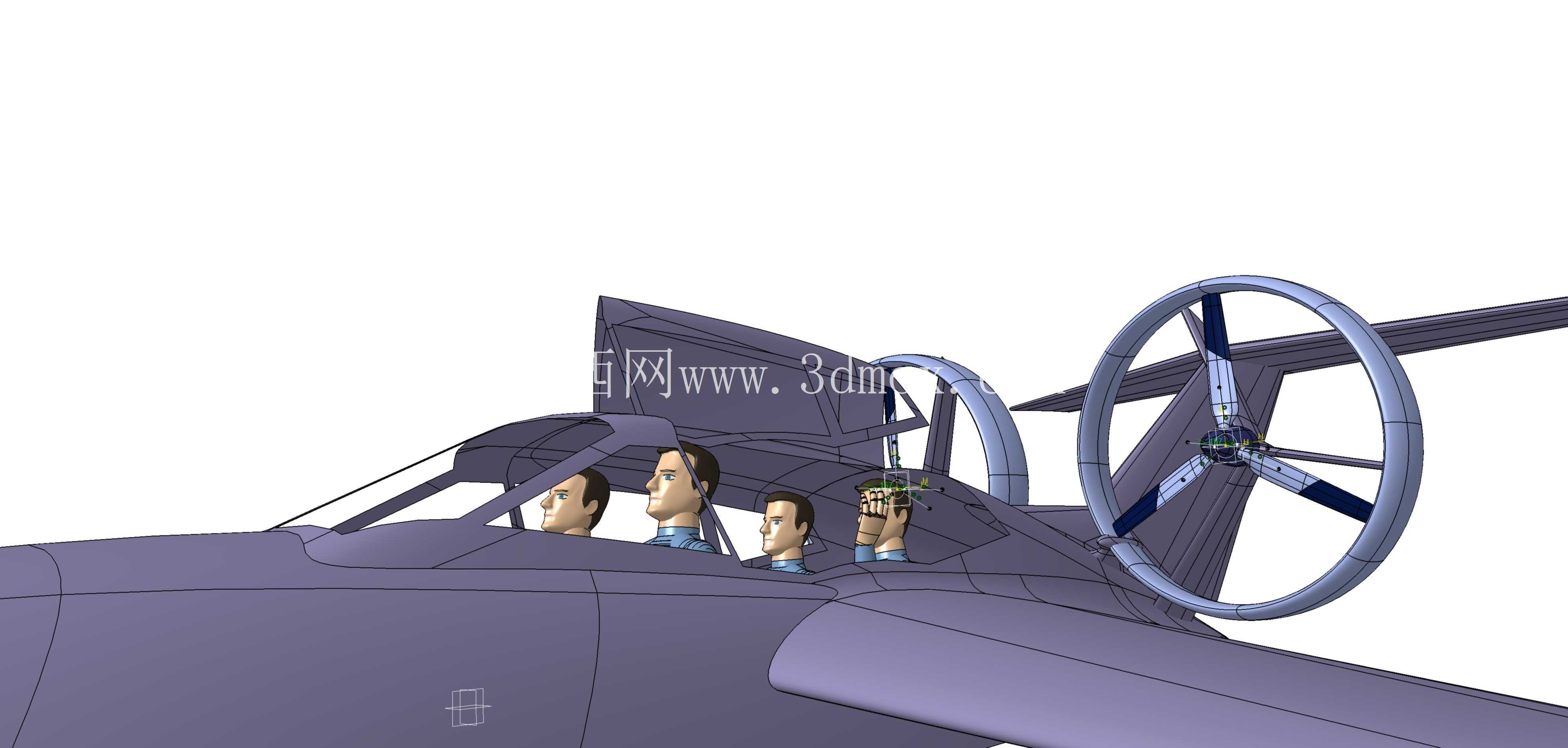

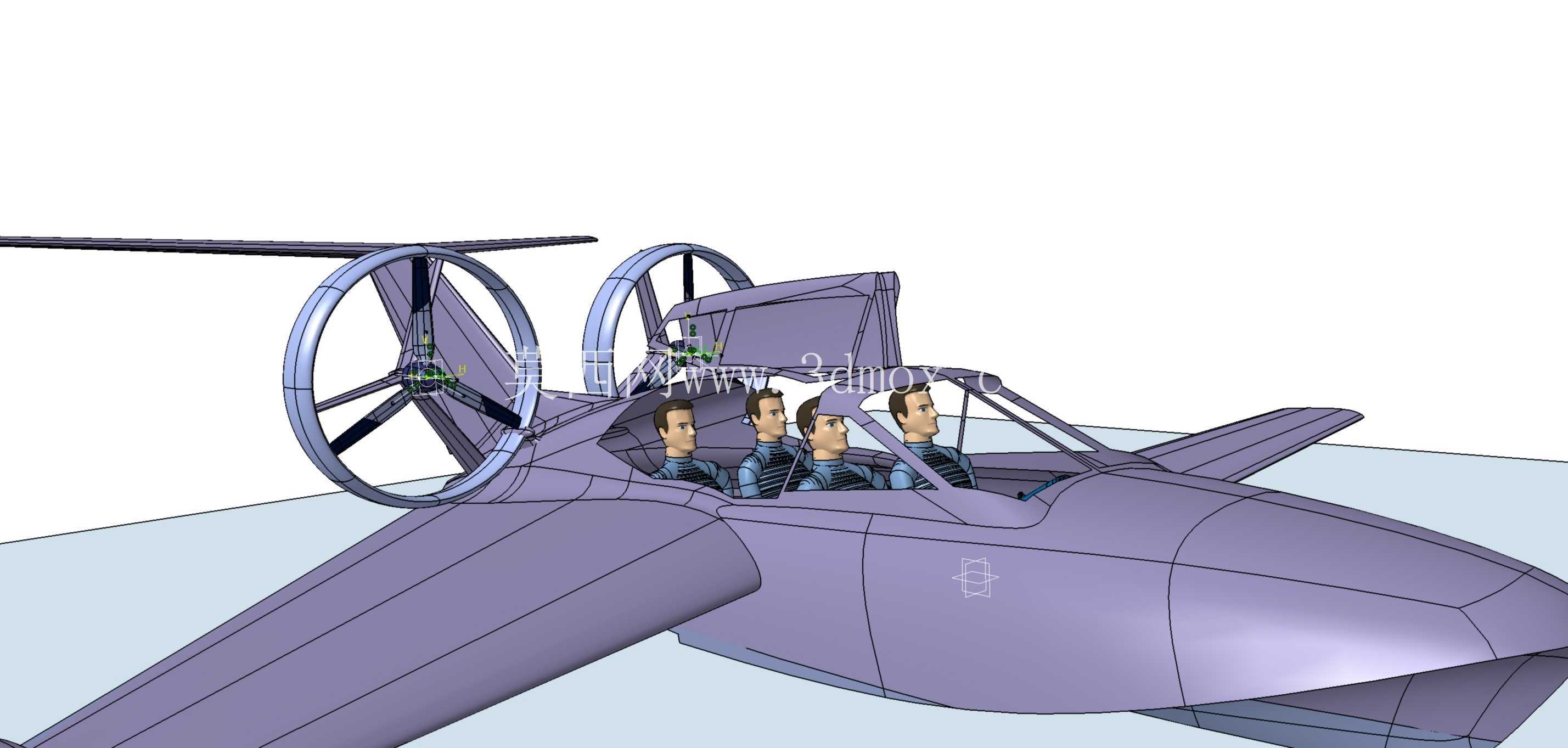

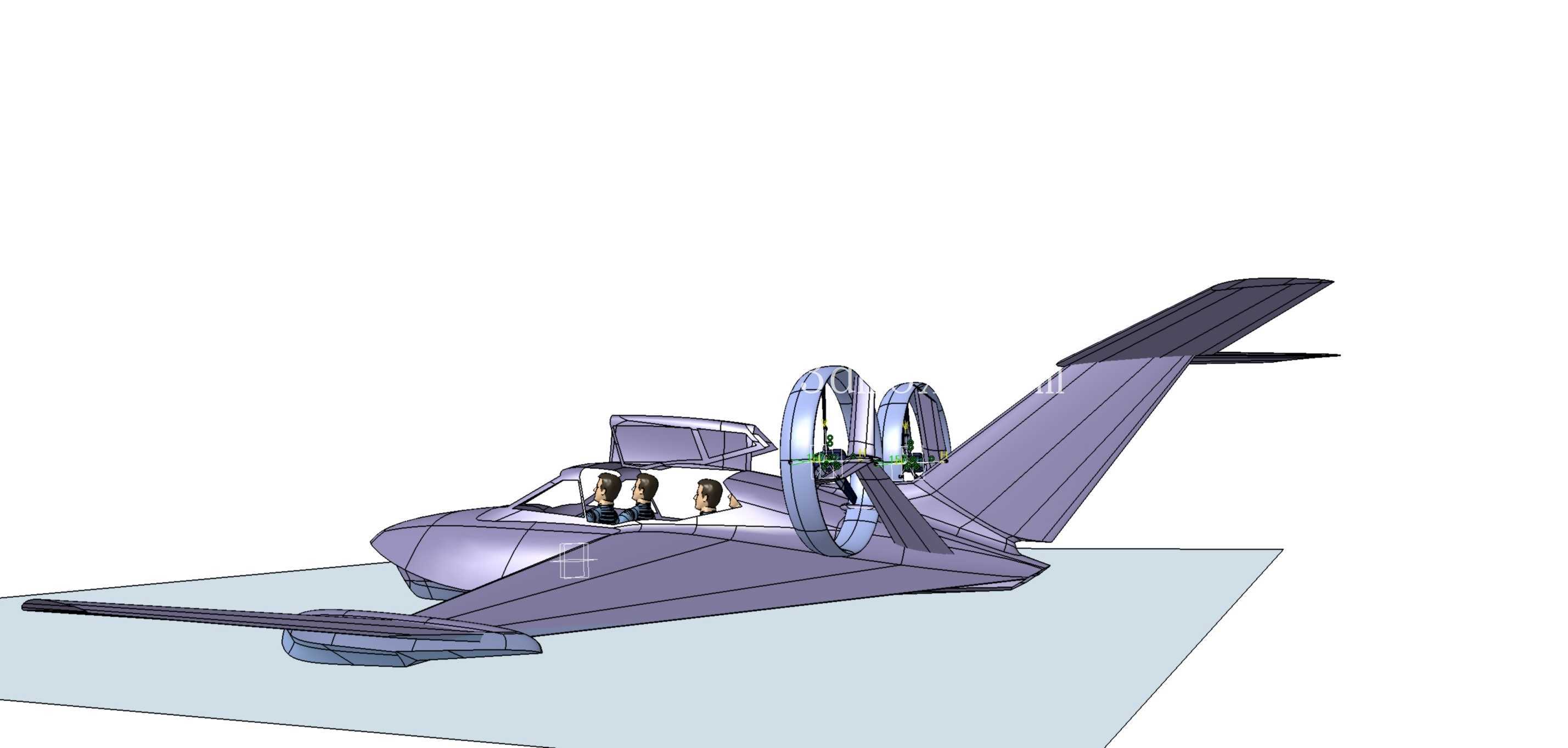

　　这套地效翼飞行器的三维结构，核心围绕近地/近水面高效巡航的使用场景搭建，区别于常规固定翼飞机的气动布局，整体设计充分利用地面效应带来的升阻比提升优势，主要面向内河、沿海区域的快速通勤、短途物资转运、近岸巡逻类作业场景，不需要长距离跑道支持，可在相对平整的水面、滩涂、简易平地完成起降作业，适配复杂岸线区域的通行需求。从结构设计逻辑来看，机身采用了船型底壳体构型，底部做了顺滑的曲面过渡，既可以降低水面滑行阶段的流体阻力，也能在降落接触水面时分散冲击载荷，避免局部应力集中导致的结构变形；机身前部设置了独立的驾驶舱区域，预留了驾乘人员的操作空间与观察视野范围，舱体框架做了环形加强筋设计，在控制整体重量的前提下提升舱段的抗扭、抗冲击性能，应对起降阶段的颠簸载荷。

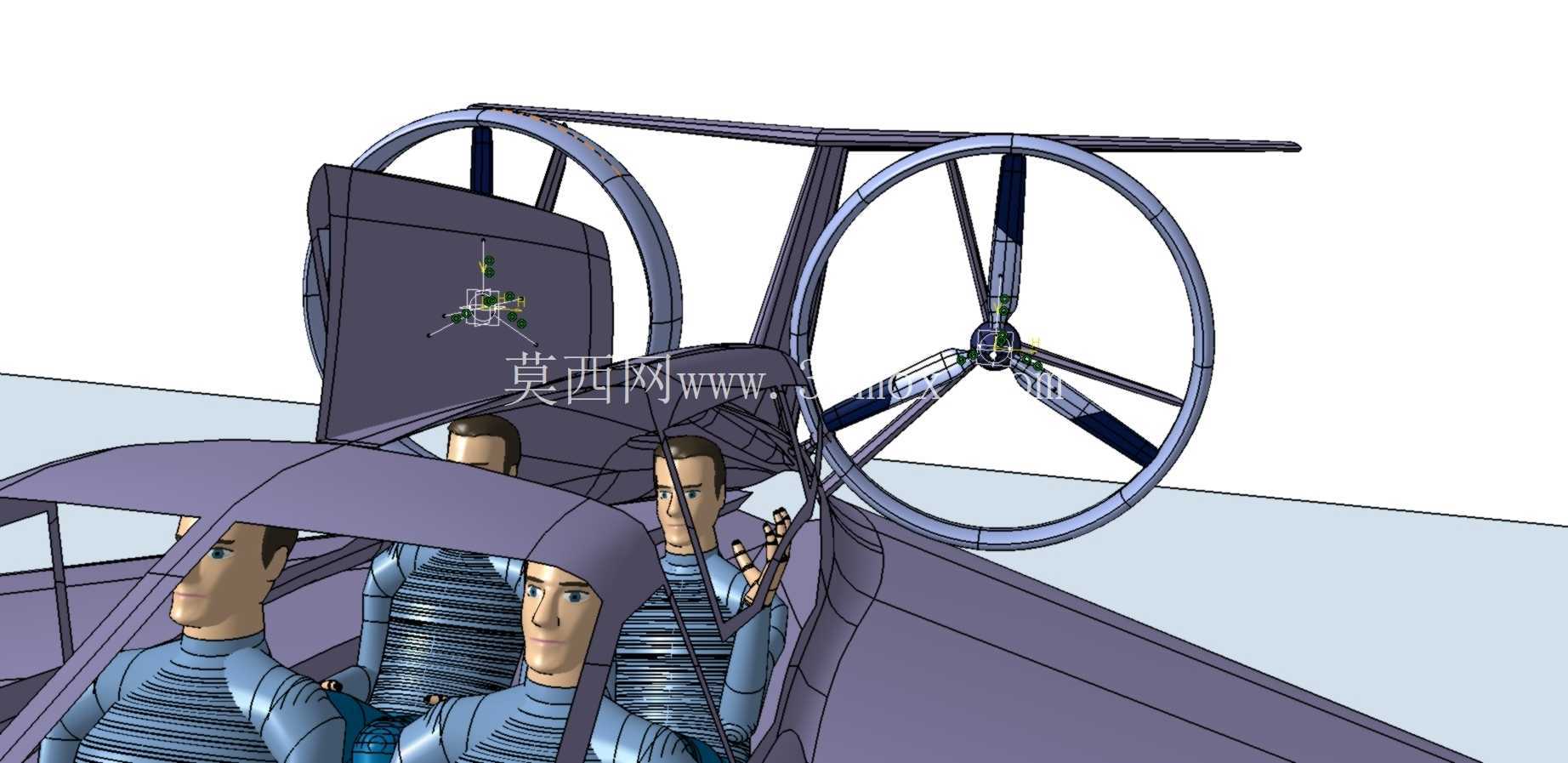

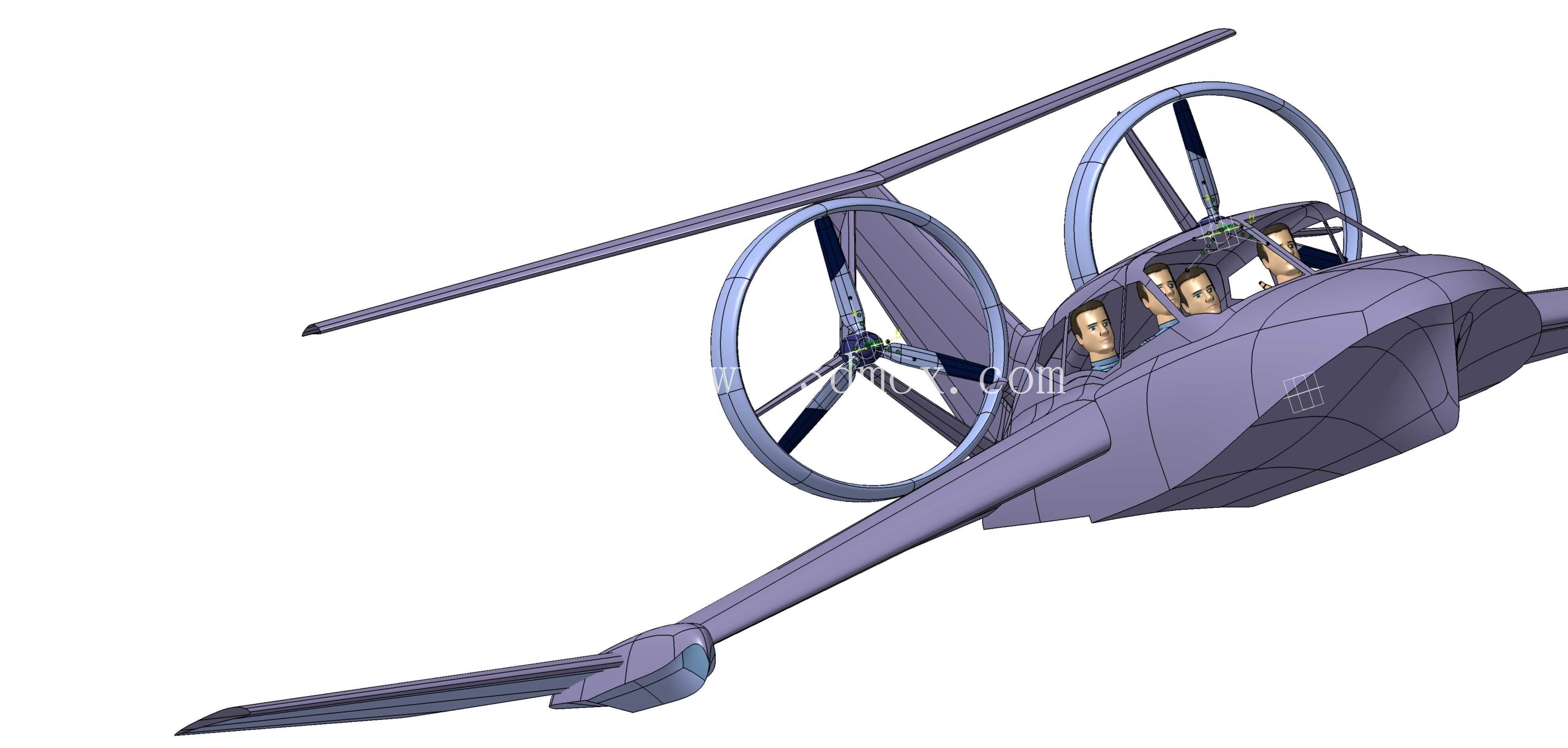

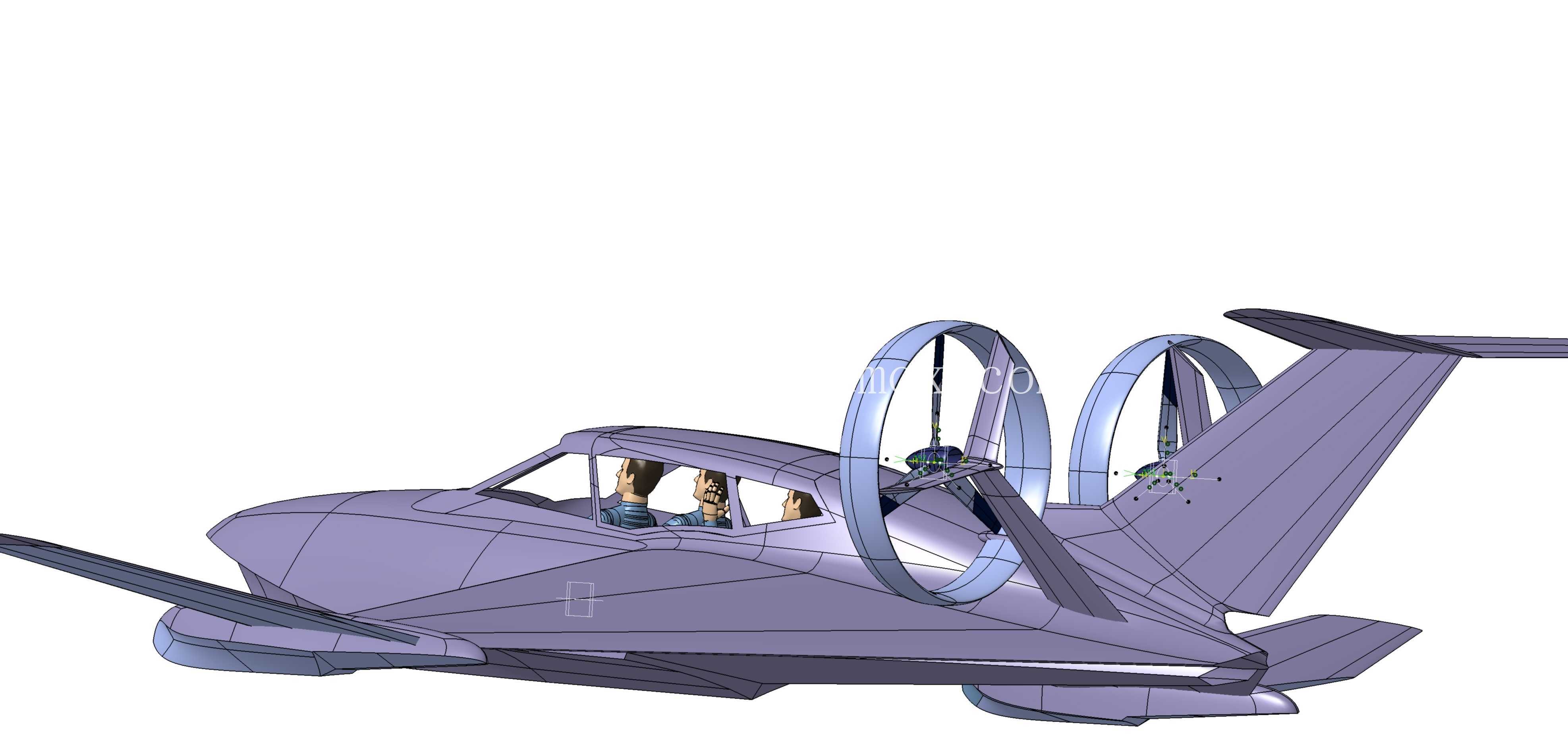

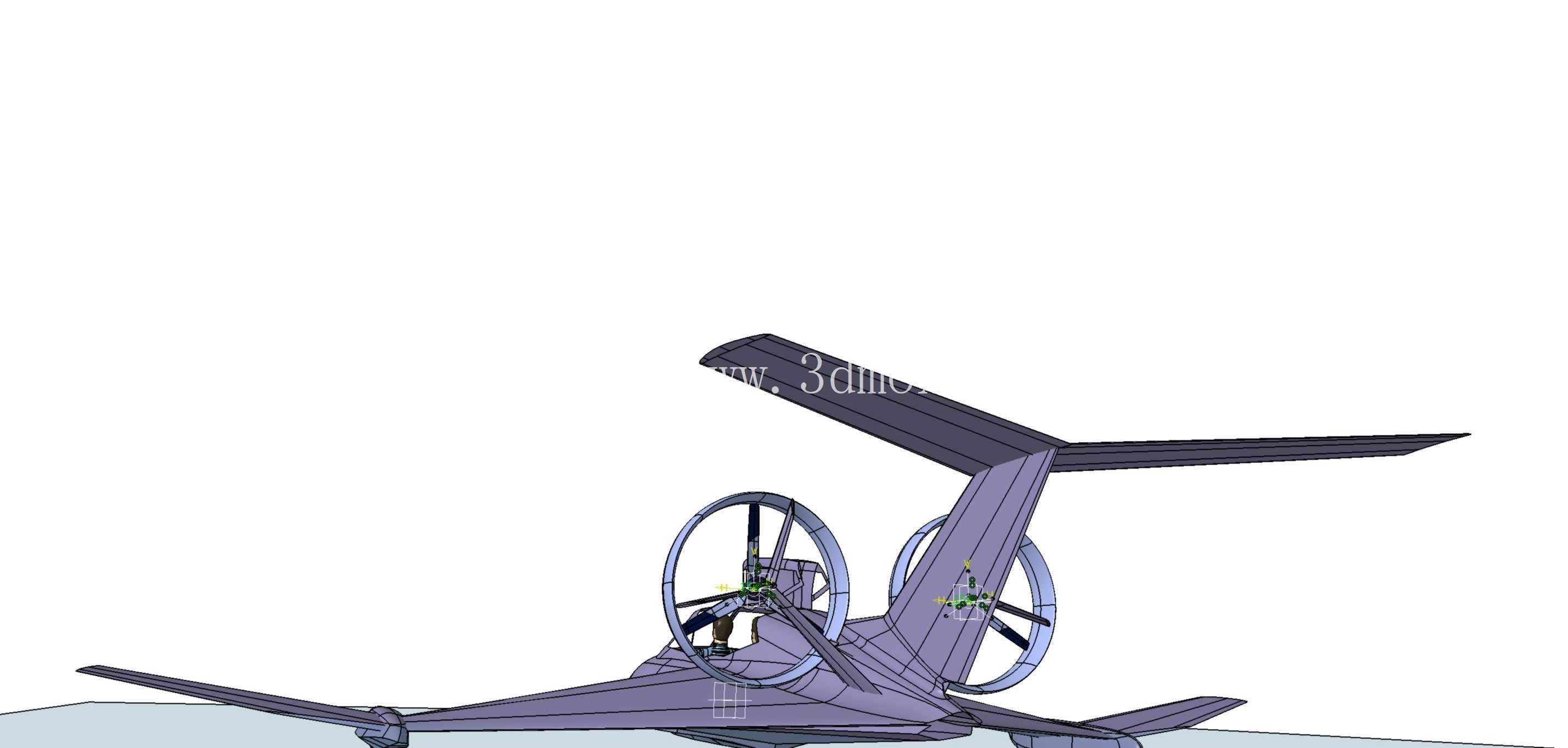

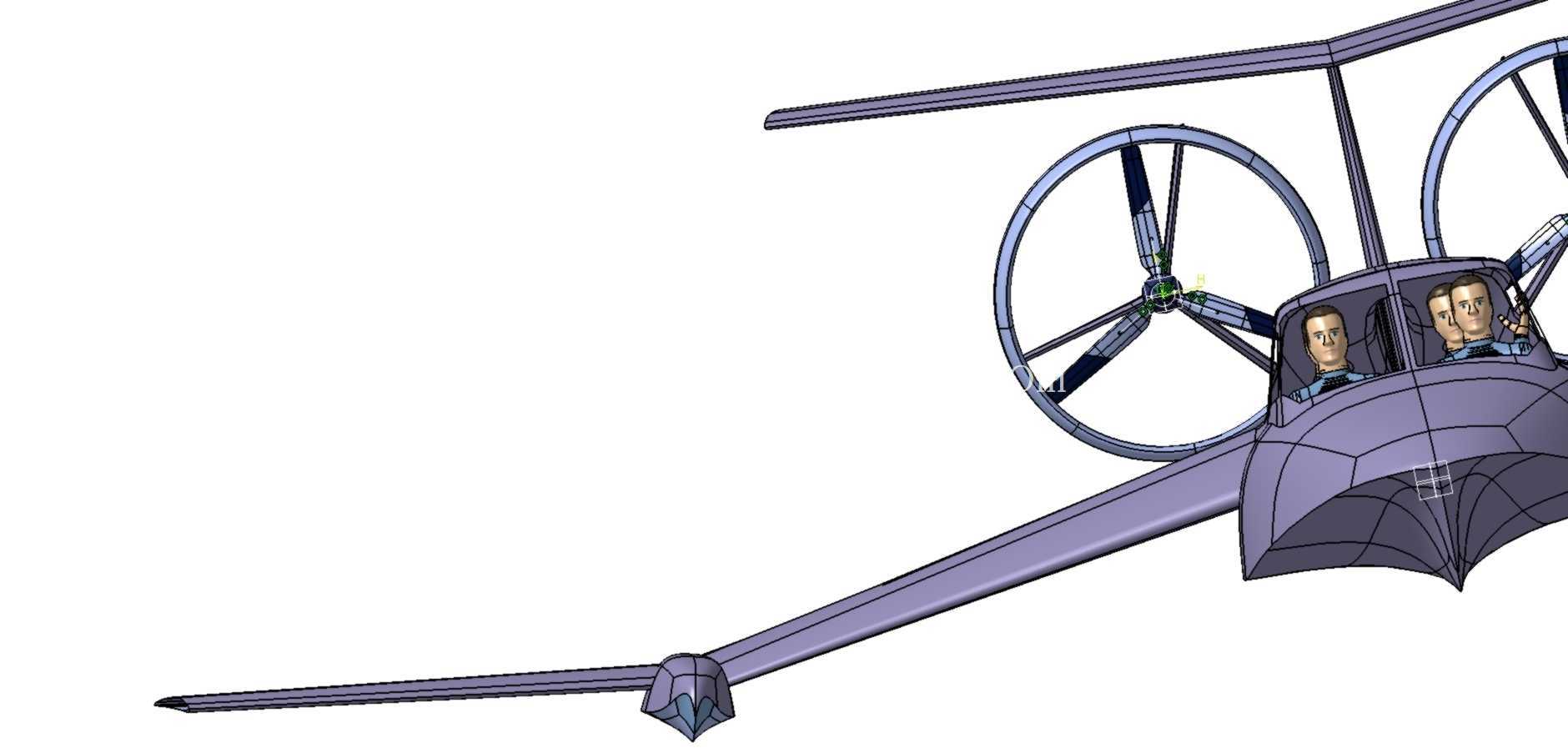

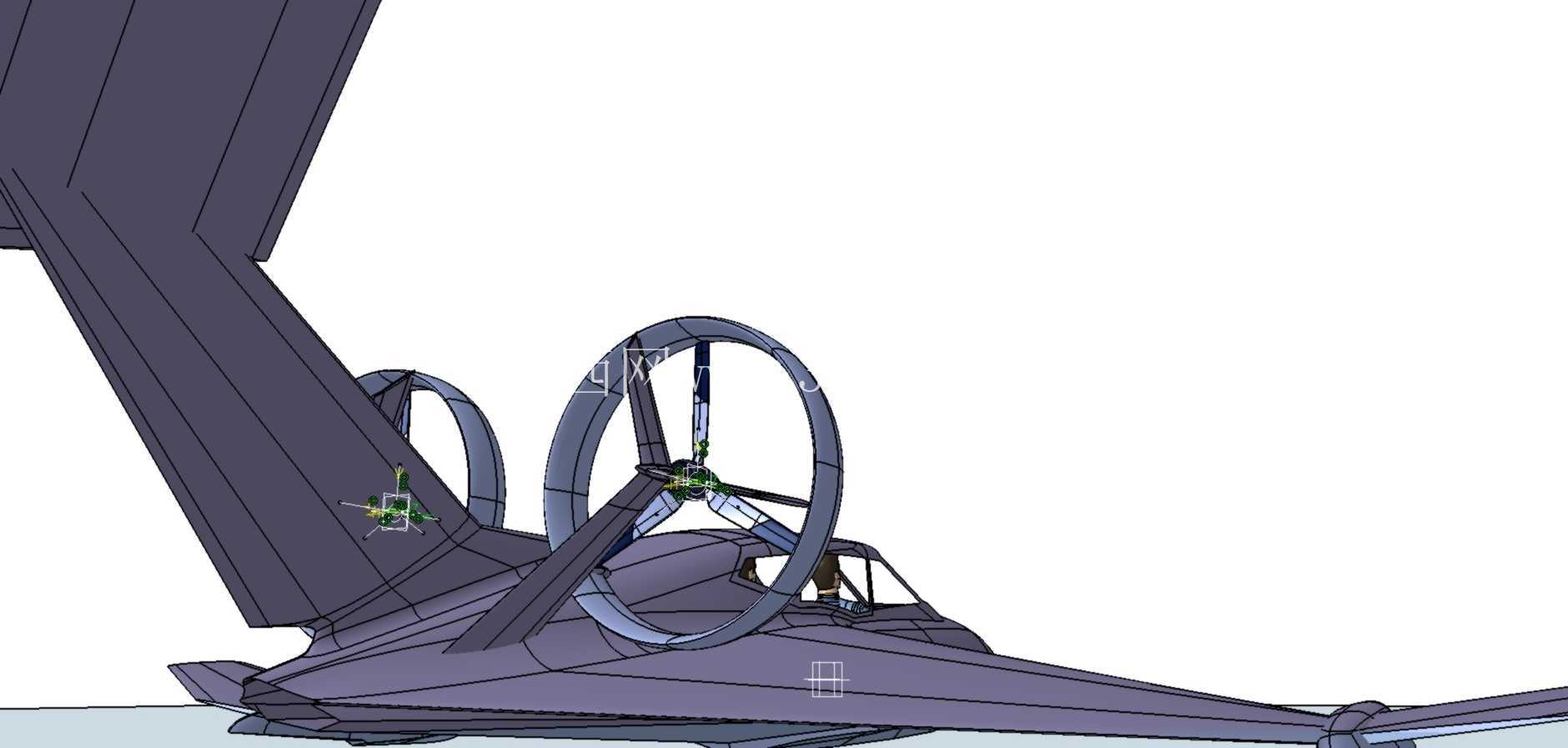

　　动力系统采用了后置涵道式螺旋桨布局，两个大直径涵道风扇布置在机身后段的翼面上方位置，这种布局一方面可以让螺旋桨产生的下洗气流直接作用在主翼与地面/水面之间的效应区域，强化地面效应的增升效果，缩短起降滑跑距离；另一方面涵道结构可以对高速旋转的桨叶形成防护，避免低空、近水面飞行时卷入杂物、溅起的水花损伤桨叶，提升低空复杂环境下的作业安全性，涵道的支撑结构采用了斜向支撑臂与机身主承力框架直接连接，将动力载荷直接传递到机身主承力梁上，避免局部结构长期受交变载荷出现疲劳损伤。主翼采用了小展弦比的宽体翼面设计，翼根与机身中段做了一体化融合过渡，减少翼身结合处的气动干扰阻力，翼面后缘预留了操纵舵面的安装位置，可在飞行过程中调整翼面气动力，控制飞行姿态与飞行高度；尾翼采用了单垂尾加水平安定面的常规布局，垂尾延伸至机身尾部上方足够高度，保证低空飞行时的航向稳定性，水平安定面设置在垂尾中下段，避开主翼下洗气流的直接干扰区域，提升俯仰操纵的响应精度。

　　从安装边界与尺寸适配角度来看，整体结构的重心严格控制在主翼气动中心的前方合理区间，保证地面效应飞行阶段的纵向静稳定性，避免出现俯仰方向的发散振荡；机身底部的滑行面做了断阶设计，断阶位置匹配滑行阶段的水动力中心，减少水面滑行时的吸附阻力，让飞行器可以更快加速到离水速度；涵道风扇的桨尖与涵道内壁预留了合理的装配间隙，既避免飞行过程中结构形变导致桨叶擦碰涵道壁，也不会因为间隙过大损失涵道的气动效率；机身各舱段的连接位置都预留了标准的紧固件安装位，可适配不同材质的加工工艺，不管是采用复合材料铺层成型还是铝合金铆接工艺，都可以基于这套三维结构完成生产落地。

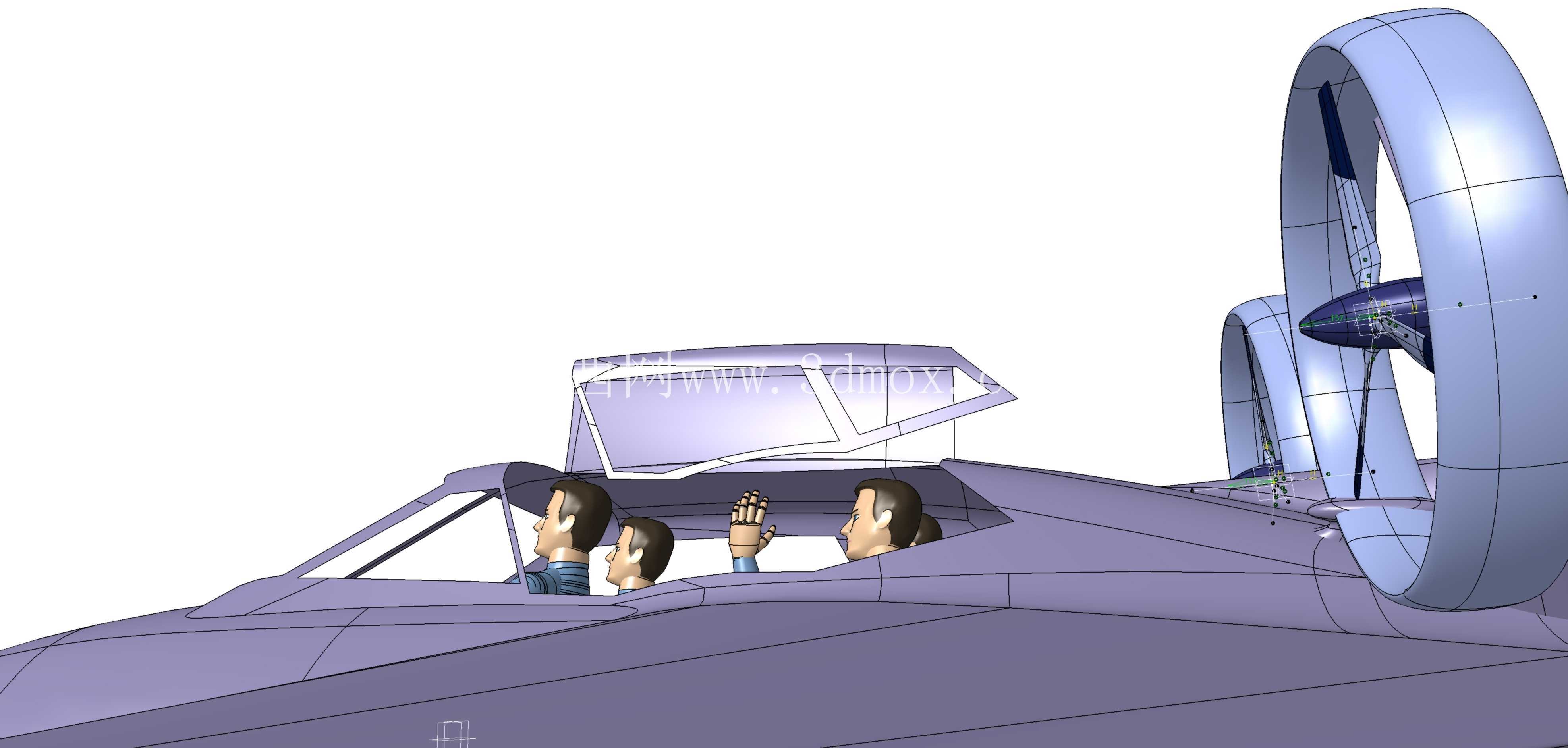

　　在细节结构处理上，主翼与机身的连接区域做了局部加厚处理，内部布置了纵横交错的加强筋网络，分散翼面传递的气动载荷；起落结构采用了机身底部一体化的滑行龙骨设计，没有突出机身外的复杂起落架结构，减少飞行阶段的寄生阻力，龙骨位置做了耐磨层的安装预留，可在长期滑行接触水面、地面时降低壳体磨损；驾驶舱的风挡框架做了流线型过渡，与机身前部曲面顺滑衔接，减少前部迎风阻力，同时预留了透明件的安装卡槽，保证风挡的装配密封性。这套结构设计没有照搬常规飞机的布局逻辑，所有结构细节都围绕地效飞行的特殊工况做了针对性优化，既保证了低空近面飞行的稳定性与安全性，也尽可能控制了整体结构重量，提升有效载荷能力，可作为近水面快速通行装备的结构设计参考，也可用于相关原理验证样机的结构开发基础。
