SAFT2376型航空机载储能电池结构

在民用及通用航空机载电气系统架构中，机载蓄电池是保障飞行安全的核心冗余储能部件，承担着发动机启动阶段大电流放电、主供电回路失效后关键航电与飞控设备应急供电、地面停机阶段低功耗设备供电的核心职能，SAFT2376作为成熟的航空铅酸/镍镉类机载电池型号，其结构设计完全围绕航空场景的严苛使用要求展开。从实际装机场景来看，该型电池通常安装在飞机前设备舱或专用电池舱内，安装位置需满足重心配平要求，同时要与周边燃油管路、液压管路、航电线束保持足够的安全间隙，避免管路泄漏、线束磨损带来的安全隐患。

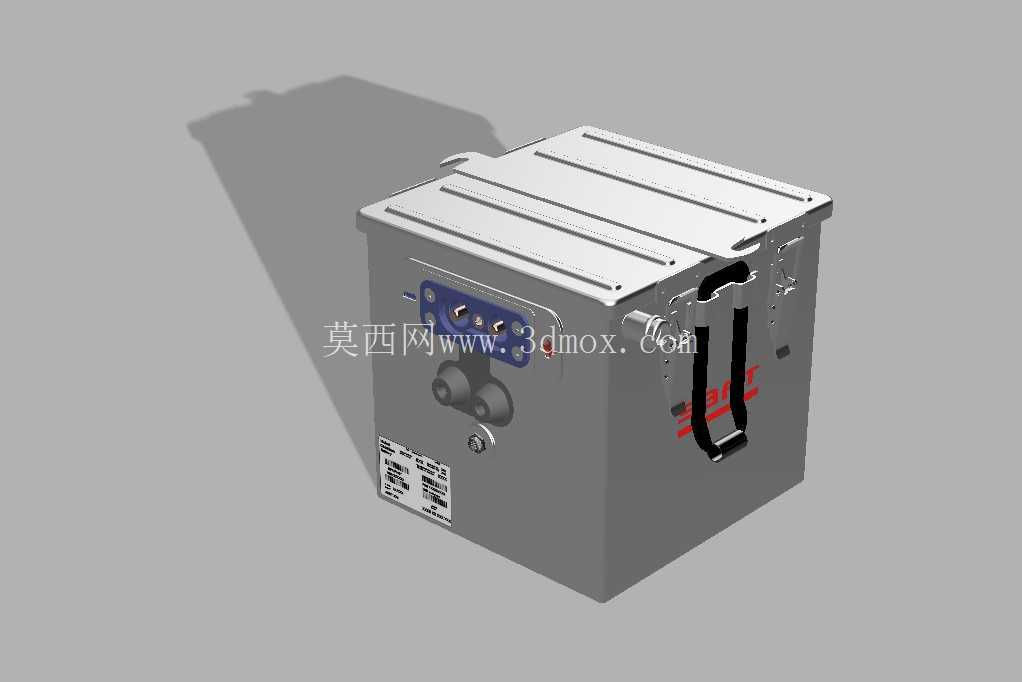

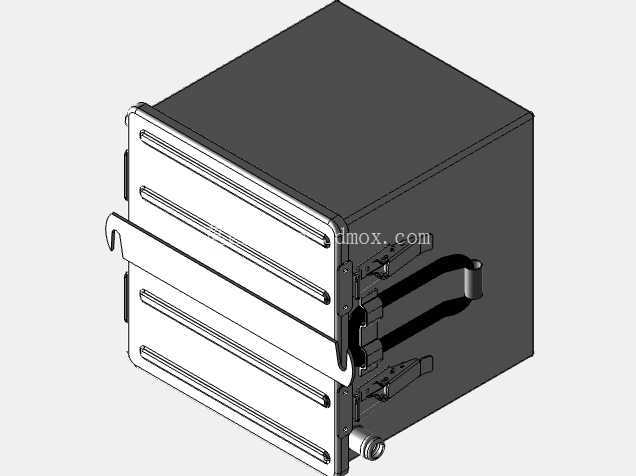

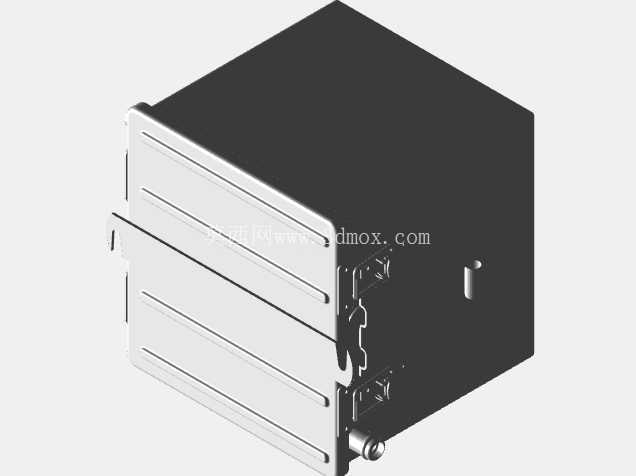

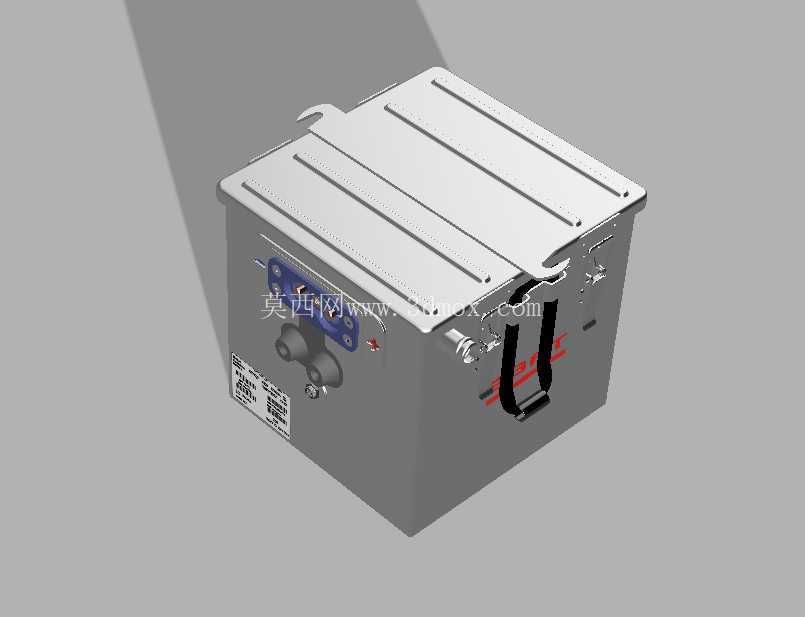

从结构设计逻辑来看，整个电池采用全密封金属箱体结构，箱体主体采用高强度航空铝合金冲压焊接成型，兼顾结构强度与轻量化要求，毕竟机载设备每减重一公斤都能带来长期的燃油经济性收益。箱体顶部设计有一体化冲压成型的加强筋，既提升了箱体顶部的抗冲击、抗形变能力，避免飞行过程中气压变化、机动过载带来的箱体变形，也能在顶部堆叠安装时提供稳定的支撑面，部分机型的电池舱采用双层堆叠布局时，顶部加强筋可直接承担上层电池的载荷，无需额外加装支撑垫块。箱体正面设置有快卸式锁止机构，搭配侧面的提拉把手，可实现单人快速拆装，无需借助专用工具，满足航线维护时快速更换电池的要求，锁止机构采用弹簧预紧+卡扣锁死的结构，可承受飞行过程中最大9G的机动过载不会松脱，同时具备防误触设计，必须先按压解锁按钮才能扳动锁扣，避免飞行过程中误操作导致电池脱落。

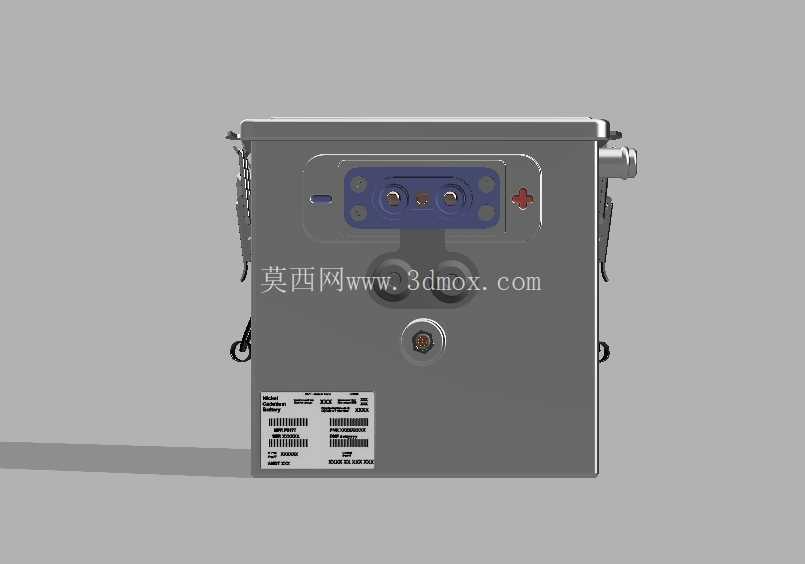

接口设计上，箱体侧面设置有两个大电流主接线柱，采用铜质镀银材质降低接触电阻，接线柱外部带有绝缘防护套，避免金属异物搭接造成短路，同时主接线柱旁设置有低压信号接口，可实时传输电池温度、电压、内阻等状态参数至飞机航电系统，供机组实时监控电池健康状态。箱体侧面还贴有参数铭牌与警示标识，明确标注电池的额定容量、充放电参数、安装方向与安全警示内容，维护人员可直接通过铭牌快速识别电池型号与参数，无需查阅技术手册。箱体底部设计有定位销孔与减震垫安装位，安装时定位销可快速对准电池舱的安装座，减震垫采用耐航空油、耐高低温的硅橡胶材质，可过滤飞行过程中的发动机振动与气流颠簸带来的冲击，避免电池内部极柱、极板因长期振动出现松动、断裂故障。

从功能特性来看，该型电池可在-40℃到+70℃的极端环境温度下正常工作，满足高空低温、地面夏季高温的使用场景，密封结构可承受飞行过程中最大12000米海拔的气压变化，不会出现箱体鼓胀、电解液泄漏的问题。电池的充放电接口采用防呆设计，正负极接口尺寸不同，可完全避免安装时正负极接反的人为失误，这在航空维护场景中是非常关键的设计细节，很多地面维护事故都源于接线时的极性错误。另外箱体侧面设计有通气阀，可平衡电池内部与外部的气压差，同时过滤电池充放电过程中产生的微量气体，避免可燃气体在箱体内部聚集，通气阀采用防水透气膜材质，可防止地面冲洗、雨天环境下水汽进入箱体内部造成电路短路。

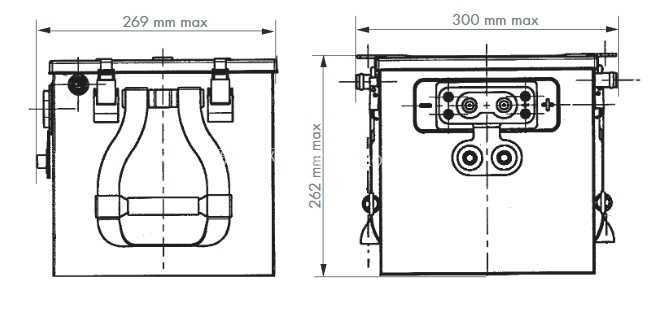

在实际三维建模过程中，需要重点关注箱体的安装边界尺寸，包括安装孔位的间距、定位销的位置公差、接线柱的伸出长度与安装角度，这些参数直接影响电池能否顺利装入电池舱，以及接线时能否与机上供电线束顺利对接。同时要还原锁止机构的运动行程，确保在虚拟装配时可模拟电池拆装的完整过程，检查拆装过程中是否与周边设备发生干涉，这对于新机型的电池舱布局设计非常重要，可在设计阶段就发现维护性问题，避免后续实物装机时出现拆装困难的情况。另外箱体表面的加强筋深度、圆角过渡等细节也需要准确还原，这些结构直接影响箱体的结构强度，在做有限元分析时，准确的结构模型才能得到真实的应力分布结果，验证箱体在过载、冲击工况下的结构可靠性。
