轻型飞机用150千瓦氢燃料电池发电装置

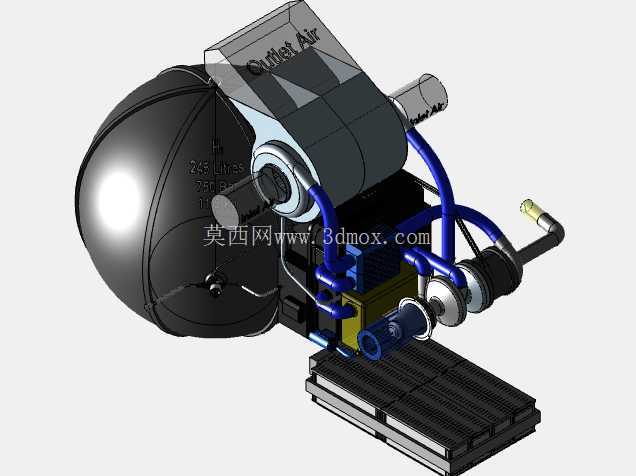

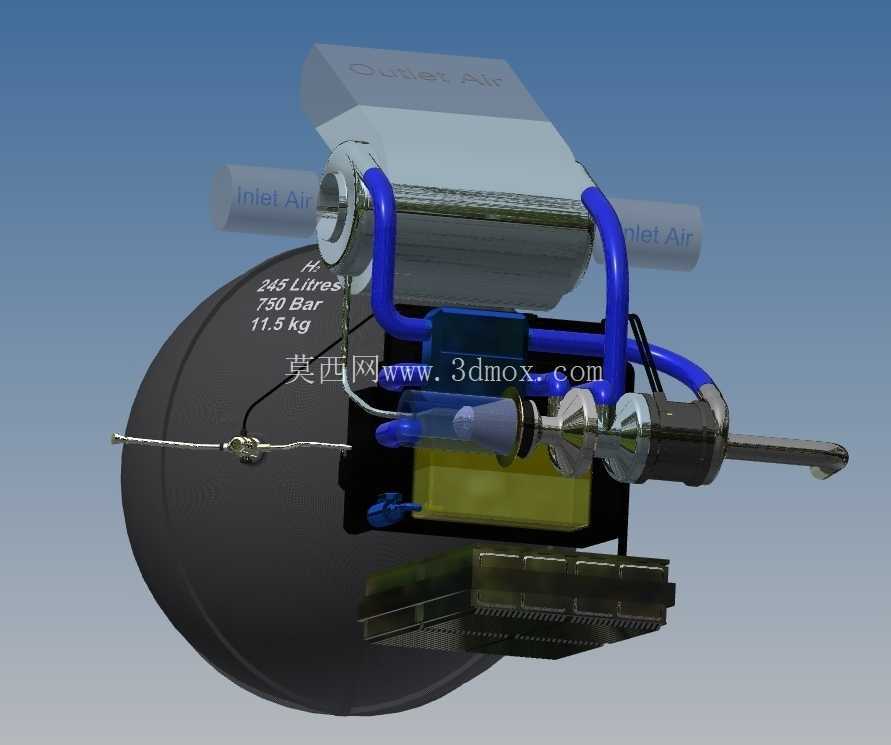

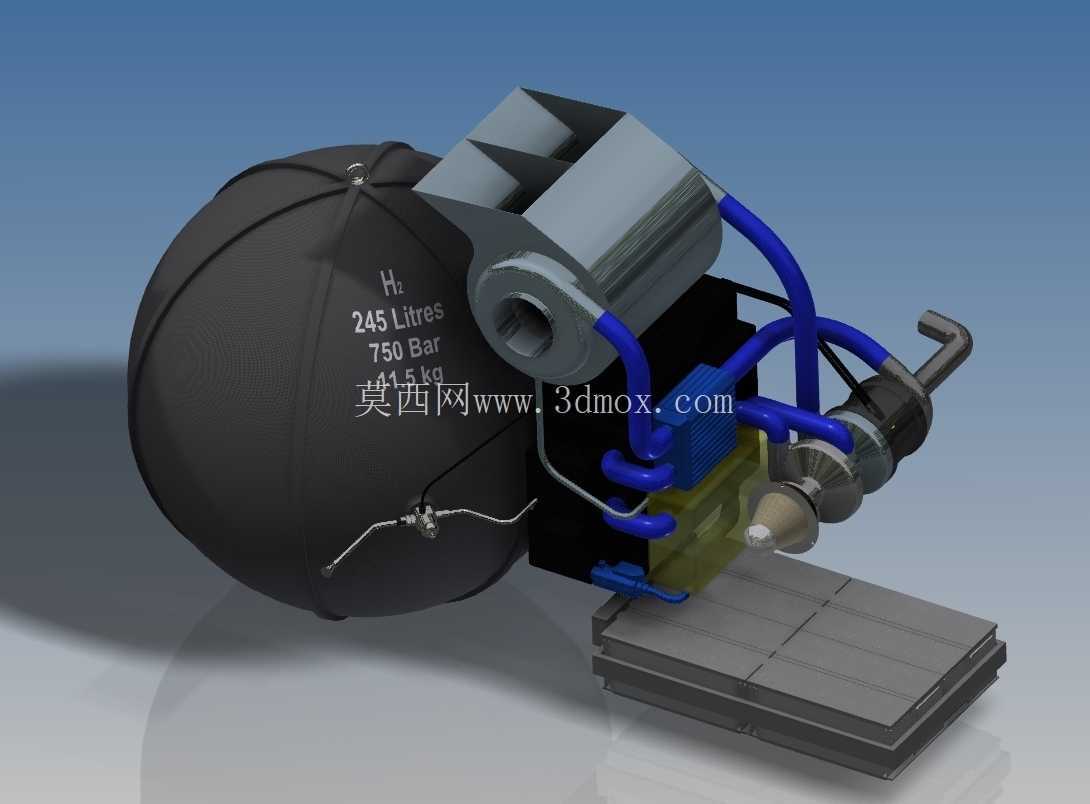

　　整套系统的核心发电模块沿用了成熟的电堆功率输出逻辑，额定输出功率稳定在150千瓦，能够覆盖轻型飞机巡航阶段的全部动力需求，同时为机载航电设备、飞控系统提供稳定的电力供应。设计过程中没有直接照搬原型地面发电单元的结构，而是针对航空应用的重量、空间限制做了针对性调整：首先是储氢单元的配置，选用了245升容积、750巴工作压力的碳纤维缠绕储氢罐，这个压力等级的储氢罐能够在有限的容积下存储足够的氢气，支撑飞行器完成2-3小时的巡航飞行，储氢罐采用球形结构布局，相比同容积的柱形储罐，球形结构的受力更均匀，在同等承压要求下壳体重量可以降低15%左右，同时球形轮廓更方便在飞机机头或机身中部的设备舱内做固定安装，不会和周边的机身框架、操纵索路产生空间干涉。这套动力发电单元的核心设计目标，是为轻型固定翼飞机提供替代传统燃油动力的清洁能源输出方案，整套系统在原型动力单元的基础上做了适配航空场景的结构整合，没有沿用地面固定式发电站的布局逻辑。从实际应用场景来看，这类装置主要适配最大起飞重量在1吨级以内的轻型运动飞机、低空短途通航飞行器，相比传统活塞式航空发动机，它没有复杂的燃油喷射、点火润滑系统，运行过程中的振动水平更低，也不会产生含碳、含铅的废气排放，适合在低空旅游、短途通勤、飞行培训这类对运行成本、环保属性有要求的通航场景使用。

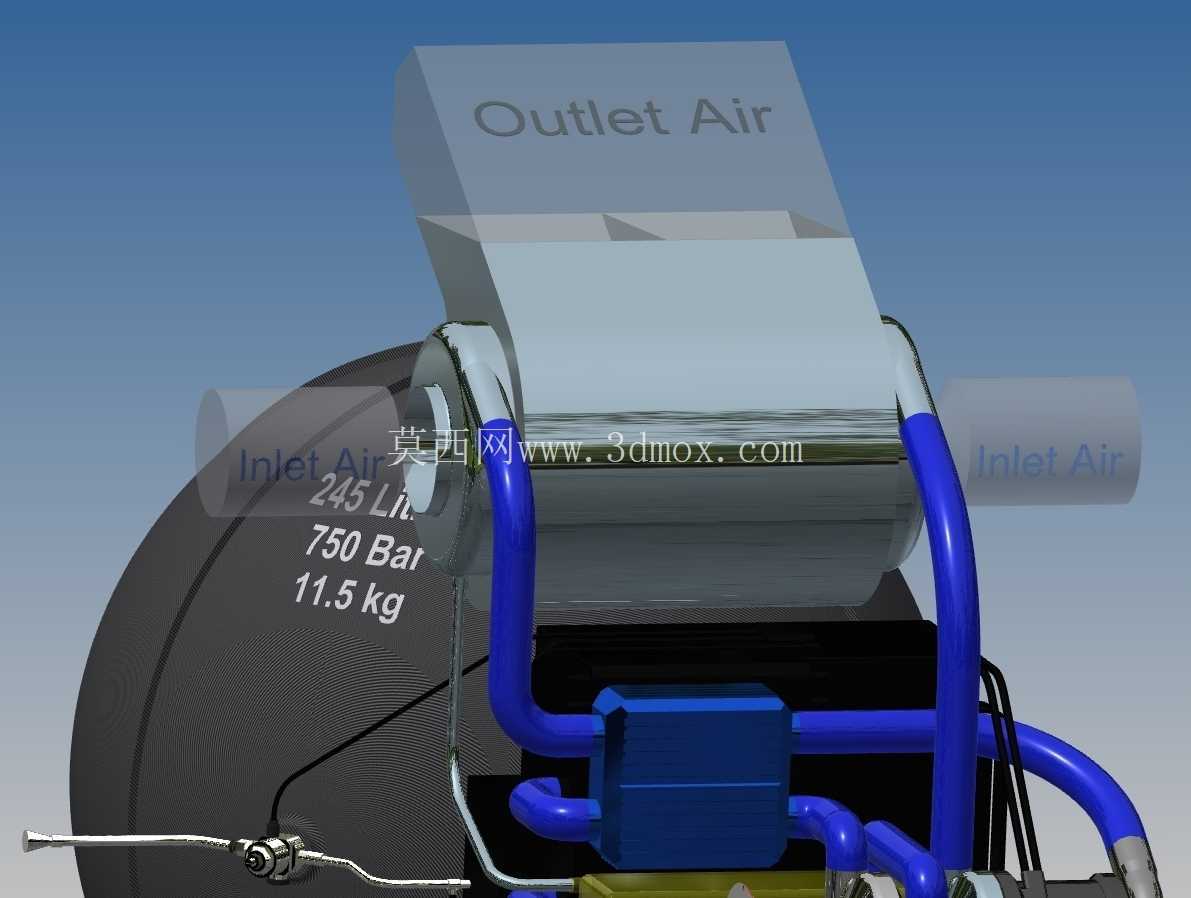

　　和储氢单元配套的供气管路全部采用耐高压的蓝色复合管路，管路走向沿着发电模块的壳体边缘排布，每一段管路的弯曲半径都做了严格控制，避免过小的弯折导致管路通流面积变化、影响氢气供给的稳定性，管路上集成了减压、稳压阀组，能够把储氢罐输出的高压氢气调整到电堆工作需要的压力区间，保证电堆内部的反应效率稳定。在储氢罐和发电电堆之间，设计了独立的缓冲电池单元，选用12S-16P规格的锂电池组，这个电池组一方面承担系统启动时的供电功能，驱动氢气循环泵、散热风扇等附属部件先进入工作状态，待电堆功率输出稳定后再切换到电堆主供电回路；另一方面在飞机做爬升、大油门机动这类瞬时功率需求超过电堆额定输出的场景下，缓冲电池可以快速补充功率缺口，避免电堆长时间过载运行影响使用寿命，当飞机进入平飞巡航阶段、功率需求回落到额定区间内时，电堆会自动为缓冲电池补电，保证电池组始终维持在合理的电量区间。

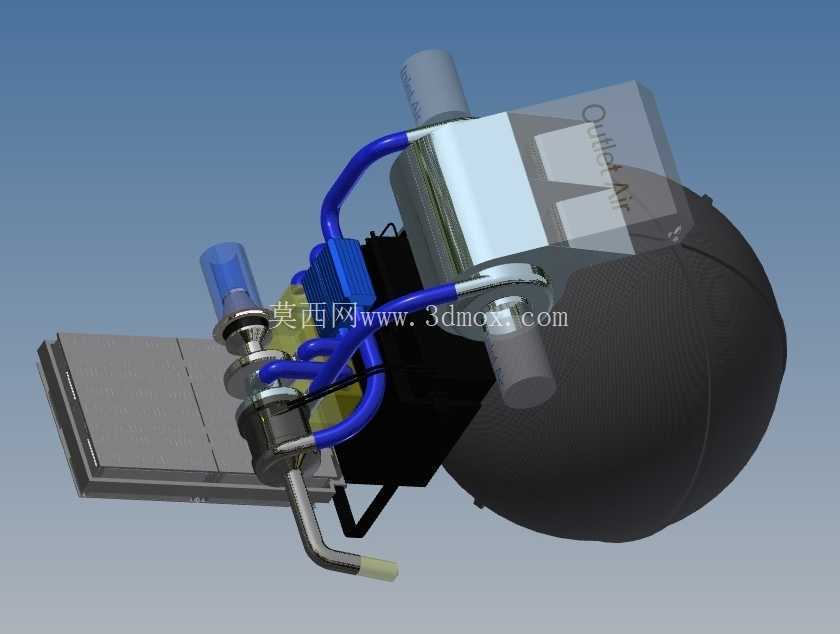

　　整套装置的安装底座采用平板式铝合金加工结构，底座上预留了和飞机机身安装架匹配的固定孔位，所有核心部件——储氢罐、电堆、缓冲电池、阀组管路都集成固定在这个底座上，形成一个整体式的动力单元，不需要在飞机机身内分散布置各个部件，既降低了现场安装的复杂度，也方便后续的维护检修，只需要拆开底座和机身的连接螺栓就可以把整套动力单元拆出，完成滤芯更换、管路密封性检测等常规维护作业。外形尺寸方面，整套装置的外轮廓控制在长1.2米、宽0.8米、高0.7米的边界内，总重量控制在115千克左右，这个重量和同功率等级的航空活塞发动机加上满油燃油系统的重量基本持平，不需要对飞机的重心配平做大幅度调整，就可以直接替换原有的燃油动力单元。散热系统的设计也适配了航空飞行的迎面气流条件，没有采用体积重量较大的独立水冷散热单元，而是利用飞行过程中的迎面气流直接为电堆散热片、缓冲电池组提供冷却，只在低速起降阶段才会启动辅助散热风扇，进一步降低了系统的自重和寄生功率消耗。整套系统的输出接口采用标准化的航空高压接插件，能够直接匹配通航飞机常用的动力电机、配电系统的接口定义，不需要额外做转接设计，降低了动力改装的技术门槛。在结构细节设计上，所有部件的固定点都做了减震处理，储氢罐和底座之间、电堆和安装支架之间都加装了橡胶减震垫，能够吸收飞行过程中的气流颠簸、发动机运行产生的振动，避免管路接头、电气接插件因为长期振动出现松动、泄漏的问题。

　　供气管路的所有接头都采用双重密封结构，每次安装完成后都可以通过保压测试验证密封性，避免氢气泄漏带来的安全隐患。考虑到航空应用的安全要求，整套系统还预留了氢气泄漏传感器的安装位置，能够实时监测设备舱内的氢气浓度，一旦浓度超过安全阈值就会自动切断储氢罐的出口阀门，同时向飞控系统发出告警信号，保障飞行安全。和传统的燃油航空动力系统相比，这套氢燃料电池发电单元的运行噪音更低，在巡航阶段的噪音水平比活塞发动机低20分贝以上，能够大幅提升飞行过程中的座舱舒适性，也适合在对噪音限制严格的景区、城市周边通航机场使用。整个设计过程没有刻意追求过高的功率冗余，而是围绕轻型飞机的实际运行工况做了精准的参数匹配，既保证了动力输出能够覆盖所有典型飞行场景的需求，也尽可能控制了整套装置的重量和体积，避免不必要的性能浪费。
