奥迪R8跑车车身外观曲面结构建模

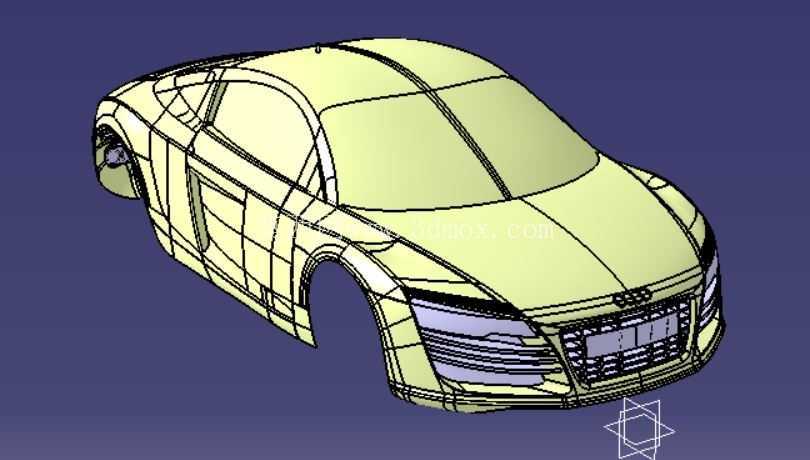

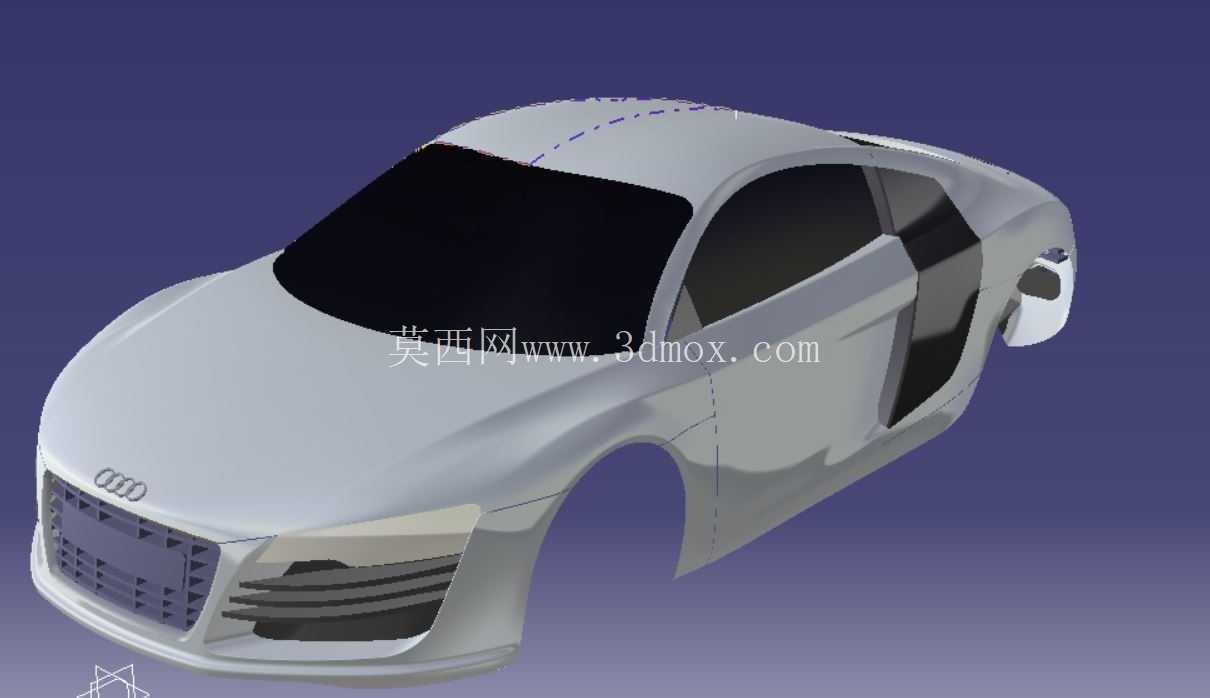

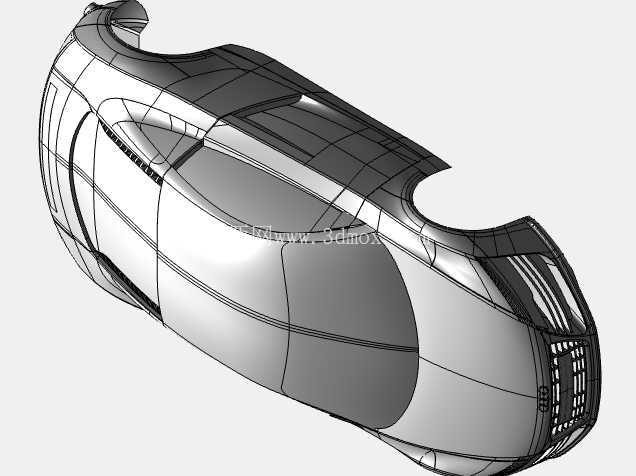

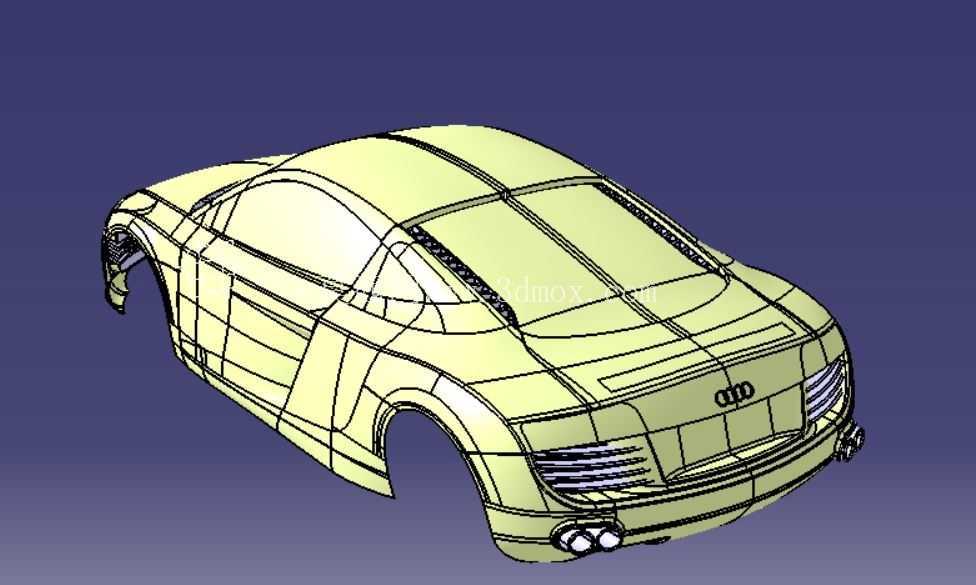

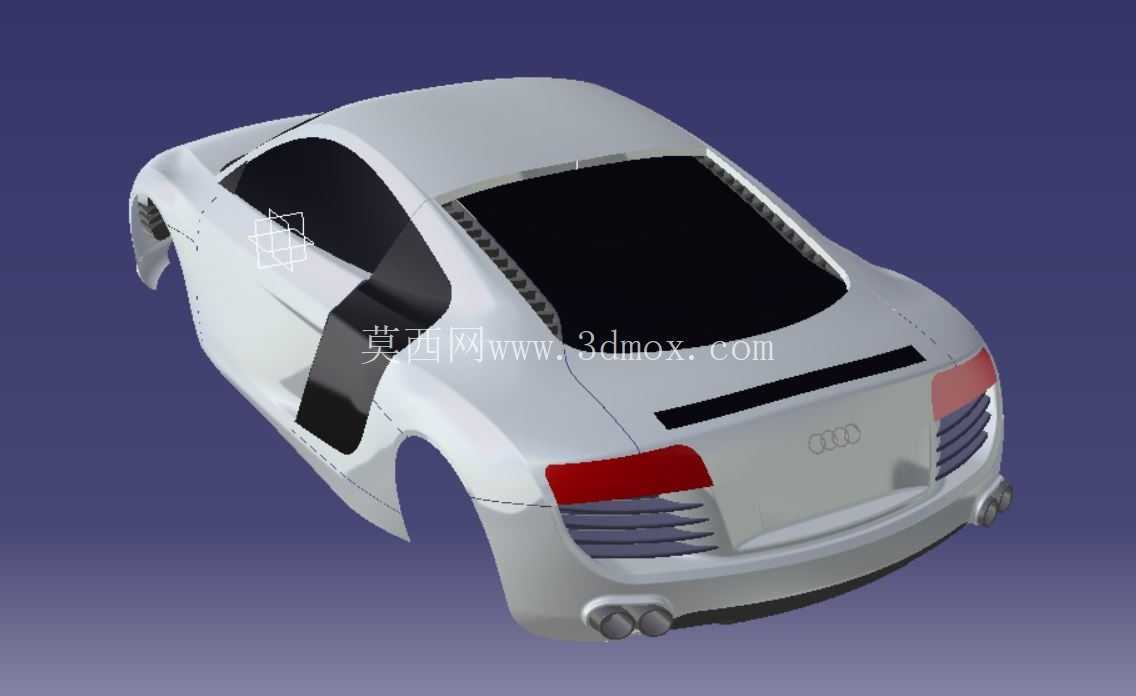

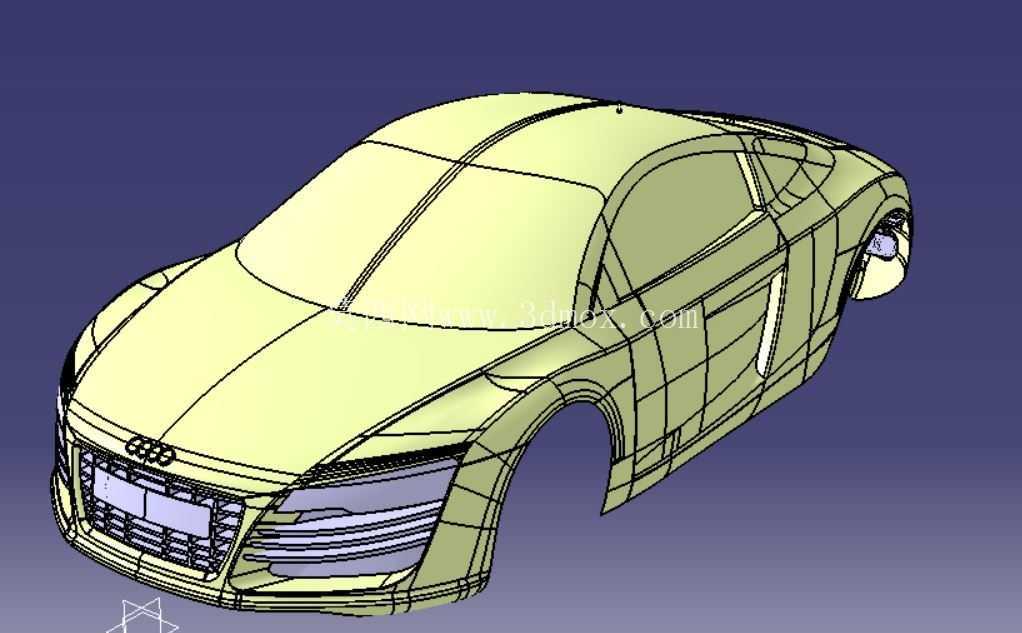

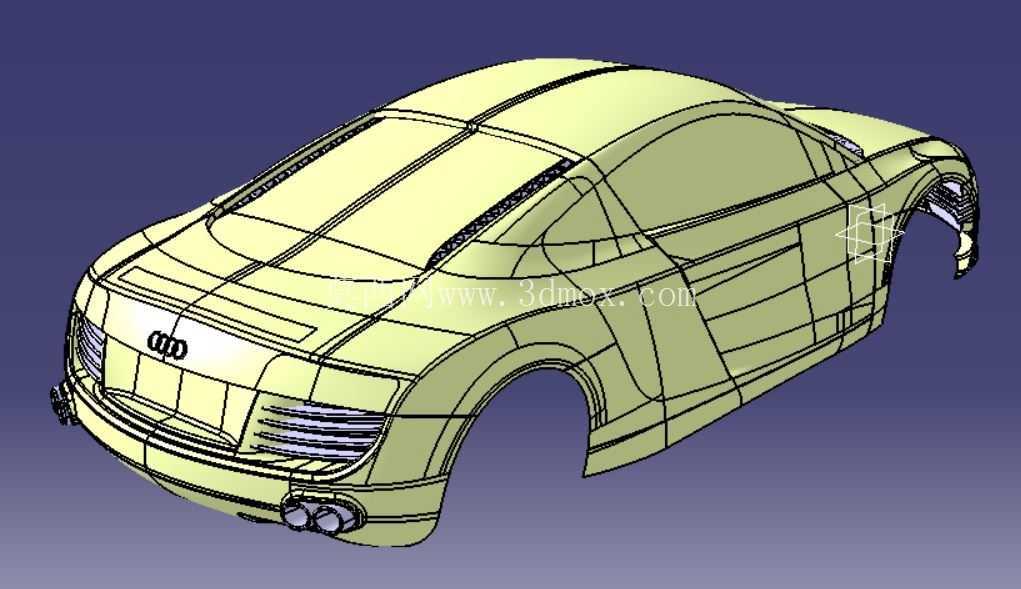

　　本次呈现的奥迪R8车身三维结构，核心面向汽车造型验证、外覆盖件工艺开发、空气动力学仿真等实际工程场景，在乘用车正向开发流程中，这类高精度曲面模型是衔接造型创意与工程落地的关键载体，既可以为油泥模型铣削提供数字基准，也能为后续冲压模具开发、内外饰匹配校核提供基础数模参考。从实际用途来看，该模型完整还原了奥迪R8作为中置引擎双门跑车的外覆盖件形态，覆盖前保险杠进气区域、引擎盖曲面棱线、侧围腰线、车门轮廓、后侧围进气开口、车尾包覆结构等核心外观特征，可直接用于风阻系数仿真测算、外饰件分缝合理性验证、改装套件设计匹配等工作，在高校汽车设计课程教学、赛车队车身开发参考、汽车文创产品建模等场景也能发挥实际作用。

　　从功能特性层面看，模型严格遵循量产跑车的曲面连续性要求，前脸区域的单框格栅轮廓、大灯安装边界、前唇扰流造型都按照实车比例还原，侧围部分的车门开合边界、轮拱包覆弧度、侧进气口的导流曲面都做了连续过渡处理，避免出现曲面褶皱、曲率突变等不符合工程要求的问题，后侧围的散热开口造型兼顾了视觉效果与中置引擎的散热导流需求，轮拱区域的曲面弧度充分适配大尺寸运动轮毂与宽胎的安装空间，不会出现转向干涉、轮胎擦碰轮拱的设计问题。

　　设计思路上，建模过程优先保证A级曲面的光顺性，从车身正侧顶三视图的基准线开始搭建，先勾勒出整车的侧面轮廓腰线、前后悬比例、轴距边界，再逐步搭建前脸的横向特征线、引擎盖的筋线走势、车顶的溜背弧线，所有曲面都采用G2连续标准搭建，确保光影反射效果符合量产车的外观品质要求；针对跑车低风阻的设计需求，前脸进气区域的曲面做了内收导流处理，引导气流进入散热系统同时减少正面撞风面积，侧裙位置的曲面略微内收，梳理车侧气流避免乱流进入车底，车尾的包覆曲面做了上翘收尾，为后续加装尾翼、扩散器等空气动力学套件预留了安装基准。

　　从外形尺寸与安装边界来看，模型严格按照奥迪R8实车的外廓比例搭建，整车宽度控制在1.9米级、长度在4.4米级、高度在1.2米级的跑车常规尺寸区间，车门开口边界满足双门跑车的上下车空间要求，轮拱的安装边界预留了20寸轮毂搭配低扁平比轮胎的装配空间，前保险杠的下沿高度符合跑车低趴姿态的通过性要求，侧进气口的内部通道预留了中冷器、散热管路的布置空间，前后悬的长度比例匹配中置引擎跑车的轴荷分配需求，不会出现前后配重失衡的设计缺陷。在实际工程应用中，这类车身曲面模型还可以直接导入CAE软件做外流场仿真，验证不同车速下的风阻系数、下压力数值，也可以导入冲压工艺分析软件，验证外覆盖件的冲压成型可行性，预判拉延不足、起皱等工艺问题，为后续的模具开发减少迭代次数；在改装场景中，模型可以作为宽体套件、前铲、尾翼等改装部件的设计基准，确保改装件与原车曲面的完美贴合，避免出现缝隙不均、匹配错位的问题。建模过程中特意规避了非外观区域的冗余结构，将建模重心全部放在外覆盖件的曲面精度上，既保证了外观特征的完整还原，也控制了模型的数据量，方便在不同设计软件之间导入导出，不会出现数据丢失、曲面破损的问题，所有特征线的走势都严格遵循实车的设计语言，比如前脸的奥迪品牌标识安装面做了平整处理，侧围的腰线从前翼子板一直贯穿到车尾，形成完整的视觉特征，车门上的门把手安装边界、后视镜安装基座都做了预留，方便后续细化结构设计。
