小型商务喷气式公务机外观结构设计

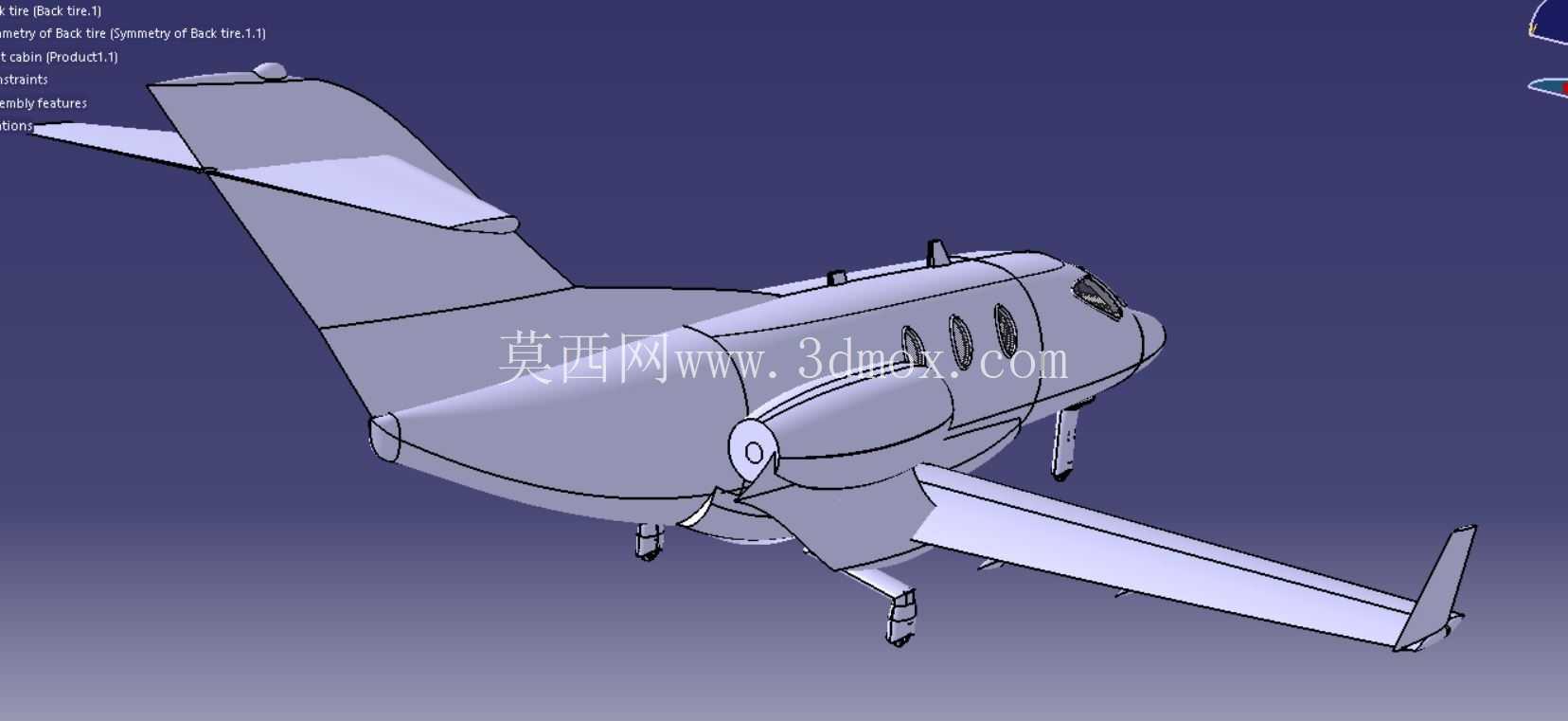

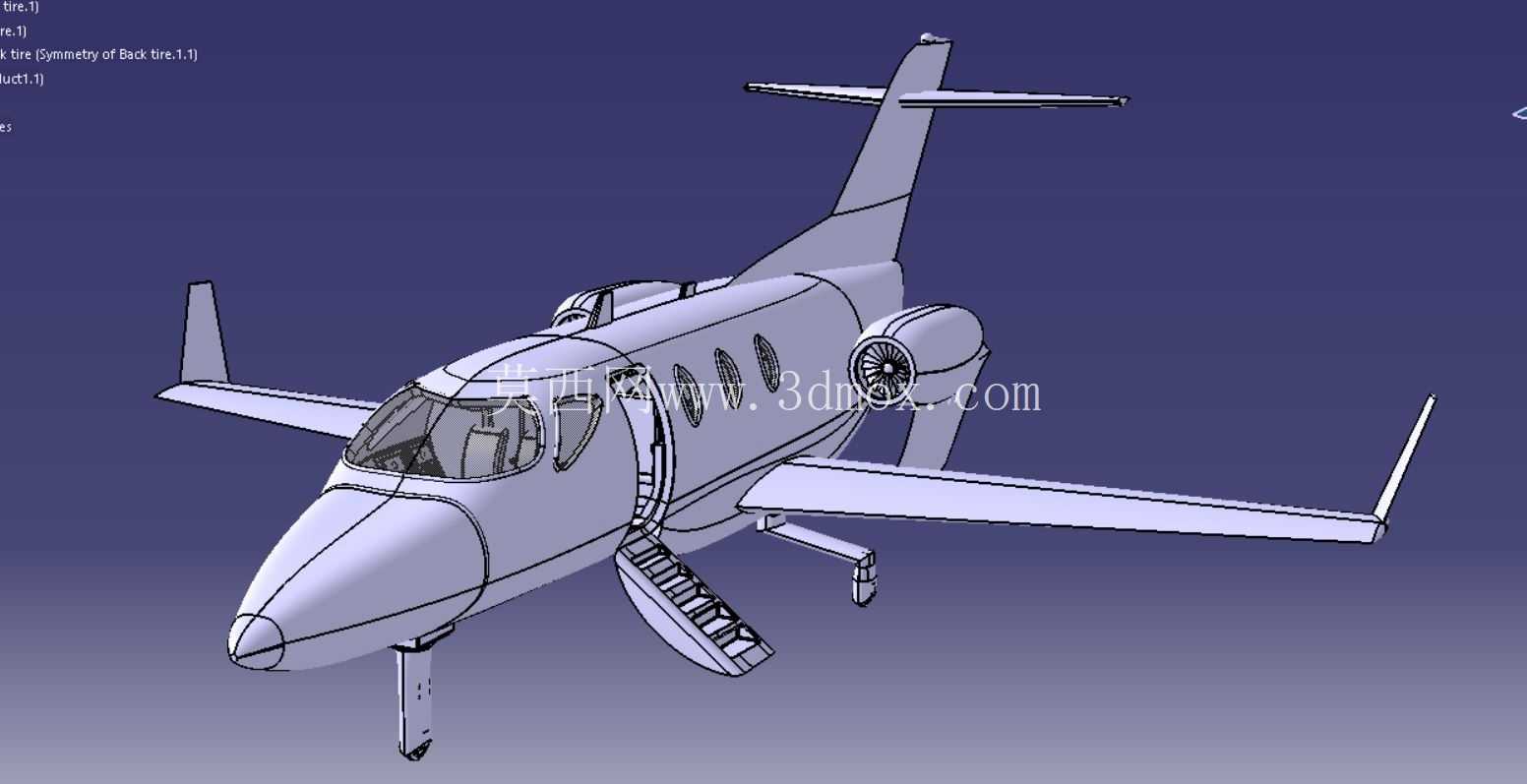

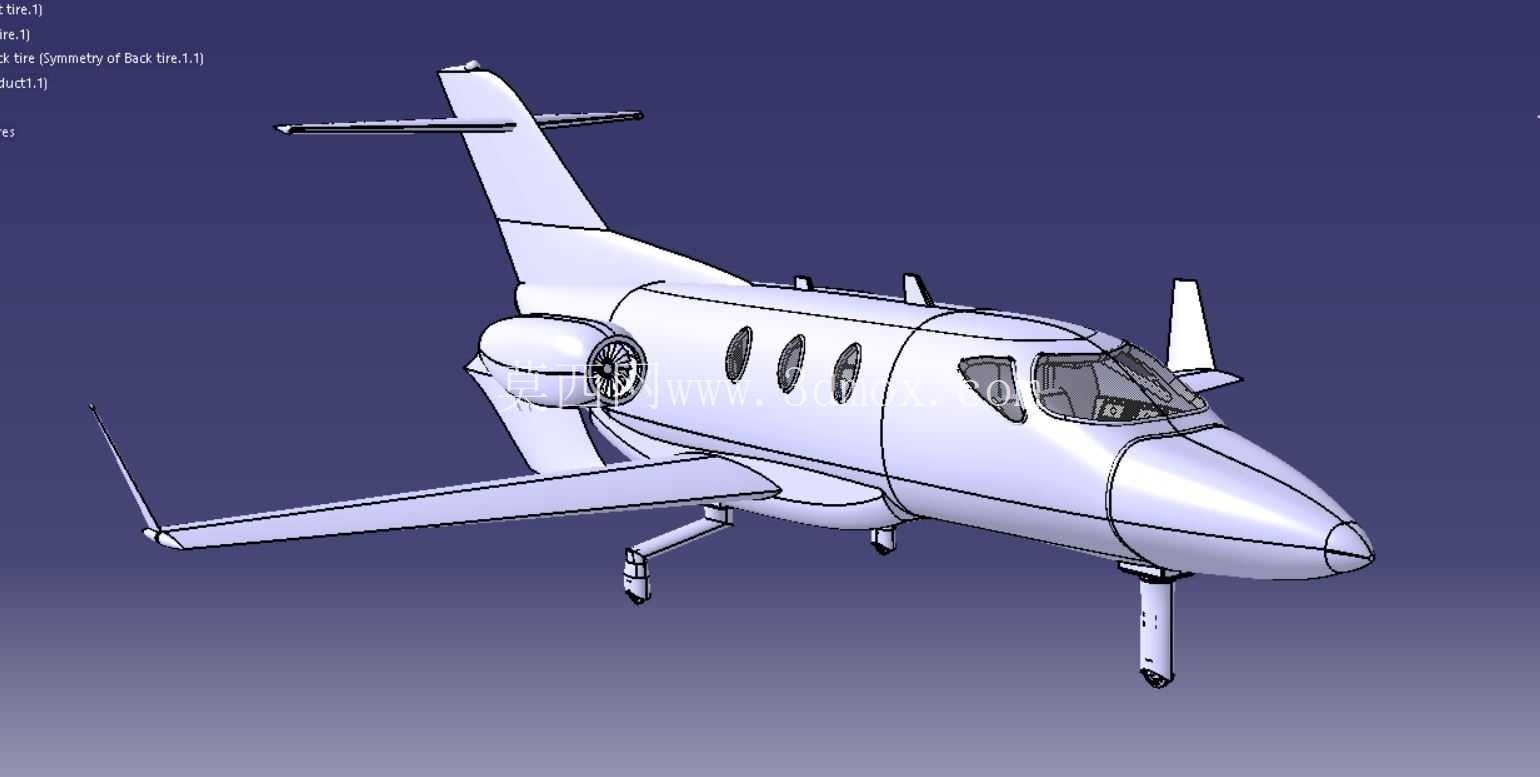

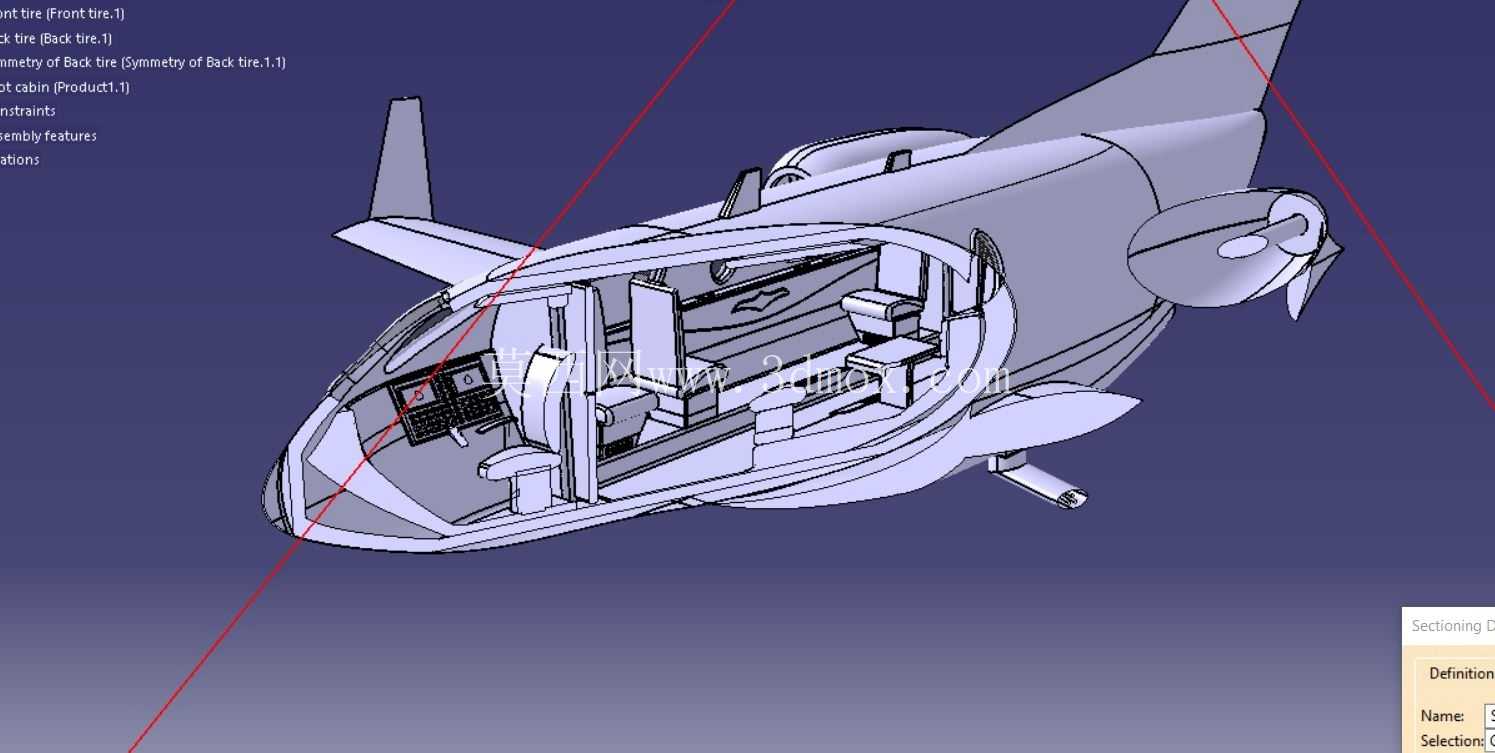

　　这款小型喷气式公务机的三维结构设计，核心面向短途商务航空、私人飞行以及通航作业场景的前期方案验证环节，在结构设计阶段就充分考虑了小型通航机场的起降适配性，机身整体采用流线型低阻布局，机头段做了收敛式钝头设计，既保证了驾驶舱的正向视野范围，也能在亚音速飞行阶段降低头部激波阻力，同时为机头航电设备预留了足够的安装腔体。机身中段的客舱区域采用等截面圆形截面设计，这种结构形式在同等截面周长下能获得最大的内部可用空间，同时圆形截面的承压性能最优，能够满足高空飞行时的座舱增压载荷要求，客舱侧部均匀布置了椭圆形舷窗，舷窗边缘做了圆角过渡处理，避免应力集中在舷窗角点位置产生结构疲劳隐患。

　　机身两侧的发动机采用尾吊式布局，安装在后机身两侧的发动机短舱支架上，这种布局方式能够避免发动机进气道受到机翼气流的干扰，同时降低客舱内的发动机噪音传递，短舱与机身之间预留了足够的维护间隙，地勤人员可以在不拆除周边结构的情况下完成发动机常规检查与核心部件更换。机翼采用低单翼布局，机翼后缘布置了襟翼与副翼结构，襟翼在起降阶段可以向下偏转，提升低速状态下的机翼升力系数，缩短起降滑跑距离，副翼则负责飞行过程中的滚转姿态控制，机翼与机身的连接区域做了翼身融合过渡处理，既降低了翼根位置的干扰阻力，也能优化翼根区域的应力分布，减少交变载荷下的结构疲劳问题。

　　尾翼采用T型尾翼布局，水平尾翼安装在垂直尾翼的顶端，这种布局能够让水平尾翼避开机翼后方的下洗气流区域，提升平尾的操纵效率，尤其是在大迎角飞行状态下，平尾不会因为机翼气流的遮蔽而失效，提升飞行的安全裕度。起落架采用前三点式布局，前起落架布置在机头下方的驾驶舱前部区域，采用双轮结构，具备转弯操纵功能，能够在地面滑行阶段实现小半径转弯，适配通航机场的狭窄滑行道；主起落架布置在机翼根部下方的机身两侧，采用支柱式减震结构，能够吸收起降阶段的冲击载荷，起落架的收放机构做了内嵌式设计，收起后完全收纳在机身与机翼的起落架舱内，舱门关闭后与机身外表面完全齐平，不会产生额外的气动阻力。

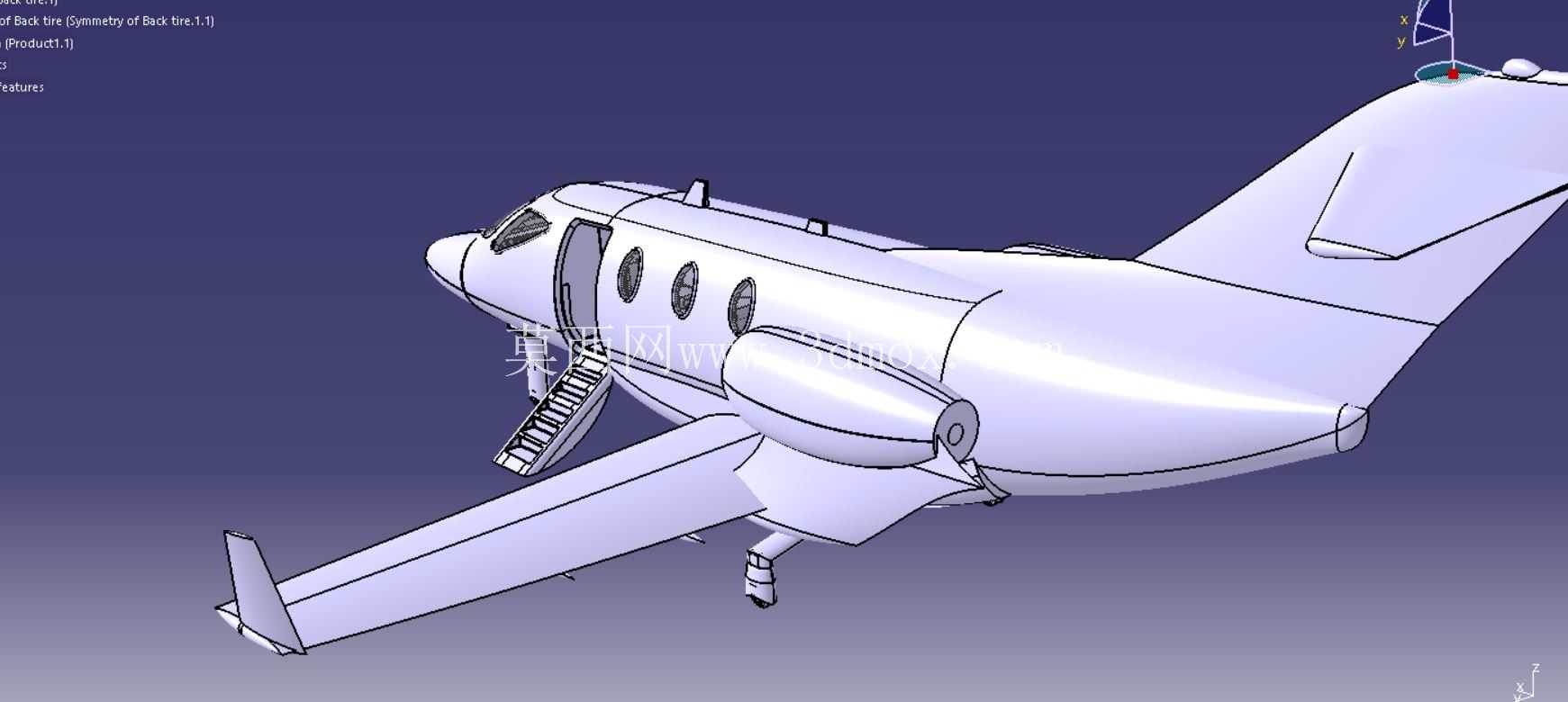

　　机身左侧布置了内嵌式登机梯，登机梯采用分段折叠结构，收起后完全收纳在机身侧部的舱门内部，不需要依赖机场的外接登机梯设备，能够在无配套地勤设备的小型机场完成乘客上下机作业，舱门与登机梯的联动机构做了同步设计，舱门开启的同时登机梯会自动展开到位，舱门关闭时登机梯同步折叠收纳，减少地面操作的步骤。在设计过程中，整机的外形尺寸严格控制在小型公务机的适航边界内，机身长度、翼展、尾翼高度都适配通用航空机场的停机位尺寸与机库容纳标准，各个操纵面的偏转角度都预留了足够的活动间隙，避免在极限偏转状态下与周边结构产生干涉，机身表面的所有口盖、接缝都做了齐平设计，保证整机的气动表面光滑连续，减少不必要的气动阻力。结构设计阶段还充分考虑了维护可达性，所有需要日常检查的系统区域都预留了对应的维护口盖，口盖采用快卸结构设计，不需要复杂工具即可完成开启与关闭，提升日常维护的效率。
