可3D打印FPV穿越机机架结构设计

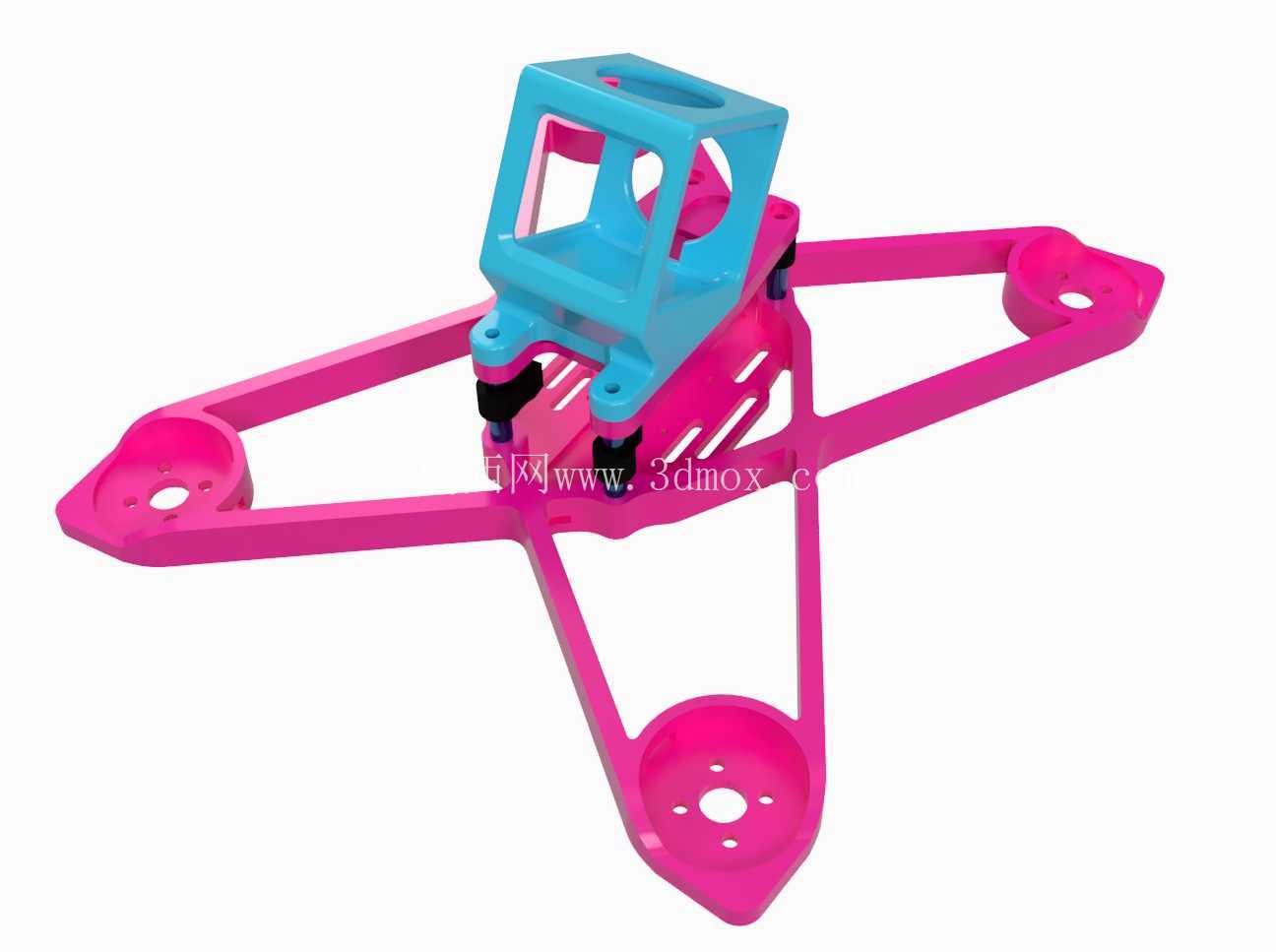

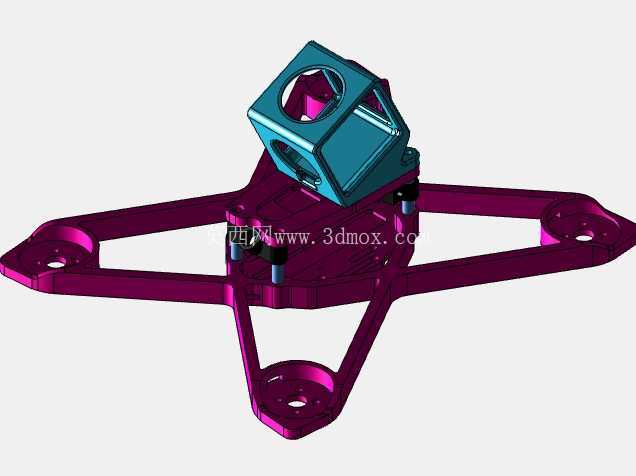

这款FPV无人机机架采用分体式结构设计，主体承载臂与顶部设备安装座采用独立成型后组装的方案，适配桌面级FDM3D打印工艺制作，无需额外支撑结构即可完成大部分部件的打印成型，能大幅降低个人玩家自制机架的加工门槛。机架的三个机臂呈120度夹角均匀分布，每个机臂末端预留电机安装孔位，孔位按照常规20mm孔距的微型无刷电机安装尺寸设计，可直接适配市面上主流的微型FPV动力电机，安装面做了下沉式处理，能保证电机安装后底部与机臂表面完全贴合，避免飞行过程中电机出现倾斜偏移影响动力输出。

顶部的设备安装座采用镂空框架结构，既可以容纳飞控板、摄像头与图传发射模块，同时镂空区域能为电子设备提供充足的散热空间，避免长时间飞行时设备积热导致的工作异常。安装座与主架体之间通过四个减震柱连接，减震柱选用常规的M3规格橡胶减震球，能有效过滤飞行过程中电机产生的高频振动，降低振动对飞控陀螺仪采样精度的影响，提升飞行姿态的稳定性。机架主体的臂身做了梯形截面优化，在保证结构强度的前提下尽可能削减非受力区域的材料厚度，既能降低打印耗材的用量，也能有效减轻整机自重，提升飞行时的推重比。

从实际应用场景来看，这类三旋翼FPV机架主要面向室内近距飞行、小型场地穿越练习使用，相比常规四旋翼机架，三臂结构在同等尺寸下拥有更开阔的前方视野，能减少机臂对FPV摄像头视角的遮挡，适合第一视角下的狭小空间穿行操作。机架的打印材料优先选用PLA材质，打印完成后可在100摄氏度的热床上进行回火处理，保温30到45分钟后随床冷却，这个过程可以释放打印过程中材料内部积累的内应力，同时调整PLA材料的微观结晶结构，提升机架整体的抗冲击韧性，减少飞行碰撞时出现的脆断问题。

安装边界方面，机架整体的安装孔位统一采用M3螺丝规格，机臂末端的电机安装位预留了20mm的标准孔距，顶部安装座的内部空间可容纳最大20mm见方的微型飞控板，摄像头安装位支持14mm宽度的微型FPV摄像头，安装角度可根据飞行需求做小范围调整。机架的电池挂载位设计在主架体中心下方，重心位置与整机几何中心重合，能避免飞行时出现重心偏移导致的姿态修正负担，挂载位预留了绑带穿过的槽位，可适配不同容量的2S微型锂电池。

结构设计上，机臂与中心架的连接位置做了圆弧过渡处理，避免直角位置出现应力集中，在发生轻度碰撞时，应力可以沿着臂身均匀分散，减少连接位置断裂的概率。每个机臂上都开设了长条形的减重槽，这些槽位同时也可以作为电调的走线通道，让动力线可以沿着臂身内部排布到中心接线位置，避免线材外露在飞行中被气流吹动或者碰撞外物导致的线材破损。顶部安装座的上方预留了天线安装孔，可直接固定图传与接收机的发射天线，保证信号传输方向无遮挡，减少飞行过程中的信号干扰问题。

这类机架的设计充分考虑了个人自制的加工便利性，所有部件的打印方向都可以按照最大平面贴合热床的方式摆放，不需要添加额外的支撑材料，打印完成后只需要简单去除打印层纹就可以直接进行组装，不需要二次打磨或者切削加工。组装时只需要准备20mm长度的M3螺丝、配套的螺母以及橡胶减震柱就可以完成整机组装，不需要额外定制特殊规格的紧固件，大幅降低了自制的配件获取难度。在实际飞行测试中，这类轻量化三旋翼机架的操控响应速度更快，转向时的惯性更小，适合新手进行基础飞行动作练习，即使发生碰撞损坏，也可以单独打印损坏的臂部部件进行更换，不需要整体更换机架，能有效降低使用成本。
