轻型无人机用CAN多路电源连接装置

　　在轻型无人机以及小型无人车这类移动无人载具的航电系统搭建中，CAN总线的节点扩展与电源分配一直是结构设计里容易被忽略却直接影响整机可靠性的环节。这套CAN多路复用连接装置，核心就是解决单路CAN总线接口不足、多外设供电布线杂乱的实际问题，适配Cyphal与DroneCAN两种主流的无人机CAN应用协议，不需要额外加装协议转换模块就能直接接入现有航电网络。从结构布局来看，装置采用PCB基板作为承载主体，所有接口元件都采用板载直插或贴片安装的方式，没有额外的转接结构，整体厚度控制在常规航电设备的安装公差范围内，板边预留的安装孔位匹配轻型无人机常用的20mm、30mm安装孔距标准，不需要额外定制安装支架就能直接固定在飞控舱的预留安装位上，也可以通过尼龙螺柱叠加在飞控板上方，充分利用舱内的垂直安装空间，不会额外占用过多的横向布线空间。

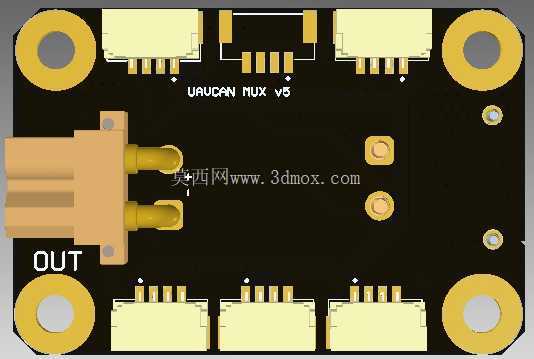

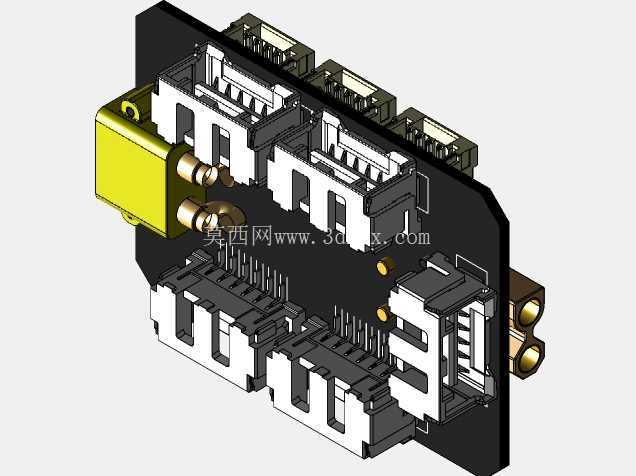

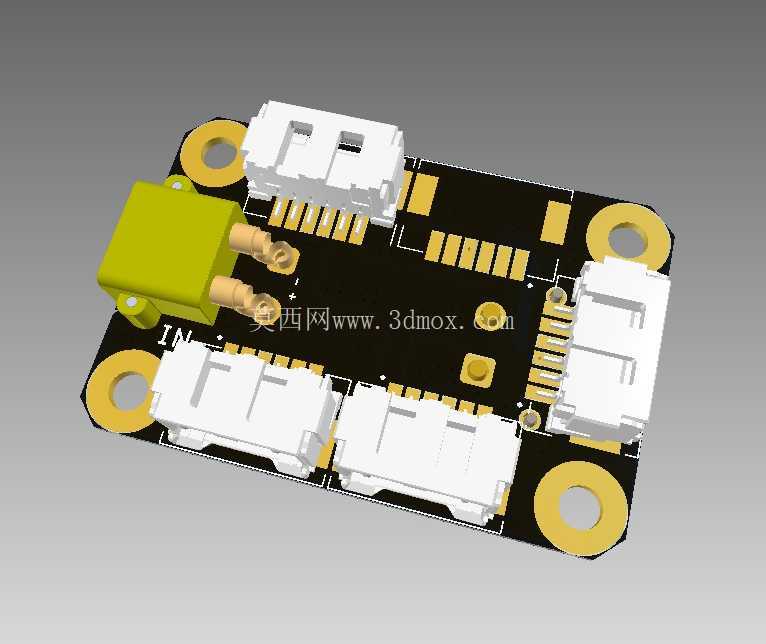

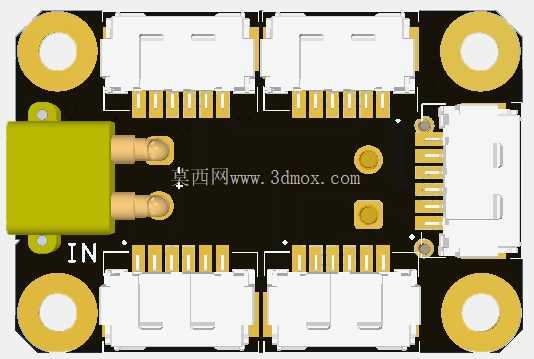

　　接口配置上，板载多路标准CAN总线接插件，每一路接口都做了独立的信号引脚防护，相邻接口之间预留了足够的插接头操作空间，即便是在舱内布线空间局促的情况下，也能徒手完成航插的插拔操作，不需要借助特殊工具。侧边设置的大电流电源输入接口采用镀金插针结构，接触电阻更低，能够承载多外设同时工作的总电流需求，接口位置做了凸起的定位挡边，插接头插入后能形成物理限位，避免无人机飞行过程中受振动影响出现接插件松脱的情况。设计过程中充分考虑了无人载具的振动工况，所有板载接插件都选用带锁扣结构的型号，焊接引脚处做了加宽的焊盘设计，提升焊盘的抗疲劳强度，避免长期受振动载荷出现焊盘脱落的问题。

　　PCB板的边缘做了圆角处理，没有尖锐的边角，安装过程中不会刮伤周边的线材或者其他航电设备的绝缘层。板上的元件布局遵循信号流向排布，电源输入端口靠近板边，信号输出接口沿另一侧依次排布，布线时电源线与信号线做了分层走线路径规划，减少电源回路对CAN信号的干扰，保证总线通信的稳定性。从实际使用场景来看，这套装置可以同时连接多个CAN外设，比如GPS模块、空速计、智能电调、舵机控制器等设备，只需要通过一路总线接入飞控，就能实现所有节点的通信与供电，大幅减少舱内的布线数量，降低整机的布线重量，对于对重量极其敏感的轻型无人机来说，每减少一克的布线重量都能提升一定的续航表现。

　　安装边界方面，装置整体外轮廓没有超出PCB板的范围，所有接插件的凸起高度都控制在统一的尺寸范围内，安装后不会和周边的设备产生结构干涉，即便是在空间极其紧凑的小型穿越机或者固定翼滑翔机的设备舱内，也能找到合适的安装位置。接口的引脚定义完全遵循通用CAN总线的标准定义，不需要查阅特殊的引脚定义文档就能完成接线，降低一线调试人员的接线错误率，减少调试阶段的故障排查时间。在结构强度设计上，PCB板选用常规厚度的FR-4基材，能够承受常规飞行工况下的振动与冲击载荷，不需要额外增加金属加固结构就能满足使用要求，进一步控制装置的整体重量。板上预留的状态指示灯位置在调试时可以直观显示每一路总线的通信状态，不需要外接检测设备就能快速判断总线连接是否正常，提升外场调试的效率。
