双轴牵引式货运拖车底盘结构设计

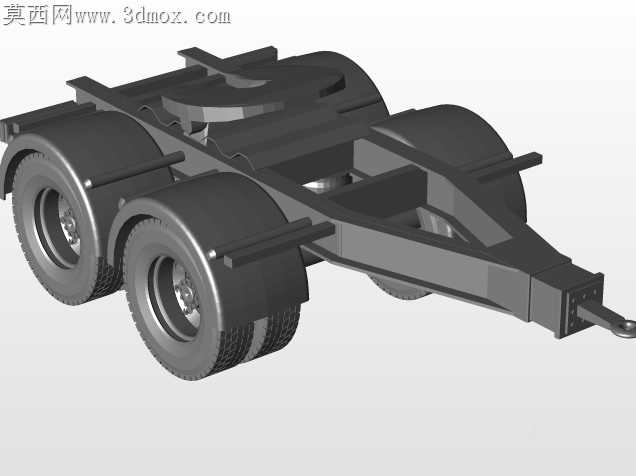

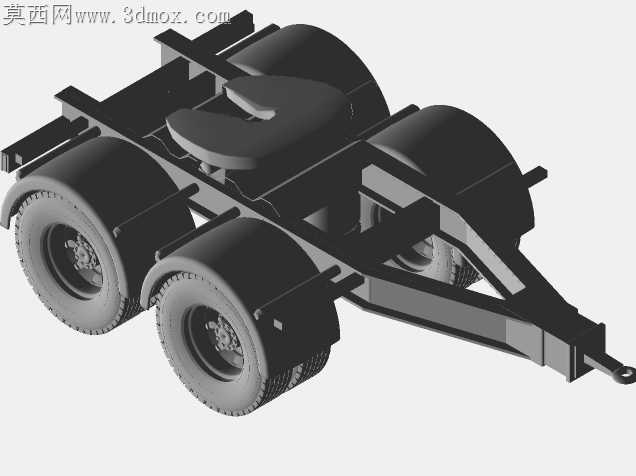

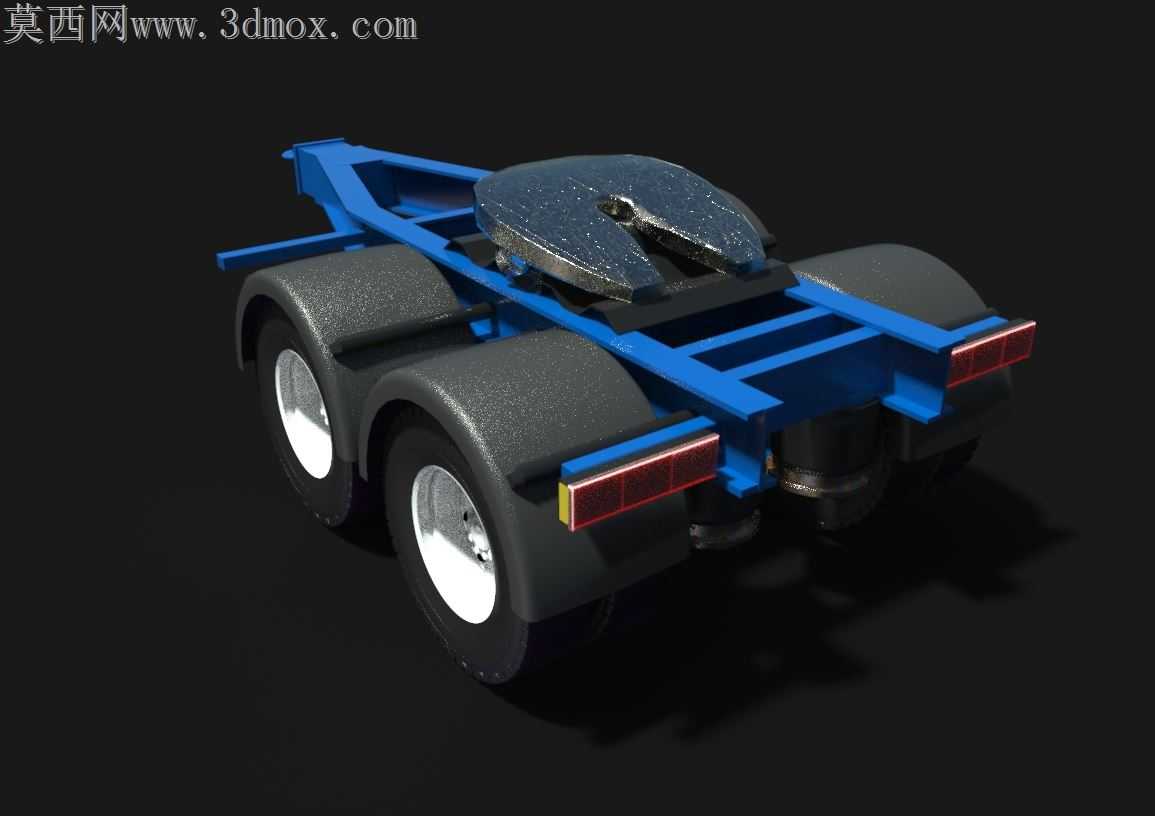

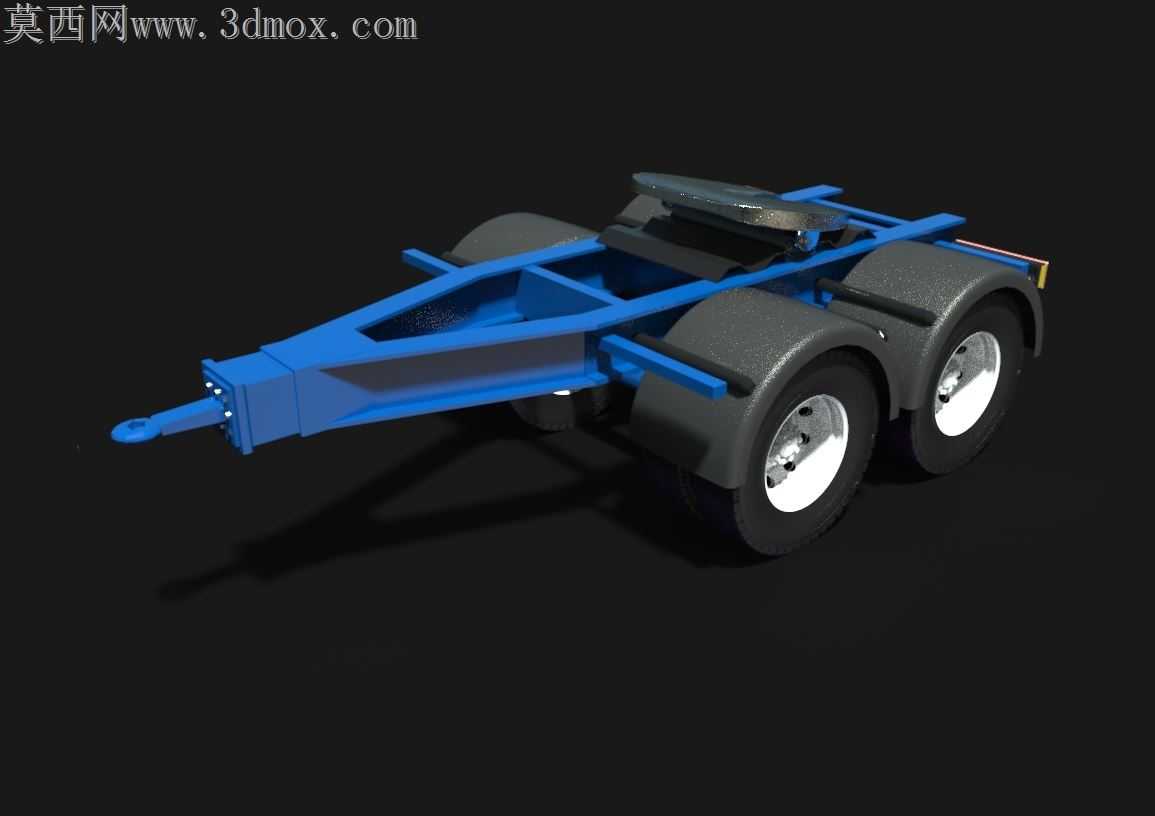

非道路短途转运场景里，常规单轴小拖车在满载过凹凸路面时，牵引销处受交变载荷冲击极易出现焊缝撕裂的问题，这套双轴牵引小车的结构设计，从载荷分配逻辑上就做了针对性的适配。主梁采用变截面槽型结构，从牵引端的窄截面平滑过渡到车桥安装位的宽截面，没有生硬的直角转接，避免了应力集中点直接落在焊缝位置，槽型梁的翼缘宽度在车桥安装位做了局部加宽，刚好匹配板簧安装座的固定尺寸，不需要额外加装补强垫板就能分散轮组传递的路面冲击。牵引架和主梁的连接位置没有采用常见的垂直对接焊，而是做了120mm长度的嵌插式搭接，搭接段的三面都用连续角焊缝固定，牵引销孔周边做了20mm厚的镶套处理，镶套和主梁腹板采用过盈压装后再周边满焊，就算牵引时出现瞬时的侧向冲击力，也不会出现孔位变形开裂的情况。双轮组的轴距设定经过载荷核算，前后轮的载荷分配比控制在4:6，满载时牵引端的下压力刚好保持在80-120kg区间，既不会因为下压力过小出现行驶摆头，也不会因为下压力过大增加牵引车辆的尾部载荷。轮拱的位置没有采用额外焊接挡泥板支架的设计，直接从主梁侧面延伸出折弯成型的轮拱支撑臂，支撑臂和主梁一体化下料折弯，减少了装配零件数量，也避免了支架长期受震动出现螺栓松动的问题。车桥安装位的板簧座预留了2mm的横向调整间隙，装配时可以根据轮组的同轴度误差做微调，避免出现四轮定位偏差导致的轮胎偏磨问题，板簧座的固定螺栓孔做了长圆孔设计，就算长期使用出现板簧移位，也不需要扩孔就能重新调整固定位置。车架尾部的边角处做了圆弧过渡，还预留了示廓标识的安装位，没有突出的尖锐棱角，在厂区内转运作业时不会剐蹭周边的货物或者人员。整个底盘的所有外露焊接边都做了打磨倒角处理，喷涂时漆面附着力更强，长期在户外使用也不容易出现焊缝位置锈穿的问题，轮组的轮毂安装面和车桥轴头的配合公差控制在h7级别，装配时不需要额外修磨就能保证轮组转动顺畅，不会出现制动拖滞的情况。
