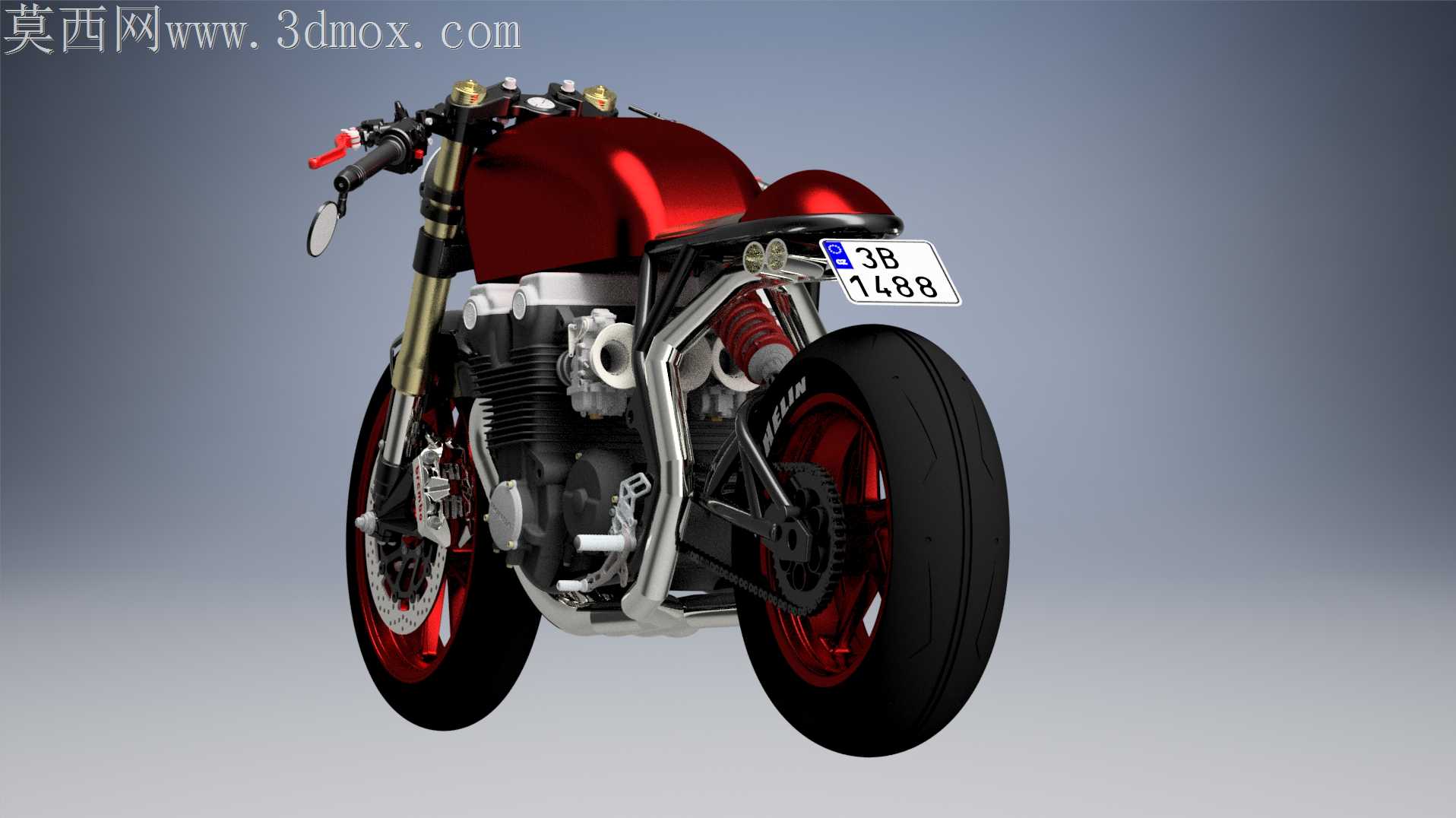

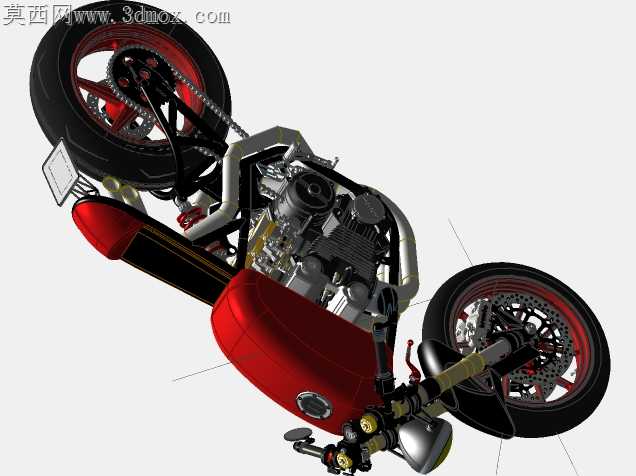

本田CB750咖啡赛车定制改装结构设计

小排量复古赛车改装常遇到原厂车架冗余重量过大、改装件装配公差不匹配的问题，这款咖啡赛车的结构调整完全围绕赛道轻量化需求做取舍。原厂CB750的钢管车架在副梁位置有三处多余的安装吊耳，原本用于固定民用版的载人坐垫与侧置储物支架，赛道工况下这些结构不仅增加簧下质量，还会在高速压弯时与改装的低位驼峰坐垫产生干涉，建模时直接将这三处吊耳做一体化切除重构，重构后的车架副梁采用变径钢管过渡，壁厚从主梁的3.2mm渐变到尾部的2.0mm，既保留尾部支撑强度，又能把整备质量压低近7kg。手把位置的扰流罩安装座没有沿用通用改装件的平面固定结构，考虑到赛道骑行时上三星联板会传递高频振动，普通平面固定容易出现螺栓松动甚至扰流罩开裂的问题，特意将安装座设计成带0.8mm预变形的弧形贴合面，装配时靠橡胶减震垫的预压缩量抵消振动带来的应力集中，不用额外增加防松卡扣就能满足长时间赛道骑行的固定需求。发动机周边的散热导流结构没有盲目追求夸张的外观造型，而是顺着缸头散热鳍片的气流走向调整导流罩的曲面曲率，把迎面气流精准导向排气头段与缸体接缝处的高温区域，避免长时间高转速运行时出现局部热衰。简化后的筒式座椅支架直接和车架尾部焊接点位做同轴对齐，公差控制在0.15mm以内，后期装配驼峰坐垫时不用额外打磨补焊，直接靠定位销就能完成固定。脚踏位置做了后移上抬处理，偏移量完全参考赛道骑行的腿部姿态设定，不会出现过弯时脚踏磨地的问题，同时保留了原厂换挡连杆的安装点位，不用更换整套换挡机构就能适配改装后的脚踏位置。金属材质的油箱曲面做了收腰处理，贴合夹持骑行的腿部线条，表面的光影过渡没有做多余的棱角切割，避免强光下产生多余反光影响骑行视线，油箱底部的油泵安装位完全沿用原厂尺寸，改装时不用重新开孔走管，大幅降低现场改装的加工难度。每一处结构调整都没有脱离原厂车型的基础安装逻辑，所有改装点位都能在普通机加工车间完成落地，不需要定制特殊的加工刀具，兼顾改装效果与落地可行性。
