航天用速度模块弹射执行机构设计

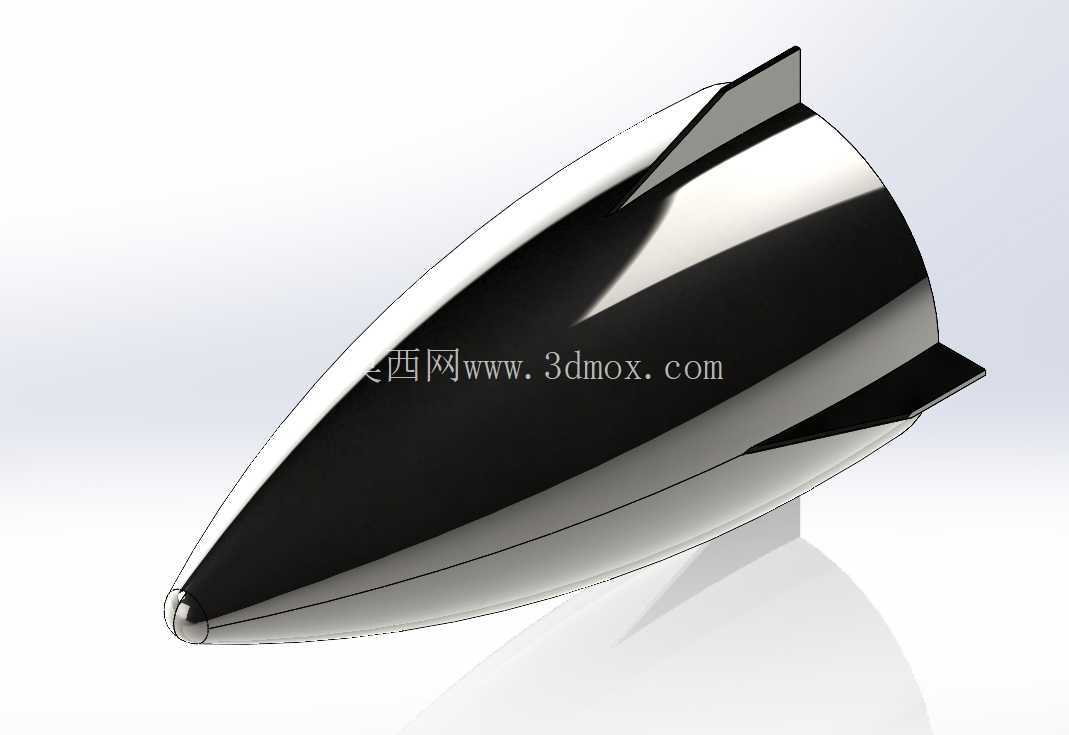

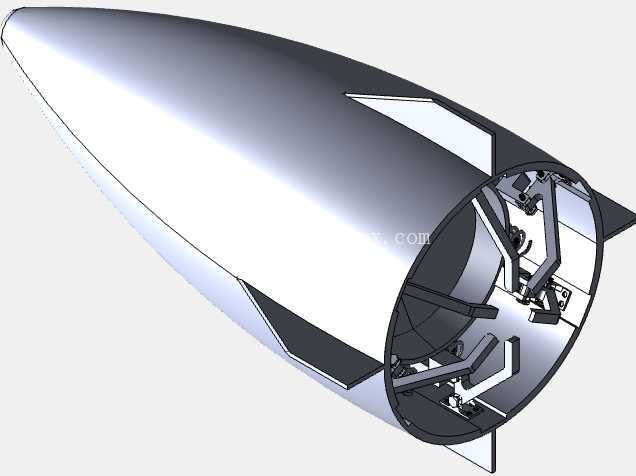

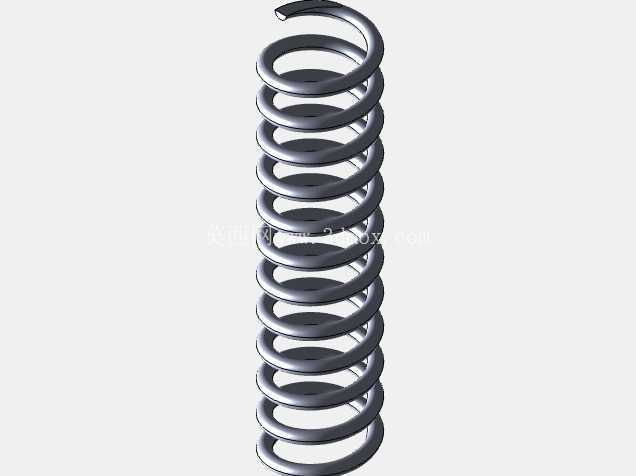

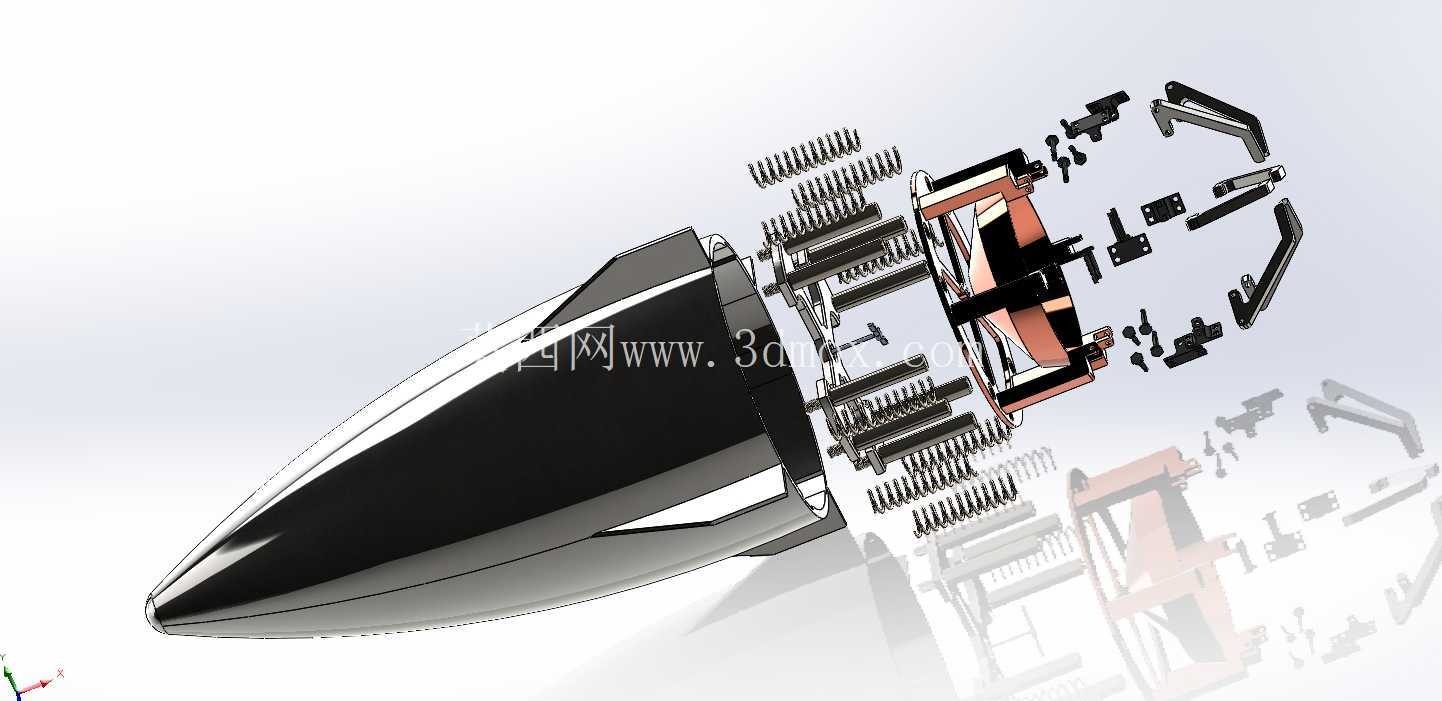

　　该弹射机构主要应用于航天载荷速度模块的快速释放场景，在高速飞行工况下完成指定部件的瞬时弹射分离动作，核心作用是在预设触发条件下，为被弹射模块提供稳定可控的初始分离动能，保证模块弹出后姿态符合预设弹道要求，避免与主载体发生运动干涉。从结构组成来看，整套机构采用锥头整流外形适配高速飞行的气动需求，头部锥面做了连续顺滑过渡，能够降低飞行过程中的空气阻力，减少气动扰动对弹射动作精度的影响。内部动力单元采用多组并行排布的圆柱弹簧作为动力源，弹簧组沿机构周向均匀布置，保证弹射过程中推力输出的同轴度，避免弹出过程中出现偏载卡滞。

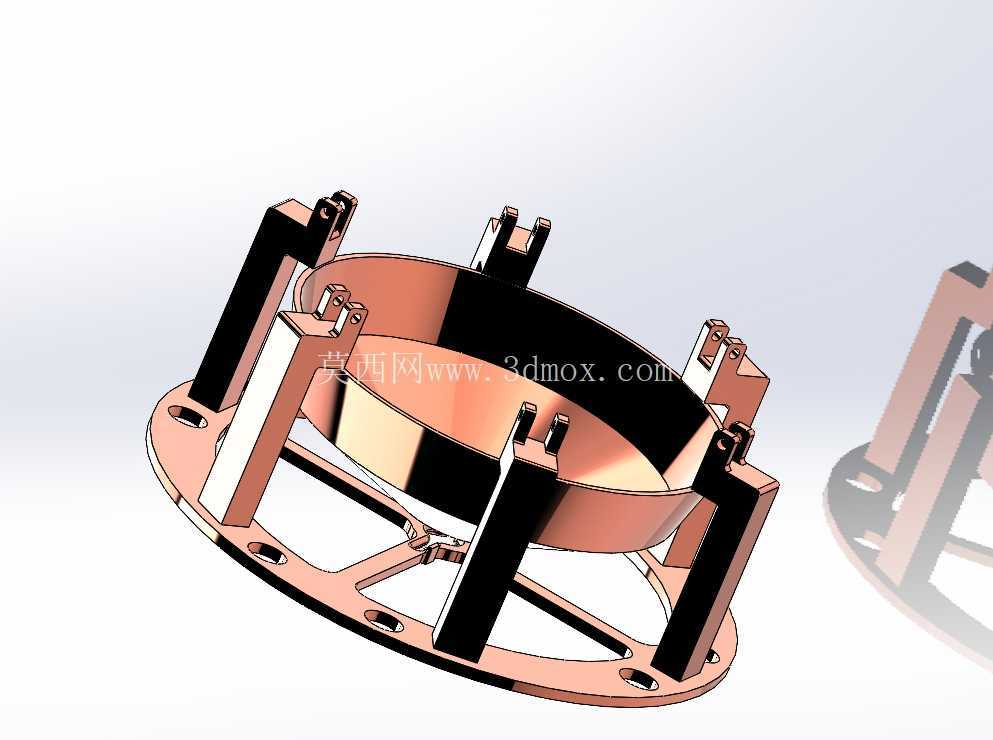

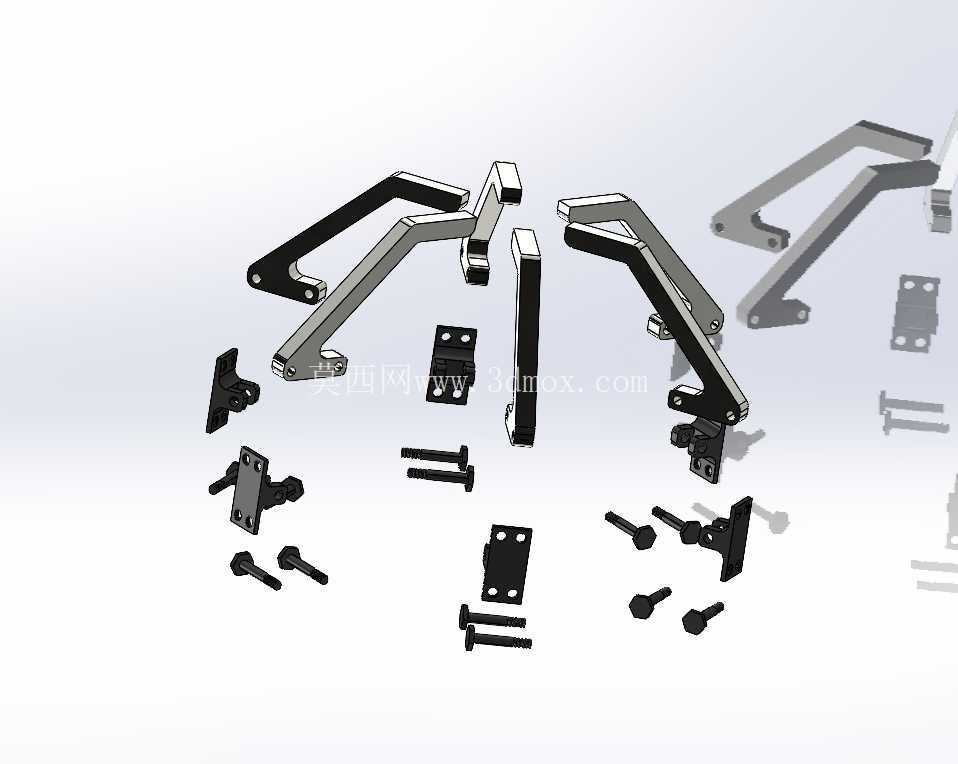

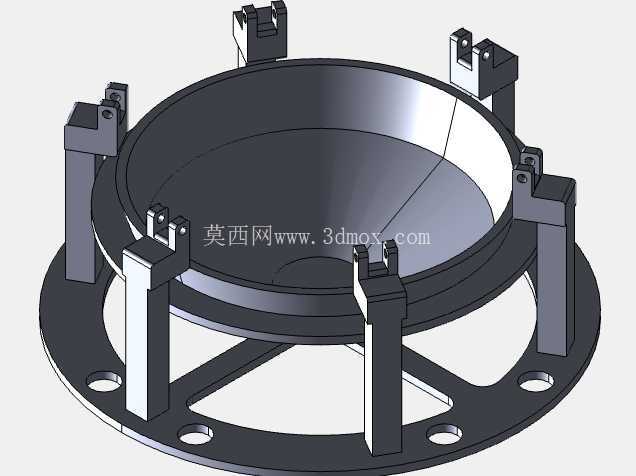

　　弹射触发后的锁止释放结构采用分体式卡扣设计，卡扣沿安装座周向分布，未触发时通过限位环约束卡扣位置，牢牢固定待弹射模块，触发时限位环轴向移动释放卡扣，弹簧组的弹力瞬间释放推动模块沿导向轴向外运动。导向结构采用多根平行导向杆配合直线滑动衬套，导向杆沿机构圆周方向均匀布设，滑动衬套采用低摩擦系数材质，既可以保证弹射过程中模块的运动直线度，又能减少滑动阻力，让弹簧储存的弹性势能尽可能转化为模块的弹出动能。

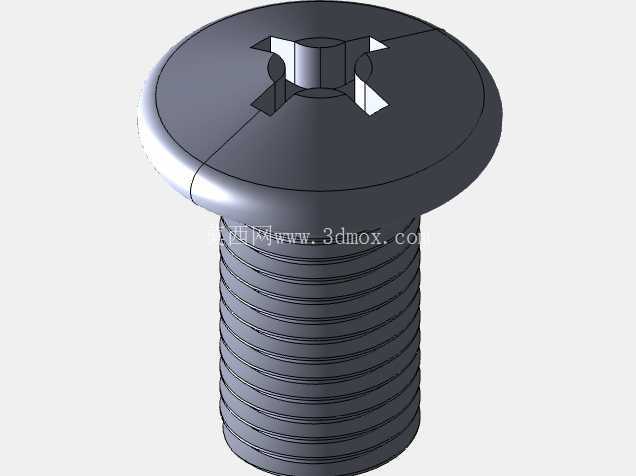

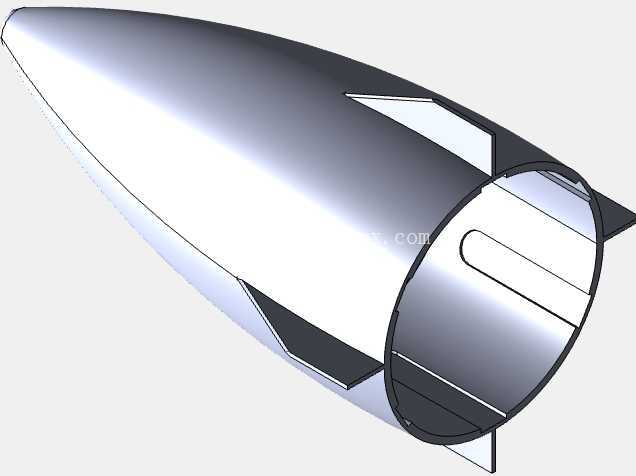

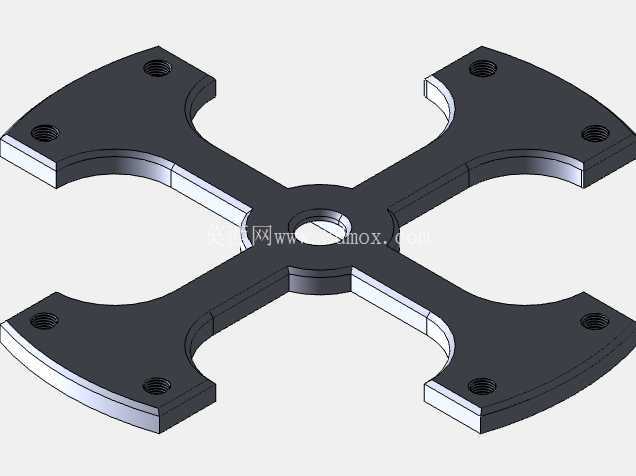

　　安装边界方面，机构整体采用圆柱段加锥头的外形结构，尾部设置有法兰连接接口，法兰面上预留均匀分布的安装孔位，可直接与主载体的对应安装座通过紧固件刚性连接，安装时需要保证机构轴线与载体弹射方向的同轴度误差控制在合理范围内，避免弹射时出现侧向分力影响弹出轨迹。设计过程中重点考虑了高速工况下的结构强度问题，所有受力部件均做了应力校核，卡扣的锁止接触面做了硬化处理，减少反复开合测试带来的磨损，弹簧的参数匹配经过多轮迭代，既要保证足够的弹射推力让模块达到要求的分离速度，又要控制弹射瞬间的冲击力不会损坏模块内部的精密元器件。

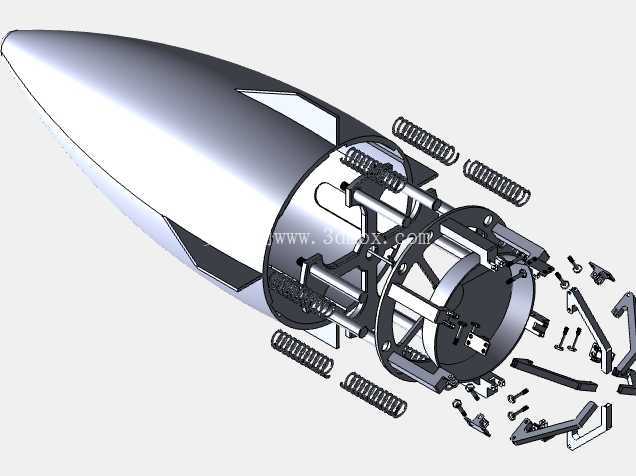

　　整套机构的零件拆分充分考虑了装配工艺性，每个部件都设置有对应的装配定位基准，组装时可以通过定位面快速完成各组件的对位，不需要复杂的专用工装即可完成总装，后期维护时也可以快速拆解更换易损的弹簧和卡扣部件。在实际应用场景中，这类弹射机构除了航天领域的速度模块释放，也可经过参数适配后用于高速设备的应急部件抛离、试验平台的快速弹出测试等场景，结构的核心可靠性点在于锁止机构的长期待机稳定性和弹射瞬间的动作一致性，设计时针对锁止结构做了防松处理，避免在长期振动工况下出现意外解锁的情况，同时弹簧的预压量经过精确计算，保证在允许的工作温度范围内，弹簧弹力的波动不会导致弹射速度超出设计允许区间。机构的外轮廓尺寸完全适配对应速度模块的安装舱位，锥头部分的外形与主载体的整体气动外形顺滑衔接，不会在飞行过程中产生额外的气动紊流，内部的容纳腔可以完整包裹待弹射模块的尾部结构，弹射行程经过精确计算，保证模块完全脱离机构约束时，已经获得足够的初始速度，不会出现模块与机构边缘发生剐蹭的情况。
