微型涡轮机双轴平衡安装支架结构

这套平衡架结构主要面向微型涡轮机的动平衡调校场景，在小型涡轮类动力部件的研发、试制与维修环节，这类工装的精度直接决定了涡轮运转时的振动水平，进而影响整套微型动力单元的使用寿命与运行稳定性。从实际应用场景来看，微型涡轮机由于转子尺寸小、工作转速高，哪怕是毫克级的质量偏心，在数万转的工作转速下都会产生足以破坏轴承结构的激振力，因此必须在装配完成后通过平衡架完成动平衡校正，这套结构就是为适配特定规格的微型涡轮机调校需求设计的专用承载工装。

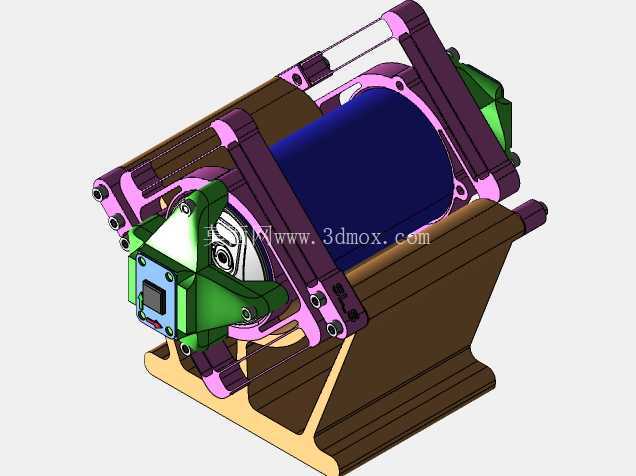

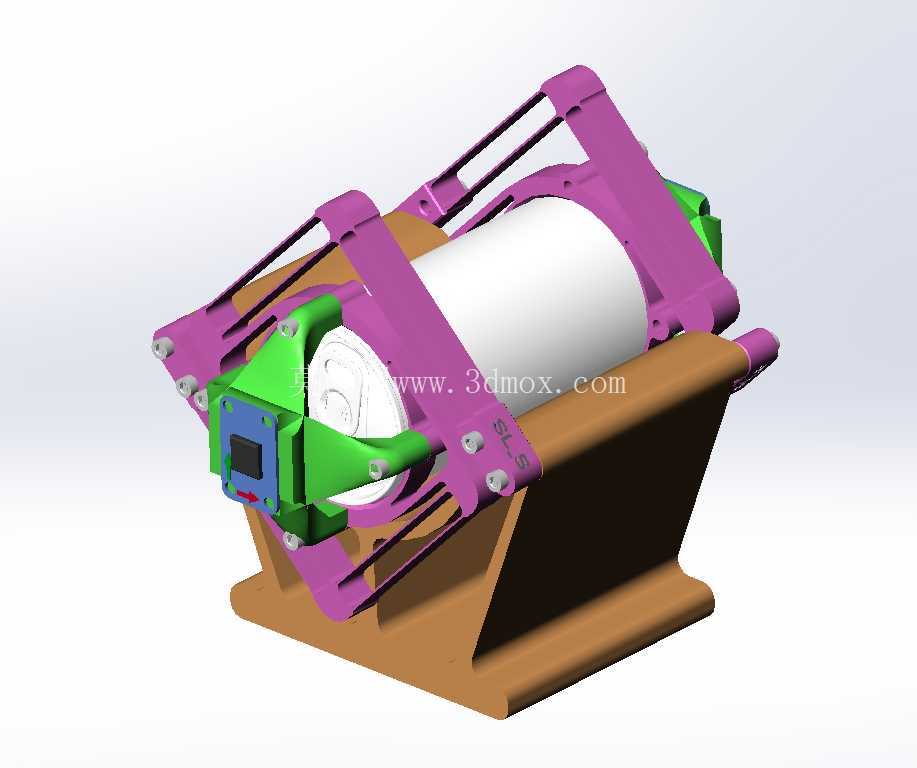

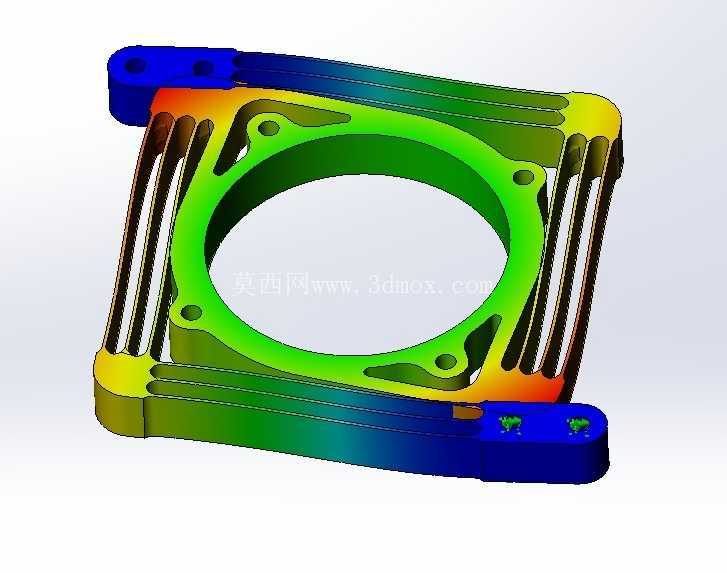

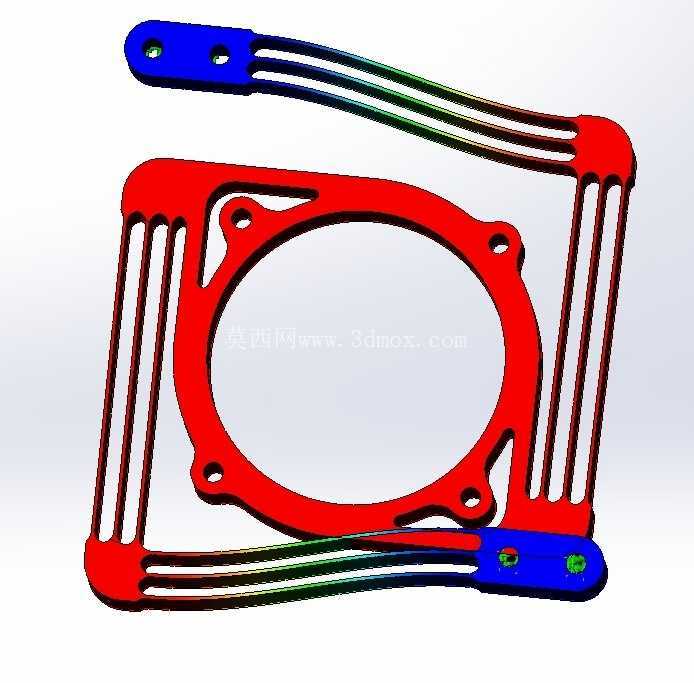

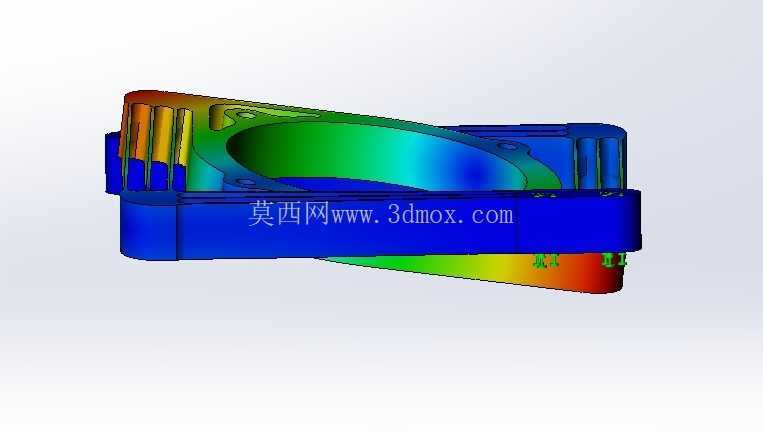

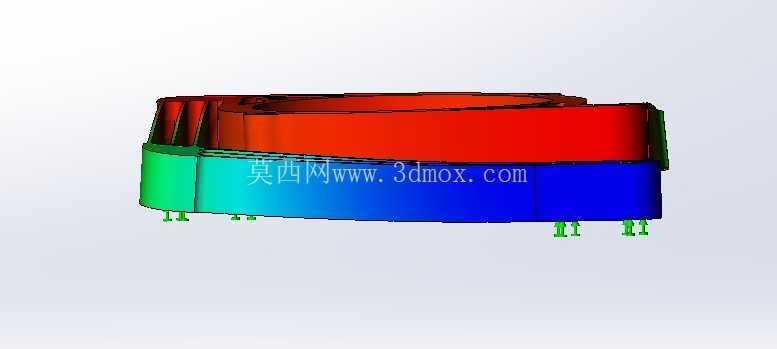

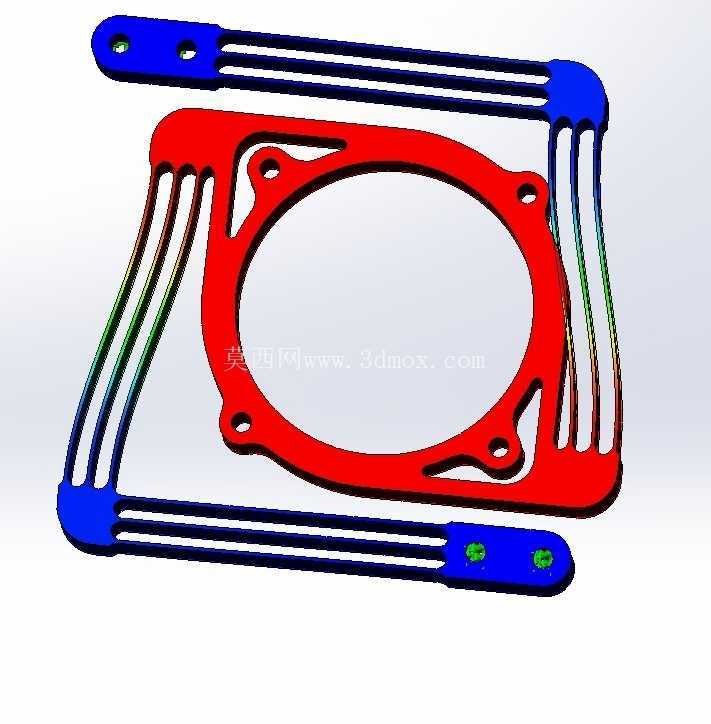

从功能特性上看，整套结构分为底座承载单元、侧向夹持固定单元、端部定位单元三个核心部分。底部的鞍型底座采用大平面接触设计，安装时可直接固定在平衡测试台的T型槽工作面上，底座的底面平面度公差控制在0.02mm以内，保证安装后整套工装的基准面与测试台台面平行，避免安装倾斜带来的测量误差。两侧的紫色支架为对称式结构，采用镂空减重设计，在保证结构刚性的前提下尽可能降低自身重量，减少工装本身的质量对平衡测试灵敏度的影响；支架上开设的长条形安装槽可适配一定尺寸范围内的涡轮机壳体固定，调整时只需松开支架上的紧固螺栓，即可沿槽位调整夹持间距，适配不同直径的涡轮机筒体安装需求。端部的绿色定位组件直接与涡轮机的端盖部位配合，其上设置的定位凸台与涡轮机端盖的安装孔位精准匹配，安装时可实现快速对位，避免反复调整装夹位置浪费调校时间；定位组件上预留的传感器安装位，可直接固定双轴加速度计，加速度计的测量方向分别对应涡轮转子的径向两个垂直维度，可同时采集两个方向的振动信号，为动平衡校正提供准确的数据支撑。

从设计思路来看，这套结构优先考虑了装夹便捷性与测量准确性的平衡。首先是装夹环节的快换设计，所有紧固点均采用标准内六角螺栓，操作空间充足，操作人员使用常规内六角扳手即可完成整套涡轮机的装夹与拆卸，单次装夹时间可控制在2分钟以内，适合小批量试制环节的频繁调校作业。其次是刚性匹配设计，支架与底座的连接部位采用加厚的过渡圆角，避免应力集中导致的结构变形，在涡轮机高速运转产生振动时，工装本身的固有频率避开了涡轮机的工作转速区间，不会发生共振干扰测量结果。再者是加工适配性，整套结构的所有零部件均采用常规机加工艺即可完成，底座可通过铣削加工成型，支架采用板材线切割后铣削安装槽即可，端部定位组件可通过数控铣加工完成，不需要特殊的加工设备，普通的机械加工车间即可完成整套工装的制作，也支持通过3D打印制作原型件用于前期的结构验证。

关于安装边界与尺寸适配，这套平衡架的底座安装孔位间距为120mm，适配市面上多数通用型动平衡测试台的安装槽距；两侧支架的可调间距范围为60mm至100mm，可适配筒体直径在50mm至90mm之间的微型涡轮机安装；端部定位组件的中心高与底座底面的距离为75mm，装夹后涡轮转子的轴线与测试台的回转轴线重合度误差不超过0.01mm，保证平衡测试的基准统一。在实际使用时，需要先将底座固定在测试台面上，打表校验底座上表面的水平度，确认误差在允许范围内后再安装两侧支架，根据待调校涡轮机的筒体直径调整支架间距，将涡轮机筒体放置在支架的支撑位上，扣合端部定位组件并紧固螺栓，最后将双轴加速度计固定在定位组件的预设安装位上，连接测试线路即可开始动平衡测试作业。需要注意的是，每次更换不同规格的涡轮机时，都需要重新校验支架的对称度，避免两侧支架高度不一致导致涡轮轴线倾斜，影响最终的平衡校正精度。整套结构没有多余的冗余设计，所有结构特征都服务于动平衡测试的装夹需求，没有为了外观增加不必要的曲面或装饰结构，完全从工程实用角度出发完成结构设计，能够满足微型涡轮机小批量试制、维修调校环节的平衡测试装夹需求。
