摩托车离合器蹄块结构三维设计

离合器蹄作为离心式离合器的核心执行部件，广泛应用于踏板摩托车、通用小型汽油机、园林机械、沙滩车等依靠离心力实现自动离合的动力传输场景中，是动力从发动机曲轴传递到传动系统的关键接触部件，其结构合理性直接决定了离合接合的平顺性、动力传输效率以及摩擦组件的使用寿命。从实际工况来看，这类蹄块工作时需要随离合器主动盘同步高速旋转，当发动机转速上升到设定阈值时，蹄块在离心力作用下绕安装销轴向外张开，外侧的弧形摩擦面与离合器从动鼓的内圆柱面紧密贴合，依靠摩擦力矩将动力传递给从动侧，带动后续传动系统运转；当转速下降到接合阈值以下时，蹄块在回位弹簧的拉力作用下向内收回，摩擦面与从动鼓脱离接触，切断动力传输，实现怠速状态下的动力分离。

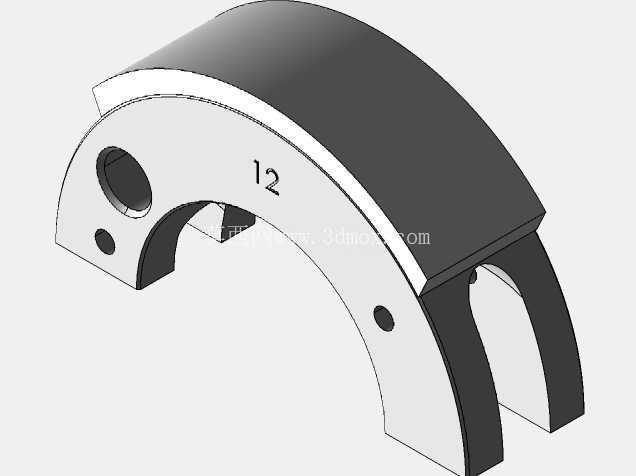

本次设计的离合器蹄采用分体式弧形蹄块结构，整体为半圆弧状的弯臂构型，主体部分采用压铸铝合金作为基体材料，兼顾轻量化与结构强度需求，外侧弧形摩擦面预留了摩擦片粘接安装位，可根据不同的扭矩传输需求匹配不同摩擦系数的摩擦衬片，避免基体直接与从动鼓接触造成的快速磨损。结构设计上，蹄块的一端设置有销轴安装孔，用于将蹄块铰接在离合器主动盘的安装柱上，作为蹄块张开、收回动作的旋转支点，孔位的尺寸公差严格控制在H7级，保证铰接转动灵活无卡滞，同时避免间隙过大导致的蹄块摆动异响；蹄块另一端设置有弹簧挂接槽，用于安装回位拉簧，两个对称布置的蹄块通过弹簧相互牵拉，保证低转速下蹄块能够可靠收回，不会出现半接合的磨损失效问题。蹄块臂身上设计有多个减重孔，在不降低结构刚性的前提下尽可能降低旋转件的自重，减小离心力变化的非线性影响，让离合接合的转速区间更稳定，同时减重孔也能在连续滑摩工况下起到辅助散热的作用，避免摩擦产生的热量在蹄块基体上堆积，造成铝合金基体强度下降或者摩擦片过热碳化。

从安装边界来看，这款离合器蹄的外圆弧半径匹配常规125cc级踏板车离合器从动鼓的内孔尺寸，安装孔中心到摩擦面外圆的径向尺寸经过反复校核，保证在最大张开位置时摩擦面能够与从动鼓完全贴合，接触面积不低于摩擦面总面积的85%，避免局部接触压力过大造成的摩擦片偏磨；蹄块的轴向宽度与离合器主动盘的安装槽宽度匹配，两侧预留0.1-0.2mm的轴向间隙，保证蹄块转动时不会与主动盘侧壁发生摩擦卡滞。设计过程中重点校核了蹄块臂的抗弯强度，在最大发动机转速对应的离心力载荷下，蹄块臂的最大变形量控制在0.05mm以内，不会因为离心力过大导致蹄块臂弯曲变形，造成摩擦面贴合不良；同时对铰接孔位置的应力集中区域做了圆角过渡处理，避免反复开合动作下出现应力疲劳断裂。在摩擦面的型线设计上，没有采用纯圆弧的简单构型，而是根据蹄块绕销轴转动的运动轨迹做了型线修正，保证蹄块从开始接触从动鼓到完全压紧的整个行程中，摩擦面的接触压力分布均匀，不会出现边缘先接触的局部高压问题，让离合接合过程更平顺，减少起步时的抖动闯动问题。另外蹄块上的标识刻印位置特意选在非配合、非受力的臂身平面上，不会影响装配精度与结构强度，方便生产过程中的批次追溯与装配识别。这类结构的离合器蹄相比传统的整体式离合结构，具备更换维护方便、摩擦片利用率高、接合平顺性好的特点，能够适配不同功率等级的小型动力设备，在通用机械传动领域有着极高的应用普及率。
