面板安装式计数计时仪表压铸结构

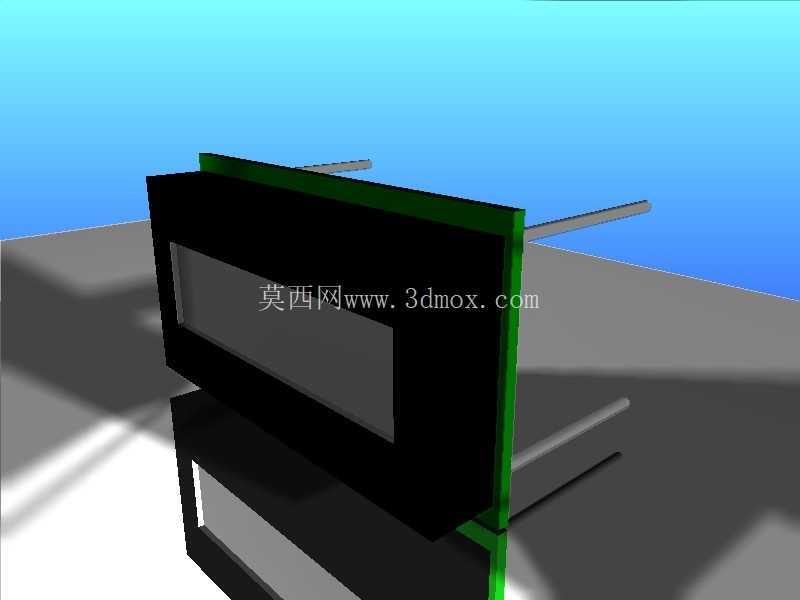

　　这类嵌入式安装的计数计时仪表，多应用在工业控制柜、生产线工位操作台、小型自动化设备的操作面板区域，用来累计设备运行时长、工件加工计数、工序节拍统计，是生产现场做产能核算、设备维保周期提醒、工艺参数记录的基础配套部件。从结构设计来看，这款仪表采用前后分体的装配逻辑，前端黑色面板是露在控制柜外侧的操作显示区域，做了内凹的显示窗口沉台，用来嵌入数码管或者液晶显示模组，窗口边缘的限位台阶刚好能压住显示面板的PCB边框，不需要额外打胶就能实现显示区域的防尘限位，面板四周做了微小的倒角，避免安装时刮伤操作人员手部，也能减少面板边缘和安装开孔之间的缝隙积灰。

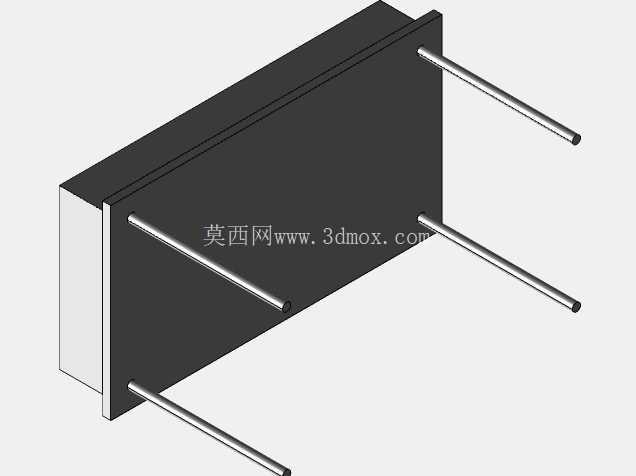

　　后端的绿色部分是仪表的壳体主体，采用压铸工艺成型，材质一般选用ADC12铝合金，压铸成型后做喷塑处理，既能屏蔽外部电磁干扰对内部计数电路的影响，也能提升壳体的结构强度，避免车间现场的磕碰导致壳体变形。壳体两侧伸出的金属杆是安装固定的导向兼锁紧结构，安装时不需要在控制柜面板后侧预留太大的操作空间，只需要把仪表从面板正面推入预先开好的方型安装孔，两侧的金属杆配合后侧的卡扣或者压片，就能把仪表牢牢压紧在面板上，这种安装结构比传统的螺丝固定效率高很多，适合批量组装控制柜的时候快速装配，后期维护拆卸也只需要按压两侧的卡扣就能把仪表从正面顶出，不需要拆开控制柜后侧的线槽和元器件。

　　从安装边界来看，这款仪表的面板尺寸比后侧壳体大一圈，形成的法兰边刚好覆盖安装孔的裁切毛边，对安装孔的加工精度容忍度较高，普通的激光切割或者数控冲床开的方孔，只要尺寸偏差在1mm以内都能顺利安装，不会出现缝隙过大或者卡装不到位的情况。壳体后侧的空间预留了接线端子的安装位置，深度方向的尺寸控制得比较紧凑，不会占用控制柜内部太多的纵深空间，适合在薄型壁挂式控制箱、小型桌面式设备上安装使用，不会因为仪表深度过大导致箱门无法闭合或者和内部的线槽、继电器发生干涉。设计的时候特意把显示窗口做了下沉处理，比面板表面低2mm左右，一方面可以避免车间现场的杂物磕碰损坏显示屏幕，另一方面也能减少环境光在显示面板上的反光，操作人员站在工位上稍微低头就能清晰看到显示的数值，不需要刻意调整视角。面板和压铸壳体之间采用卡扣加密封胶条的连接方式，正面的防护等级可以达到IP54，能够应对车间现场的少量飞溅冷却液、粉尘飘落的工况，不会轻易出现灰尘进入壳体内部导致电路短路的问题。内部的PCB安装槽在压铸壳体上直接一体成型，不需要额外增加塑料固定柱，减少了装配的零件数量，压铸出来的安装柱位置精度可以控制在0.1mm以内，PCB板对准卡槽推入就能到位，后续只需要打一颗固定螺丝就能完成PCB的固定，装配效率比全塑料壳体的仪表更高。两侧的安装金属杆采用不锈钢材质，和压铸壳体之间通过过盈压装固定，不会因为长期使用出现松动，压装的时候做了定位台阶，保证两侧金属杆的平行度偏差在0.2mm以内，推入安装孔的时候不会出现卡滞。

　　这类仪表的计数输入一般兼容NPN和PNP两种传感器信号，计时器可以选择累计通电时长或者外部信号触发计时，结构设计上把接线端子布置在壳体后侧的最下端，接线的时候线缆自然向下弯折，不会和上方的PCB元件产生干涉，端子的螺丝采用防滑脱设计，拧到最大行程也不会从端子座上掉落，适合车间现场的电工快速接线，不会出现螺丝掉进控制柜内部的隐患。压铸壳体的外表面做了细微的磨砂纹理，不容易残留指纹和油污，日常清洁的时候用干布擦拭就能去掉表面的灰尘，不会因为长期使用出现表面发亮、划痕明显的问题。面板部分采用阻燃ABS材质注塑成型，和压铸壳体之间的连接缝隙控制在0.3mm以内，既不会出现明显的装配断差，也能预留温度变化带来的膨胀余量，避免冬夏温差大的时候出现面板翘曲的问题。
