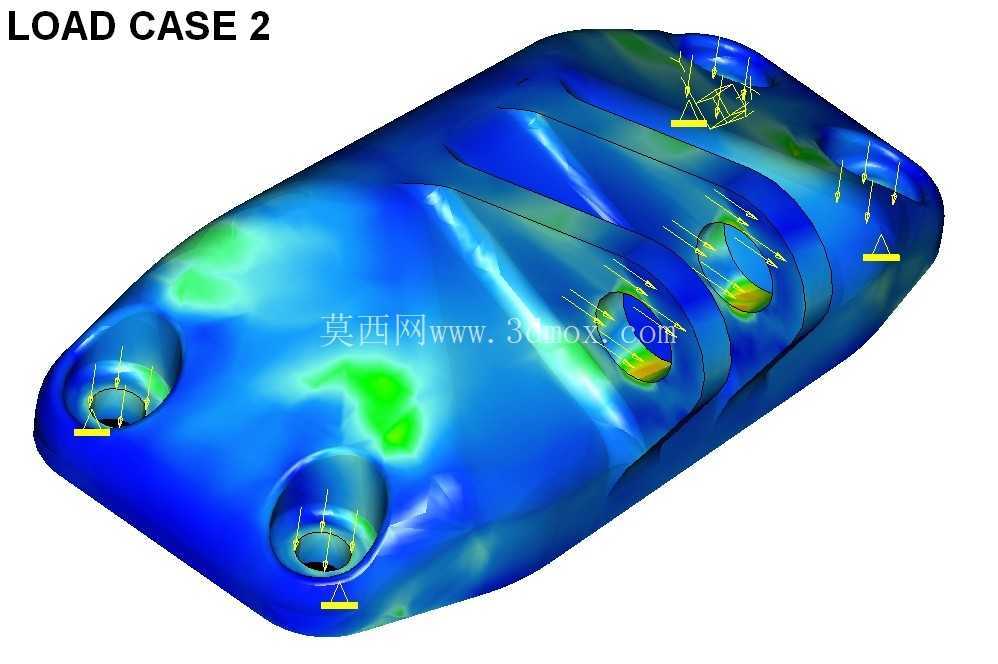

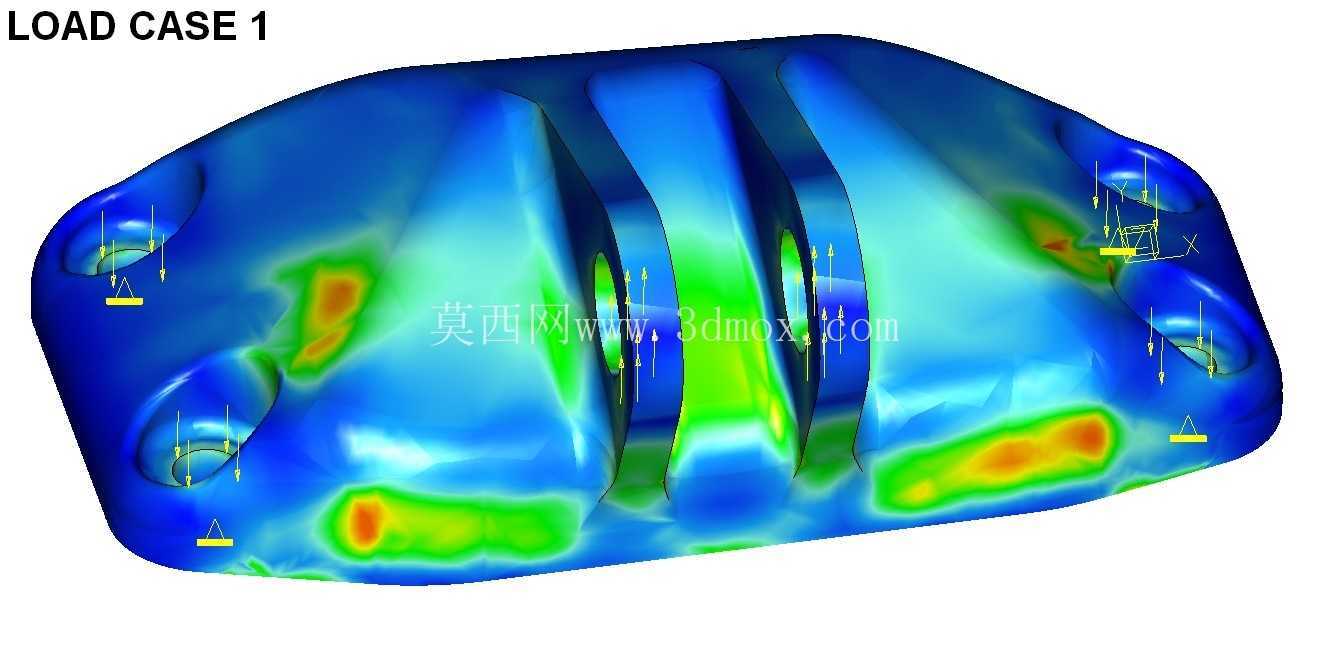

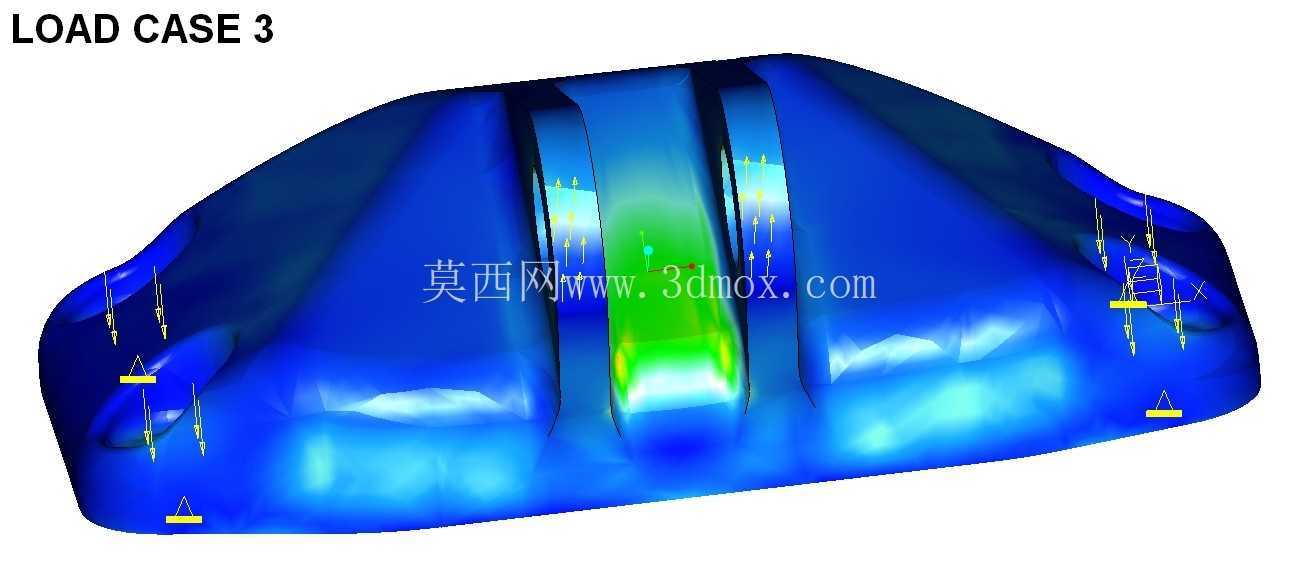

该支撑结构主要应用于航空喷气发动机的机载安装场景,承担发动机本体与机身安装段之间的载荷传递作用,在发动机运行过程中,需要同时承受轴向推力、径向振动载荷以及飞行工况下的交变过载,是动力系统安装环节的核心承力构件。从结构设计逻辑来看,该构件采用了仿生拓扑优化的筋条布局,两侧对称分布的放射状加强筋沿着主载荷传递路径排布,在保证整体刚度满足工况要求的前提下,最大化去除了非承力区域的材料冗余,最终实现了超过五成的结构减重效果,这一设计思路完全匹配航空航天领域对构件重量控制的严苛要求,能够有效降低机载结构的无效载荷占比,提升整机的推重比表现。

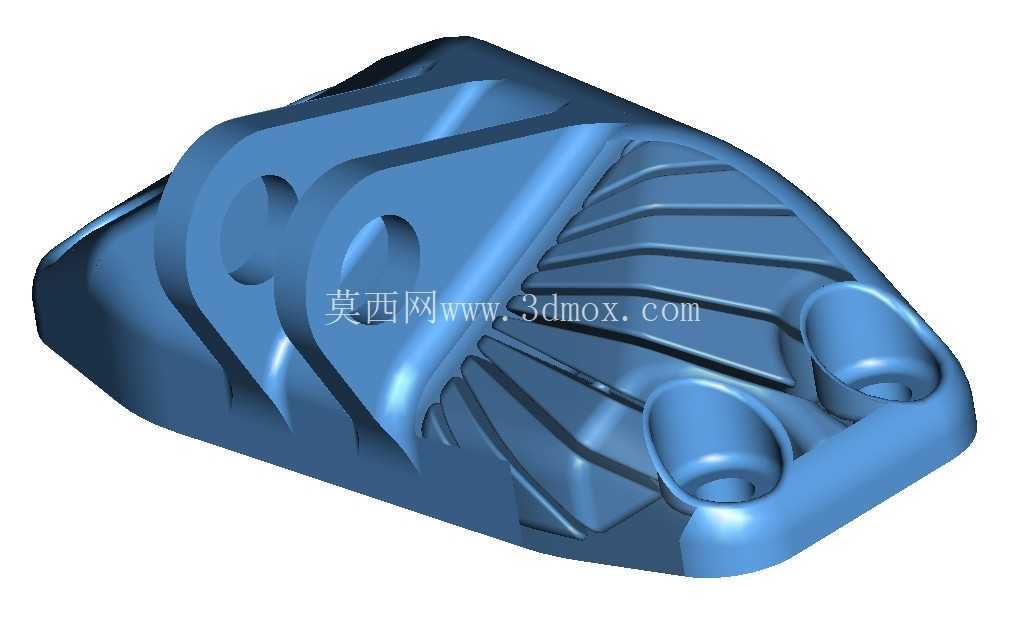

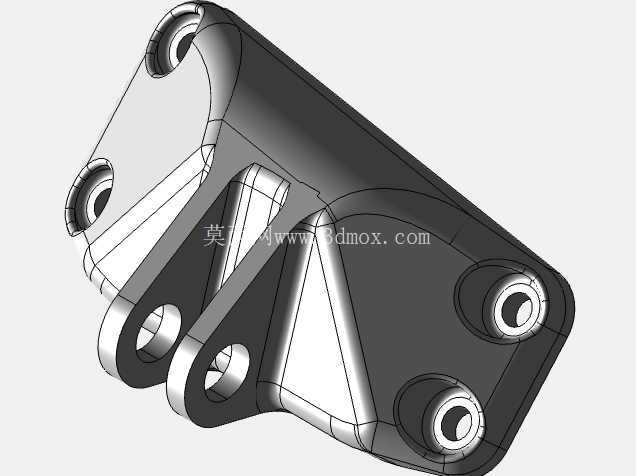

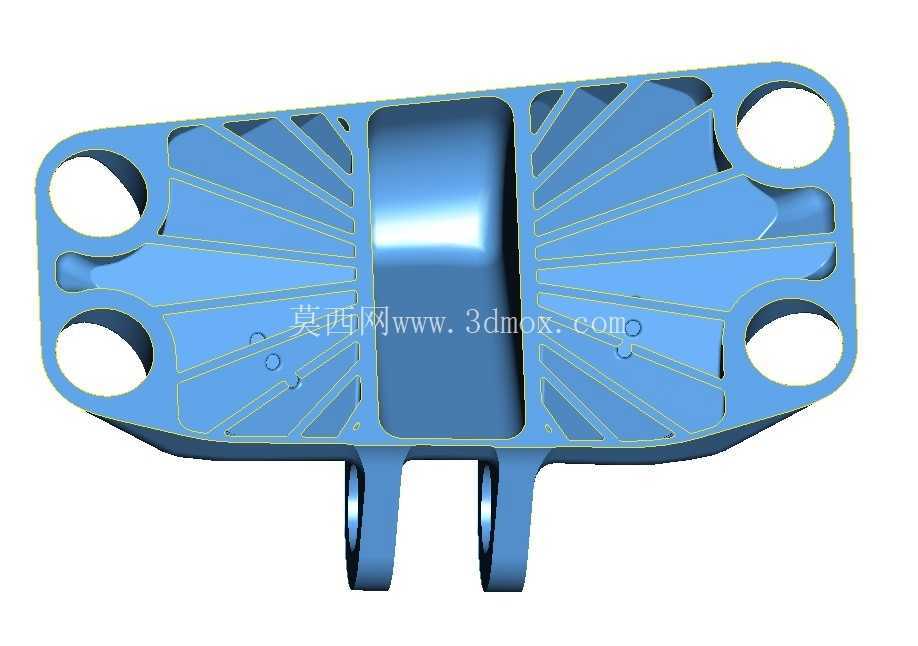

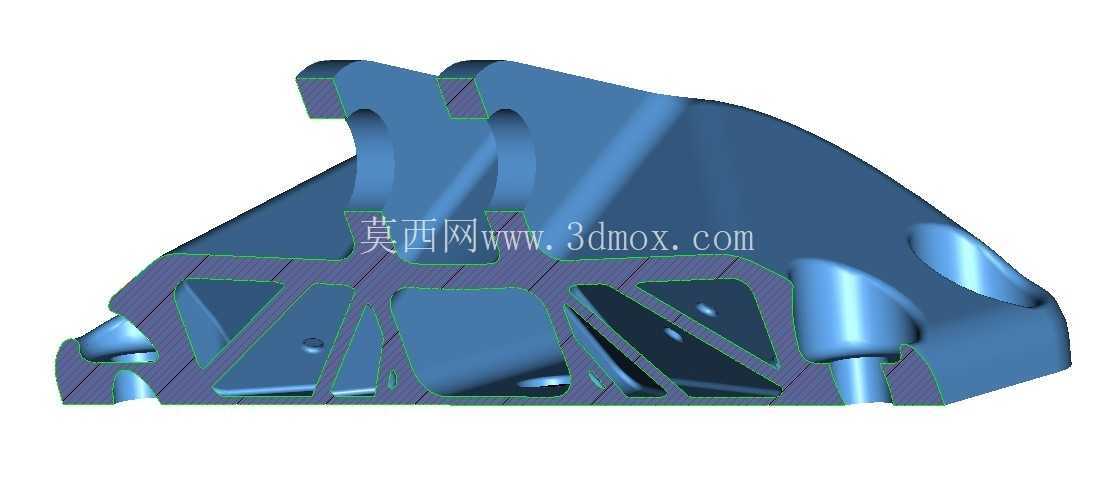

构件的安装边界设计清晰,四角设置的贯通式安装孔用于与机身侧的安装座进行螺栓紧固,孔位周边做了局部加厚处理,避免螺栓预紧力造成的局部应力集中;下方伸出的两个带孔支耳则用于与发动机本体的安装接口对接,支耳的内孔做了同轴度公差预留,能够适配安装过程中的微小位置偏差,降低装配难度。从结构细节来看,中间区域的矩形凸台是主要的载荷承载基体,所有放射状筋条均从该基体向四周安装孔延伸,筋条的厚度从基体向边缘逐渐过渡,既避免了截面突变带来的应力集中问题,也进一步优化了材料的分布效率;筋条之间的镂空区域在减重的同时,也为发动机运行过程中的散热提供了流通空间,能够减少动力单元热量向安装结构的传递,降低连接部位的热应力影响。
在实际工程应用中,这类支架的设计需要反复迭代载荷工况,既要满足地面试车阶段的静强度要求,也要覆盖高空飞行时的温度交变、振动疲劳等复杂工况,该结构的筋条走向完全贴合主应力迹线,能够让每一处材料都发挥最大的承力作用,避免传统等厚度支架存在的材料浪费、局部应力过剩的问题。对于结构设计从业者而言,这类拓扑优化后的承力构件建模过程中,需要重点关注筋条与基体、安装孔位的过渡圆角处理,所有转角位置都需要设置合理的圆角半径,避免加工和使用过程中出现应力开裂的问题;同时安装孔的位置度公差需要严格匹配上下游接口的尺寸要求,保证装配时的互换性。
这类轻量化支撑结构的设计思路,除了航空发动机领域外,也可以拓展到高速轨道交通、新能源汽车动力总成安装等对重量控制有较高要求的场景,通过针对性调整筋条布局和安装接口尺寸,即可快速适配不同的载荷需求和安装边界,具备较强的设计参考价值。在建模实现过程中,需要先确定核心安装孔的相对位置尺寸,再构建中间的主承力基体,之后按照载荷路径绘制放射状筋条的轮廓,通过拉伸、布尔运算完成基础结构后,再对所有过渡位置做圆角处理,最后做壁厚的均匀性检查,避免出现局部壁厚过薄导致的强度不足,或是壁厚过厚导致的成型缺陷。
