矿泉水处理厂成套工艺设备三维设计

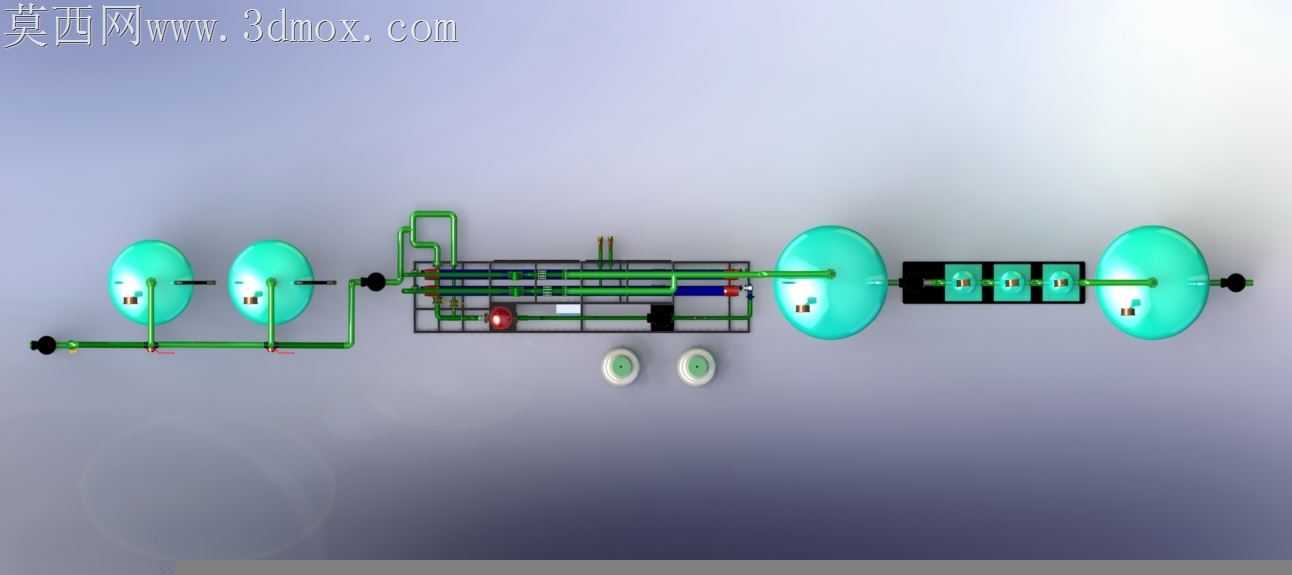

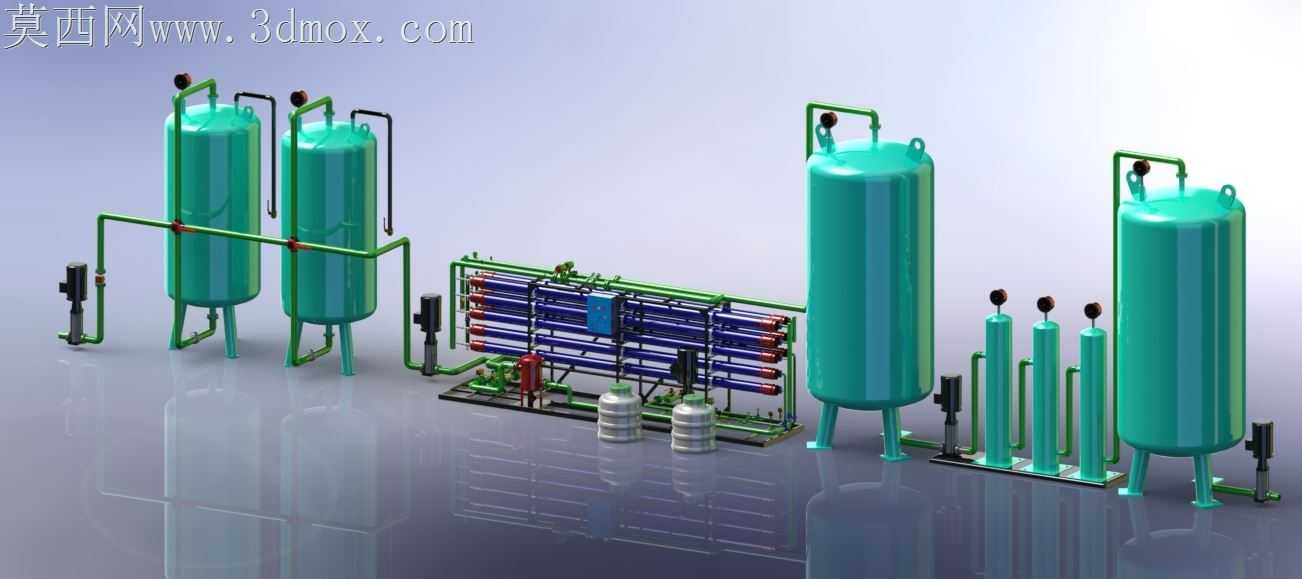

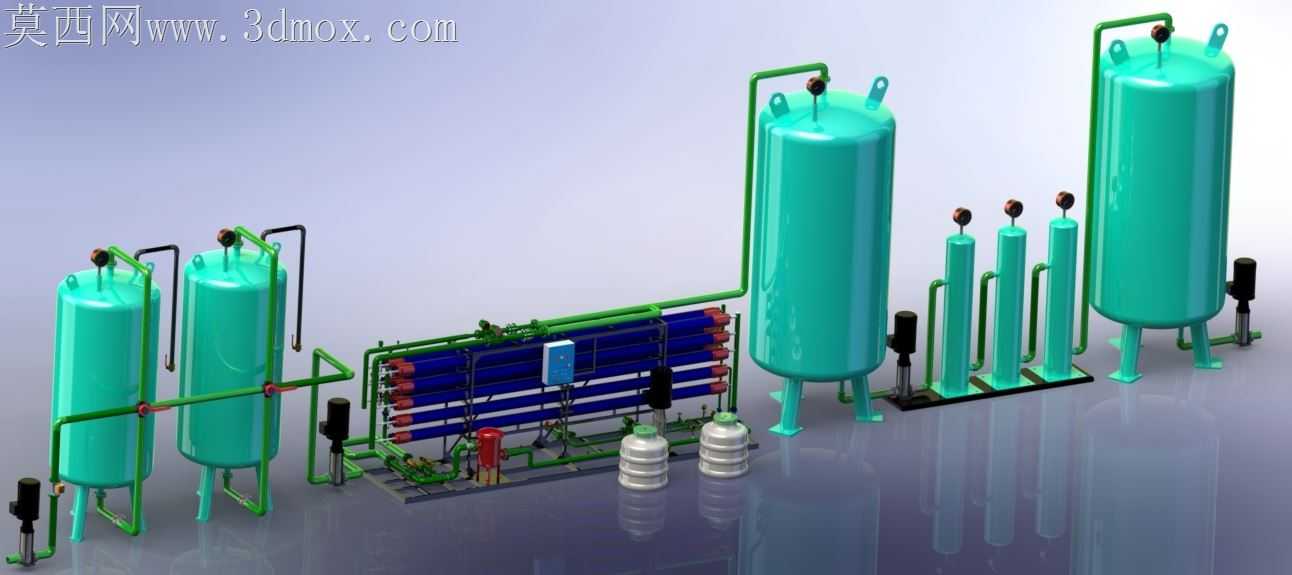

现场水处理设备安装常出现管道错位、罐体支脚受力不均、膜组检修空间不足的问题，这套矿泉水处理厂的三维设计从装配逻辑视角出发，把所有干涉风险在建模阶段就逐一消解。立式过滤罐体的支脚没有采用通用对称排布，而是顺着地面承重梁的走向微调了安装角度，每个支脚的固定孔位都预留了2mm的横向调节余量，避免现场基础浇筑偏差导致罐体无法落位。罐体之间的连接管道没有走规整的直角排布，顺着膜组设备的接口走向做了缓弯过渡，弯头处的法兰对接面特意留了0.5mm的密封压缩余量，不用现场强行掰扯管道就能对齐密封面，减少后期漏水隐患。反渗透膜组的框架做了分层快拆设计，每层膜壳的固定卡扣都避开了下方管道的检修路径，更换膜元件时不用拆卸周边管路，掀开卡扣就能直接抽出膜壳，比传统焊接框架的检修效率提升近四成。管道上的阀门手柄朝向全部顺着操作通道排布，没有出现手柄贴墙、被相邻罐体挡住的情况，操作人员站在巡检通道上就能完成所有阀门的开关操作，不用侧身挤到设备缝隙里操作。罐体顶部的排气阀引压管顺着罐体爬梯的侧边排布，没有悬空横跨在巡检通道上方，避免巡检人员碰头，也减少管道被外力碰弯的风险。前端增压离心泵的进出口做了软连接的预留位，泵体底座的减震垫安装槽和固定螺栓孔位做了同轴度校验，泵体运行时的震动不会顺着硬连接传递到罐体上，避免长期震动导致管道焊缝开裂。后端精密过滤器的排布顺着出水方向依次递进，每个过滤器的排污口都对准地面的排水槽位置，排污时不会溅到周边设备外壳上。整套设备的装配层级做了清晰的子组件划分，罐体、膜组、泵组、管路各自成独立装配单元，现场可以分模块吊装拼接，不用把所有零件散运到现场再逐一拼装，大幅缩短现场安装周期。每个对接法兰的螺栓孔位都做了对位标记，现场拼接时不用反复转动管道调整孔位，对准标记就能直接穿入螺栓紧固。管道支架的间距顺着管道管径做了适配调整，大管径输水管道的支架间距控制在1.5米以内，小管径加药管道的支架做了防晃卡扣，避免水泵启停时的水锤效应导致管道晃动移位。
