DY50-H板框式压滤机工业过滤设备结构

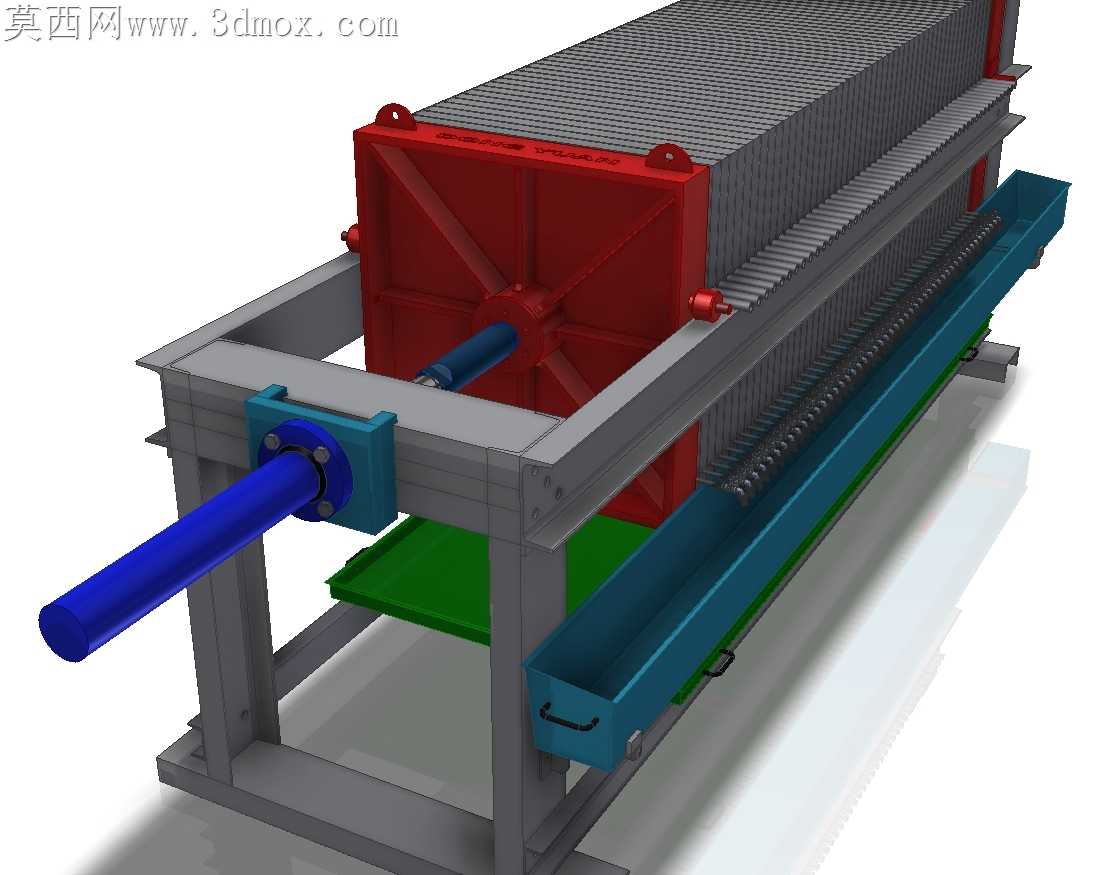

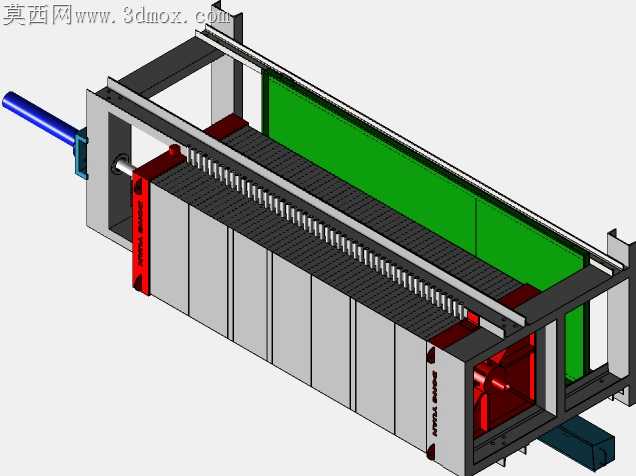

该设备为板框式压滤机，主要应用于化工、冶金、食品加工、污水处理、矿业选矿等领域的固液分离工序，是工业生产中实现悬浮液固液两相分离的核心处理设备，可将料浆中的固体颗粒截留形成滤饼，同时排出澄清滤液，满足物料脱水、废液净化、有用组分回收等生产需求。设备采用卧式机架布局，主体由压紧端板、滤板组、液压压紧机构、主梁机架、接液托盘、推板组件构成，整体结构沿主梁轴向排布，压紧液压缸布置在设备一端，通过蓝色活塞杆推动推板沿主梁导轨平移，实现对整组滤板的压紧与松开动作。滤板组整齐排列在两根平行主梁之间，压紧状态下相邻滤板形成封闭滤室，料浆通过进料通道进入各滤室后，在压力作用下滤液穿过滤布排出，固体颗粒被截留在滤室内形成含水率均匀的滤饼，待过滤周期结束后，液压机构松开，逐块拉开滤板即可完成滤饼卸料。机架采用型钢焊接框架结构，红色端板设置加强筋结构提升承压刚度，可承受过滤过程中滤室内的进料压力，避免端板变形导致漏料；主梁采用加厚型钢加工，表面做耐磨处理，为滤板滑动提供稳定支撑，同时承担滤板组、滤饼的全部重量。设备下方设置蓝色接液溜槽与绿色接液托盘，可收集滤板渗漏的滤液与卸料时散落的少量滤饼，避免污染作业场地，溜槽带倾斜导料面可将收集的液体导流至指定排液口。设计过程中重点考虑了压紧力的均匀传递，液压缸与推板之间设置同轴导向结构，避免压紧过程中推板偏斜导致滤板受力不均破损；滤板吊耳与主梁接触面做低摩擦设计，减少拉板时的运行阻力；整体安装边界需预留前端液压缸检修空间、侧面滤板吊装更换空间、下方接液装置的安装高度，进料口、出液口的连接位置与现场管线排布匹配，液压站可根据现场工况布置在设备侧方，通过高压油管与液压缸连接，设备运行时可通过调整液压压力适配不同浓度、不同颗粒特性的料浆过滤需求，滤板数量可根据处理量灵活调整，适配不同规模的生产线处理能力。
