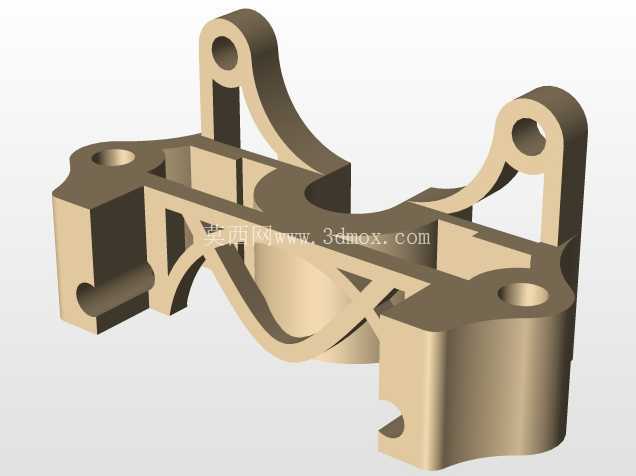

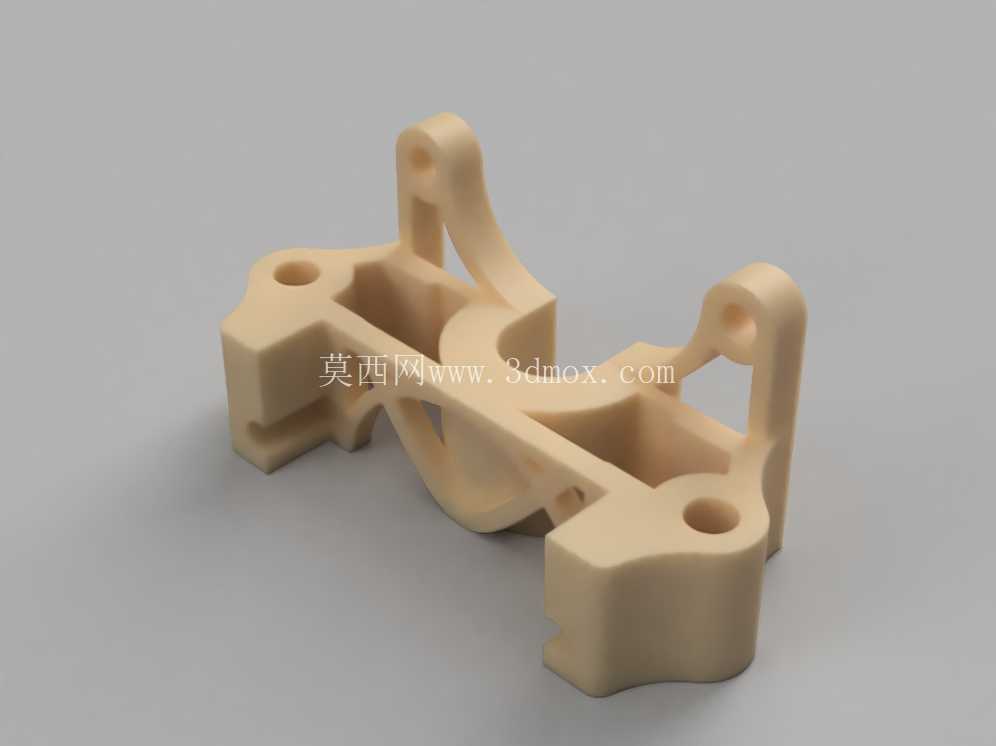

这款压铸成型的连接固定支座,主要面向小型机电设备、精密传动组件的装配场景,在桌面级自动化模组、小型无人机挂载结构、便携检测设备的内部支撑体系中都能适配,核心作用是实现两个异向排布构件之间的刚性连接,同时抵消设备运行过程中产生的小幅振动偏移,避免连接部位出现应力集中导致的疲劳断裂。从结构设计逻辑来看,整体采用了等强度拓扑优化思路,没有多余的冗余料厚,主体的弧形过渡筋条沿着应力传递路径排布,在支座承受垂直方向的安装载荷时,应力可以顺着弧形筋条均匀分散到四个安装凸台位置,不会在直角转角处出现应力截断的问题。
支座两端的立式凸耳上预留了同轴的安装孔位,孔位周边做了局部加厚处理,当穿入紧固件锁紧时,加厚区域可以分散螺栓的压紧力,避免薄壁部位被压溃变形;底部的两个块状安装座底面做了0.1mm的平面度公差预留,装配时可以和安装基准面完全贴合,不会出现翘边虚接的问题,安装座侧面的卡槽结构可以和设备机架上的定位凸条快速卡合,装配时不需要额外调整对位,能有效提升产线装配的效率。在安装边界的设计上,这款支座的整体外轮廓尺寸控制得非常紧凑,横向安装孔的中心距、立式凸耳的高度都做了标准化适配,既可以适配M3规格的内六角螺栓安装,也能兼容同规格的自锁快拆销,在需要频繁拆装维护的设备场景中,不需要完全拧下紧固件就能完成支座的拆卸更换。

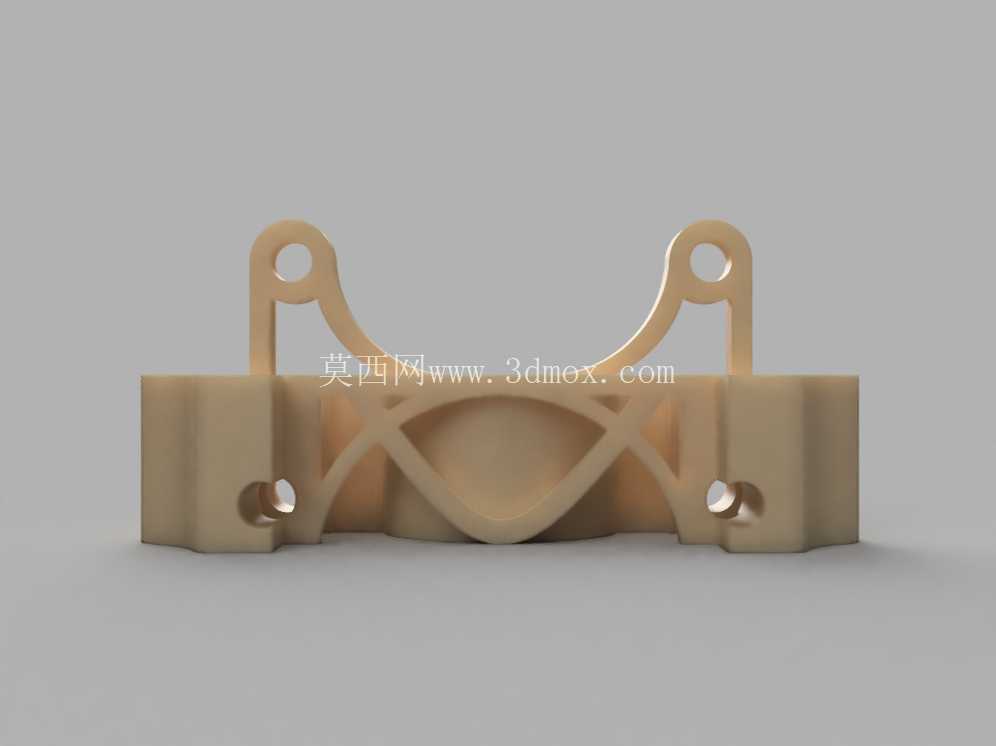

支座中间的弧形避让槽是设计中的关键细节,这个槽位刚好可以容纳直径在20mm范围内的圆形杆件或者管线穿过,不会和被连接的运动构件产生运动干涉,在做运动仿真校核的时候,预留了至少2mm的安全间隙,即使构件在运行过程中出现小幅的径向跳动,也不会和支座本体发生摩擦剐蹭。从压铸工艺的适配性来看,所有的转角位置都做了R1.5以上的圆角过渡,没有尖锐的直角结构,既方便压铸模具的加工,也能减少压铸过程中铝液填充时的涡流卷气问题,降低成品内部出现气孔缩松的概率;支座的壁厚整体控制在2.5mm左右,不同壁厚的过渡位置都做了渐变斜度处理,避免压铸冷却过程中因为冷却速率不一致出现表面凹陷或者内部应力裂纹。
实际使用过程中,这款支座可以承受的静态垂直载荷能达到200N,在10-50Hz的振动频率范围内持续工作200小时也不会出现结构变形,完全满足小型机电设备的使用强度要求;和同尺寸的实心铣削加工支座相比,这款压铸结构的重量降低了42%,既符合便携设备的轻量化设计需求,也能有效控制批量生产的材料成本。在做三维建模的时候,所有的安装孔位都做了装配公差预留,孔位的同轴度公差控制在0.05mm以内,装配时不会出现螺栓卡滞的问题,底部安装面和凸耳安装孔的垂直度公差也做了严格设定,保证安装之后被连接构件的位置精度符合设计要求,不会因为支座的形位公差偏差导致整个传动系统出现卡滞或者偏磨的问题。
