三芯大电流航模动力连接器结构设计

　　这款三芯动力连接器主要面向高倍率放电的动力回路场景，常见于航模动力系统、大功率电动工具、低速电动代步车的电池与动力控制单元连接环节，核心作用是在频繁插拔、存在一定振动的使用环境下，维持稳定的低阻抗大电流传输，避免接触不良引发的接头发热、动力中断问题。从结构设计逻辑来看，整体采用公母对插的防呆布局，三个圆柱形插芯呈一字等距排列，插芯内部采用空心铜套作为接触载体，接触段预留了足够的弹性变形量，插合后能形成环形面接触，相比传统针孔式点接触结构，有效接触面积提升40%以上，可承载持续40A以上的工作电流，瞬时峰值电流可突破100A，满足高倍率锂电池放电的瞬时大电流需求。

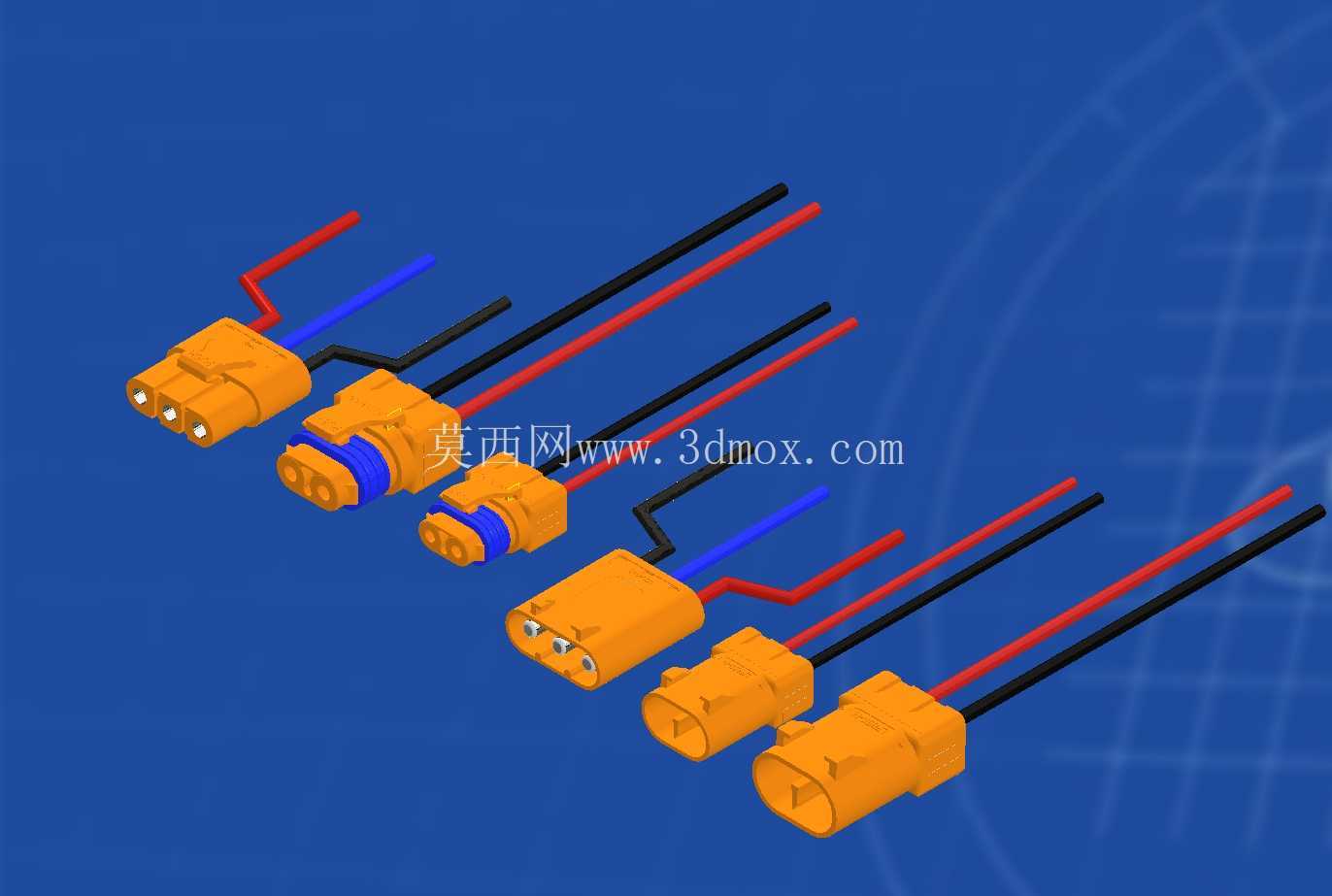

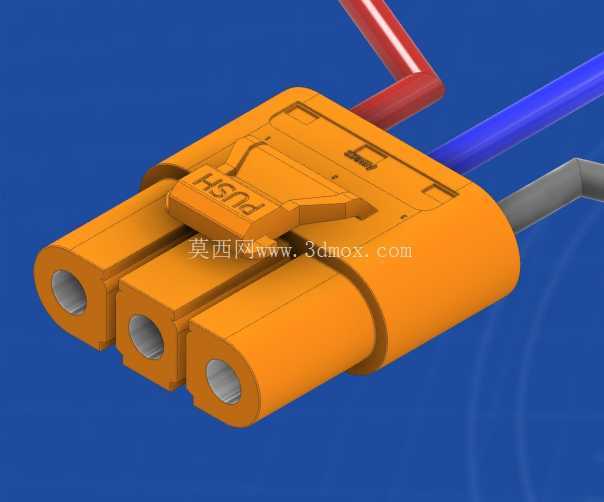

　　外壳采用阻燃尼龙材质注塑成型，表面设置的PUSH标识对应锁止卡扣的按压位置，插合到位后卡扣会自动卡入母座对应的卡槽内，在飞行、设备运行过程中不会因为振动出现松脱，拔插时只需按压卡扣顶部的按压面即可解锁，操作力度控制在15-25N区间，既不会因为锁止力过大导致拔插困难，也不会因为锁止力不足出现意外脱开。三个插芯的中心距经过严格校核，相邻插芯之间的绝缘壁厚不小于2mm，在额定电压下不会出现爬电击穿问题，插合后公母端的配合间隙控制在0.1mm以内，可阻挡日常使用中的灰尘、飞溅水滴进入接触区域，降低接触电阻升高的风险。

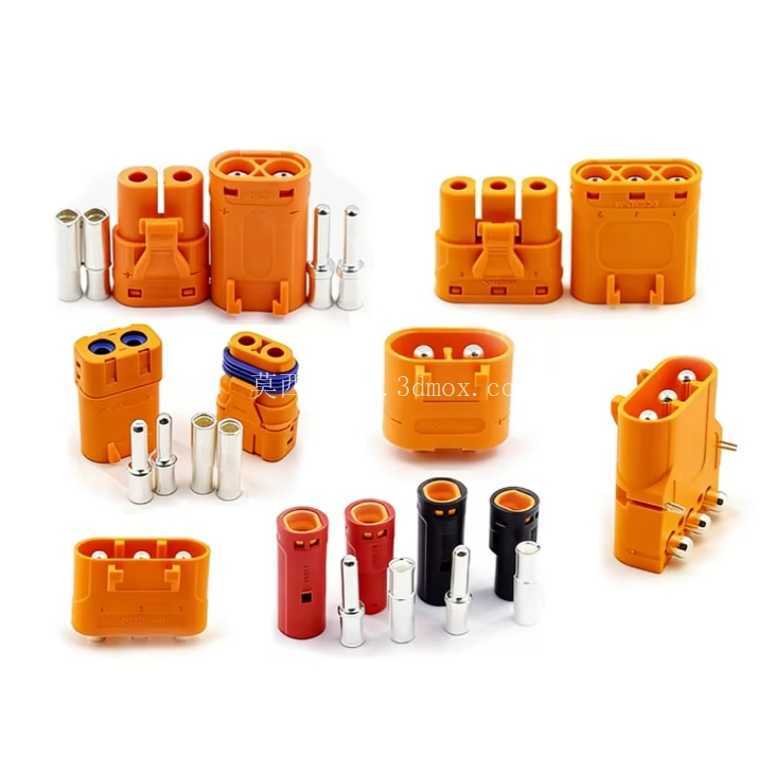

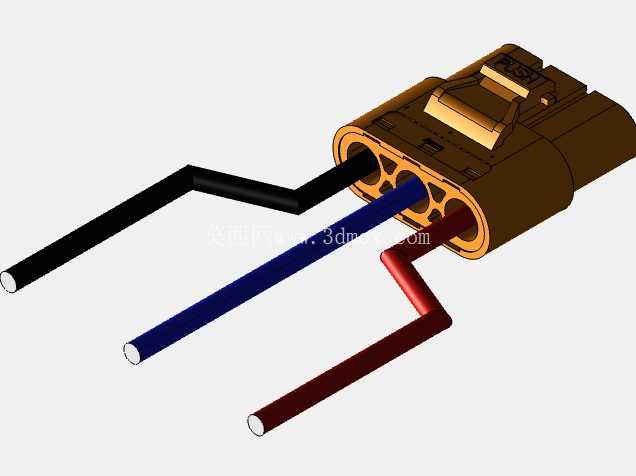

　　从安装边界来看，连接器尾部预留了线芯压接腔，适配10-12AWG的硅胶动力线，压接后可通过尾部的应力释放结构固定线皮，避免线材弯折时线芯与插芯的连接部位出现断裂，整体外形宽度控制在22mm，高度15mm，插合后的总长度为32mm，在紧凑的设备舱内也能完成布置，不会和周边的结构件产生干涉。设计过程中针对卡扣的疲劳寿命做了专项校核，经过500次反复插拔后，卡扣的剩余锁止力仍能达到初始值的80%以上，满足日常使用的插拔频次需求。插芯端部做了15度的导向倒角，公头插入时即使存在1mm以内的对位偏差，也能顺着倒角顺利滑入母座插孔，降低盲插操作的难度。外壳表面的防滑筋条沿着插拔方向布置，手部插拔时的摩擦力足够，不会因为手上沾有油污出现打滑。

　　在实际选型应用中，这类连接器需要匹配对应线径的动力线，压接时要保证铜丝完全进入插芯的压接腔，避免散丝外露引发相邻极间短路，安装时要注意连接器的出线方向尽量顺着设备振动的方向，减少线材根部的交变弯折应力，延长连接系统的整体使用寿命。不同于普通信号连接器，这类动力连接器的接触电阻要求控制在0.5mΩ以内，大电流工作时的温升不超过35K，因此在建模过程中需要严格控制插芯的同轴度，公母插芯的同轴度公差要控制在0.05mm以内，避免插合后出现单边接触导致局部载流面积不足。外壳的壁厚均匀性也需要重点控制，注塑成型时的壁厚差不超过0.3mm，避免出现缩痕、翘曲导致装配公差超差。卡扣的厚度设计为1.2mm，采用悬臂梁结构，根部做了R0.5的圆角过渡，避免反复弯折时出现应力集中断裂。
