手动立式滚轮支撑调节工装结构

这套立式滚轮支撑调节结构，在车间长型材加工、卷材转运放料、窄幅带料输送的工位上出镜率极高，很多做钣金加工、带材分切、管材校直的产线旁，都能看到功能逻辑高度相似的机构。不同于固定高度的刚性支撑，它的核心作用是给行进中的长尺寸工件提供可灵活调整高度的滚动承托，避免工件因为自身跨度大出现下垂挠曲，蹭到工作台面或者输送导轨造成表面划伤，也能抵消不同批次工件安装基准的高度差，让工件始终保持在同一作业水平线上。

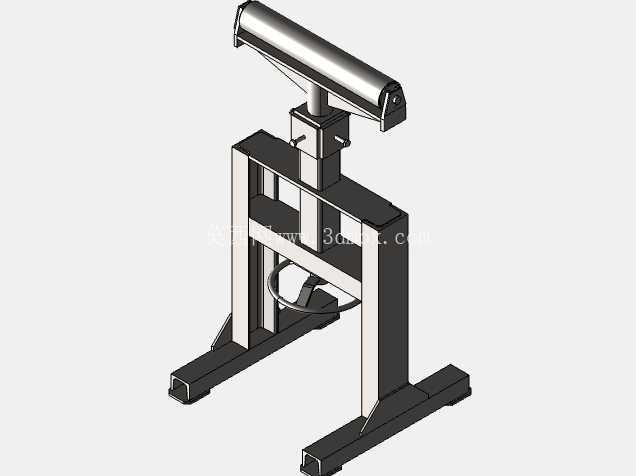

从结构设计逻辑来看，整个机构采用了门式框架作为承载主体，底部两根平行的横向支脚直接和安装台面接触，支脚做了加宽的平底设计，不需要额外打膨胀螺栓固定，靠自身结构重量就能保持稳定，临时挪动工位的时候只需要抬起移位即可，适配小批量多工位的柔性生产需求。两侧的竖向立柱采用平行双轨的结构形式，中间嵌套的升降滑座可以沿着立柱做上下方向的直线运动，滑座和立柱之间预留了小间隙，日常使用时只需要定期涂抹少量润滑脂就能保证滑动顺畅，不会出现卡滞的问题。滑座的锁紧靠侧面的顶紧螺栓实现，调整到需要的高度之后拧紧螺栓，就能把滑座牢牢固定在立柱上，承受工件的竖向载荷时不会出现下滑移位。

顶部的滚轮组件是直接和工件接触的承托部件，滚轮采用长圆柱式的结构，表面做了光滑的圆弧过渡处理，不会在工件接触面上压出划痕，滚轮内部嵌有自润滑轴承，转动阻力很小，工件在滚轮表面滑动或者滚动的时候，滚轮会跟着同步转动，把滑动摩擦转换成滚动摩擦，既减少了工件表面的磨损，也降低了工件行进时的阻力，工人推送长型材的时候不需要额外施加太大的推力。滚轮的安装座和升降滑座之间采用刚性连接，没有多余的活动间隙，承托工件的时候不会出现左右晃动的情况，保证工件行进的直线度。

在实际安装使用的时候，需要注意几个边界条件：首先是底部支脚的安装平面要保持基本水平，平面度误差控制在1mm/m以内，避免两侧立柱出现倾斜，导致升降滑座滑动卡滞，滚轮承托面出现偏斜；其次是升降行程的调整范围，这套结构的有效升降高度可以覆盖常规工位200-400mm的高度差调整需求，调整的时候要注意两侧滑座的高度保持一致，避免滚轮出现倾斜，导致工件往一侧偏移；另外在承载能力上，单组结构的额定承托载荷在50kg以内，适合承托薄壁管材、薄带材、小型铝型材这类轻量化的长尺寸工件，如果需要承托更重的工件，可以在同一工位并排布置2-3组同样的支撑结构，分散单点的承载压力。

很多一线的结构设计人员在做这类支撑工装的时候，容易忽略滚轮和安装座的间隙控制，间隙留的太大，滚轮转动的时候会出现窜动，工件行进的时候容易走偏；间隙留的太小，滚轮转动阻力变大，就失去了滚动支撑的意义。这套结构在设计的时候把滚轮的轴向窜动量控制在0.2mm以内，既保证了转动的灵活性，也不会出现工件偏移的问题。另外在框架的焊接工艺上，立柱和底部支脚的连接位置做了三角加强筋处理，承受偏载的时候不会出现焊缝开裂的问题，日常使用中不需要频繁做结构加固，维护成本很低。

在不同的应用场景下，这套结构还可以做灵活的改型：如果是用来承托表面要求极高的镜面不锈钢带，可以把金属滚轮换成包胶滚轮，进一步降低接触表面的硬度，避免压痕；如果需要频繁调整高度，也可以把侧面的顶紧螺栓锁紧换成快速夹钳结构，调整高度的时候不需要借助扳手，直接扳动夹钳就能完成锁紧松开，提升工位调整的效率；如果是用在自动化输送线上，还可以在滑座上加装位移传感器，实时反馈支撑高度，和整条产线的控制系统做联动，实现不同规格工件的高度自动适配。
