四轴飞行器BLDC电机平衡安装支架结构

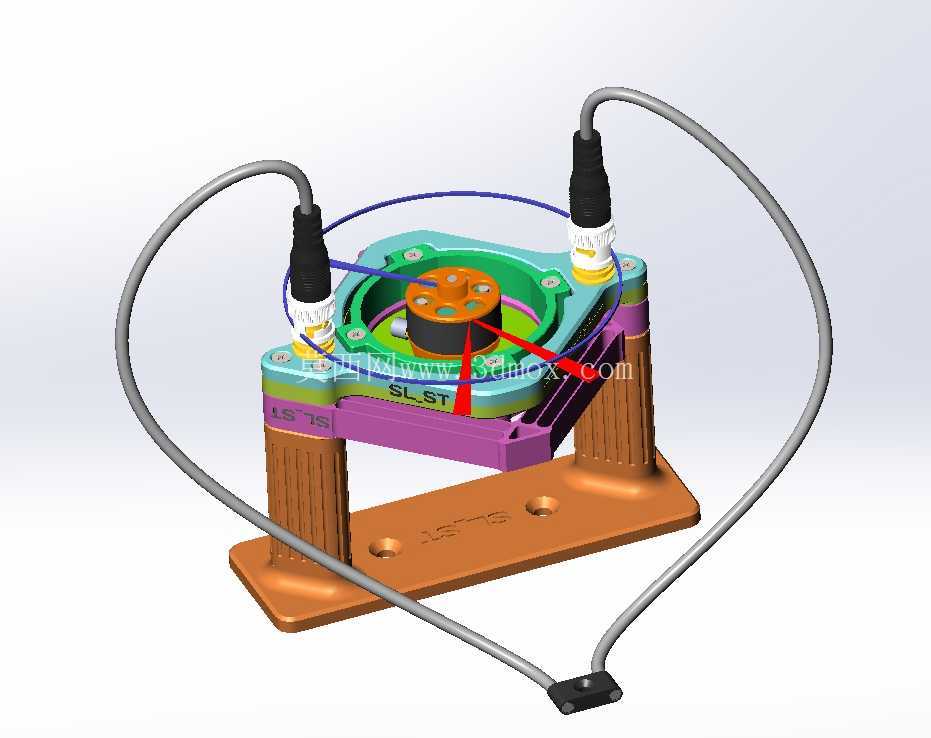

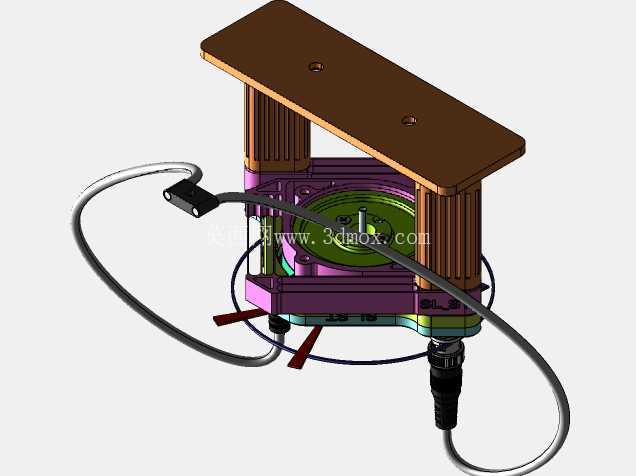

　　这套平衡安装结构主要面向小型多旋翼无人飞行器的动力单元装配场景，核心作用是为无刷直流电机提供稳定的安装基准，同时抵消电机高速运转时产生的径向振动与扭矩波动，避免振动传递至飞控传感单元影响飞行姿态解算精度。从实际装配逻辑来看，结构采用分层叠装设计，底部为带两个定位安装孔的矩形承托底座，底座表面做了平整化处理，安装孔位间距适配主流小四轴飞行器机臂的标准安装孔距，可直接通过螺栓固定在碳纤维或塑料机臂的安装平面上，底座上方的支撑立柱采用对称式分布，保证受力均匀传递至底座平面，不会出现单侧应力集中导致的结构形变。

　　中间层的承托平台为电机安装位，平台表面预留了对应BLDC电机的安装孔位，可直接适配22系列、23系列小型外转子无刷电机的安装尺寸，平台与下层支撑结构之间设置了多组缓冲限位结构，能够在电机运转时吸收高频振动，同时限制平台的横向位移量，避免振动幅度过大导致电机轴出现偏摆。走线结构的设计充分考虑了飞行器的实际装配需求，两根带防护套的动力线从电机接线端引出后，通过结构两侧的弧形走线槽延伸至底部出线口，走线槽边缘做了圆角过渡处理，避免飞行过程中振动导致线材外皮被结构棱角磨损，出线口位置设置了线材固定卡扣，可将动力线在底座位置做二次固定，防止线材受拉力直接作用在电机接线端导致脱焊。

　　结构的整体外形尺寸控制紧凑，安装后不会超出电机外径的投影范围过多，不会额外增加飞行器的迎风面积，对飞行续航的影响降到最低。设计过程中优先考虑了装配的便捷性，整个支架的分层结构均可通过标准螺栓完成拼接，不需要额外的定制紧固件，维护时仅需拆卸对应层的固定螺栓即可完成电机更换或者减震件的替换，不需要拆解整个支架结构。从受力角度分析，支架的支撑立柱采用了加强筋结构，在电机满油门输出最大扭矩时，立柱的形变量控制在0.1mm以内，能够保证电机轴始终保持垂直于安装平面，避免因支架形变导致的推力线偏移，影响飞行器的悬停稳定性。

　　平衡架的上层限位环能够对电机的上部径向位移做二次约束，当飞行器做剧烈机动动作时，电机受到的侧向冲击力会通过限位环传递至整个支架结构，避免电机安装座单侧受力过大出现断裂。整套结构的安装边界清晰，底座安装面到电机安装面的高度经过优化，既保证了足够的减震行程，又不会让电机整体高度过高导致飞行器重心上移，实际装配时搭配对应规格的减震胶圈即可达到最佳的减震效果，能够适配绝大多数消费级小四轴飞行器的动力改装与装配需求，也可作为小型云台动力单元的减震安装支架使用，拓展性较强。
