带散热壳体的软件无线电硬件结构

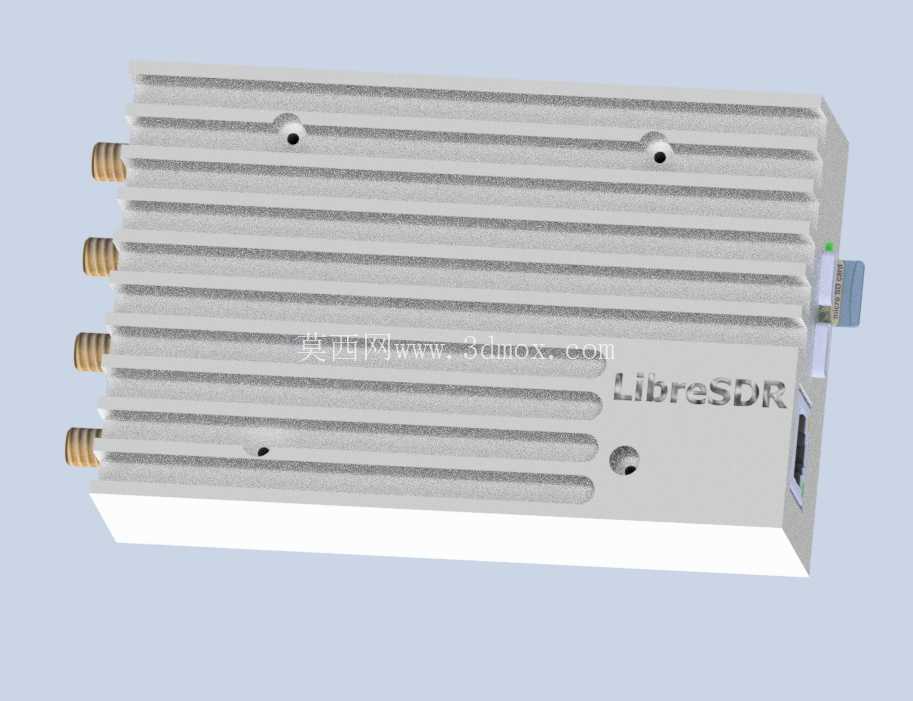

　　这款硬件结构的壳体采用一体化压铸成型工艺，主体为带平行散热鳍片的长方体构型，鳍片沿壳体长度方向等距排布，每道鳍片的高度、厚度均保持一致，相邻鳍片间的通风槽宽度均匀，可在自然对流或强制风冷场景下形成稳定的散热风道，将内部射频、信号处理模块工作产生的热量快速导出，避免长时间高负载运行时出现核心器件过热降频的问题。壳体侧面预留四个同轴射频接口安装位，接口采用标准SMA型接头的安装尺寸，接口端面与壳体侧壁保持齐平，接头尾部的走线空间在壳体内部做了局部避让，不会与内部PCB板的边缘器件产生干涉。

　　壳体端面预留Type-C型数据接口的开孔，开孔边缘做了0.2mm的倒角处理，既可以避免装配时刮伤接口外层的金属屏蔽壳，也能抵消压铸成型带来的尺寸公差，保证公头插入时的对位顺畅。壳体表面分布四个沉头安装孔，孔位分别靠近壳体的四个边角，沉孔深度与M3规格沉头螺钉的头部高度匹配，装配后螺钉头部不会突出壳体表面，既可以保证壳体安装到固定支架时的贴合度，也不会额外占用设备堆叠时的纵向空间。从结构设计的角度看，这款壳体的壁厚保持在2.5mm的均匀区间，散热鳍片与主体壳体的连接根部做了R0.5的圆角过渡，既可以降低压铸成型时的应力集中风险，减少成品出现冷隔、缩孔的概率，也能提升鳍片与主体之间的热传导效率，避免鳍片根部出现热阻过大的问题。壳体内部的腔体做了分区设计，靠近射频接口的区域预留了射频前端模块的安装空间，该区域的壳体侧壁厚度比其他区域厚0.8mm，可形成一定的电磁屏蔽效果，减少外部电磁干扰对射频接收灵敏度的影响，同时也能降低本地晶振、数字处理电路产生的高频噪声串入射频通路。靠近数据接口的区域预留了数字处理单元的安装位，该区域的壳体底部做了两个定位柱，定位柱的直径与PCB板上的定位孔间隙配合，装配时可以快速完成PCB板的对位，减少装配时的调整时间。

　　在实际应用场景中，这类软件无线电设备可用于无线信号监测、射频协议验证、业余无线电通信等场景，设备既可以固定在标准机柜的托盘上长期运行，也可以搭配便携支架用于外场的信号测试，壳体的整体尺寸控制在120mm80mm25mm的区间，既可以容纳下完整的射频接收、数字处理电路，也不会因为体积过大给外场携带带来负担。壳体的四个边角做了R2的圆角处理，既可以避免尖锐边角在装配、携带过程中划伤操作人员，也能提升壳体边角处的结构强度，减少意外跌落时出现边角开裂的概率。壳体表面采用喷砂氧化的表面处理工艺，既可以提升壳体的耐腐蚀性，适应不同温湿度的工作环境，也能让表面的触感更加细腻，避免裸手接触时留下明显的指纹痕迹。

　　在安装边界方面，壳体底部的两个安装孔中心距为105mm，侧边两个安装孔的中心距为65mm，可兼容市面上通用的小型设备安装支架，不需要额外定制转接件即可完成固定。射频接口的中心距保持18mm的标准间距，既可以满足多个SMA接头同时插拔时的操作空间需求，也不会因为间距过大浪费壳体侧面的安装空间。数据接口的中心距离壳体底部边缘的高度为12mm，当设备固定在安装板上时，数据线的插拔不会受到安装板的干涉，预留的操作空间足够手指完成插头的拔插动作。从结构可靠性的角度看，这款壳体的散热鳍片高度为8mm，鳍片厚度为1.5mm，在保证散热面积足够的前提下，鳍片自身的结构强度可以满足常规的振动、冲击测试要求，不会因为运输或使用过程中的振动出现鳍片变形、断裂的问题。壳体与上盖的配合面采用止口结构设计，止口的配合间隙控制在0.1mm以内，既可以提升壳体整体的电磁屏蔽性能，也能阻挡外界的灰尘、水汽进入腔体内部，提升设备在复杂环境下的工作稳定性。
