TBS CRSF纳米分集信号接收模块结构设计

这款射频信号接收模块的结构设计，完全围绕小型化穿越机、微型无人机的机载安装场景展开，在有限的板载空间内完成了功能分区与安装适配的平衡。从实际装机场景来看，这类纳米级分集接收模块主要用于FPV无人机的遥控信号链路，解决单天线接收时的信号遮挡、多径衰落问题，在无人机做复杂飞行动作、机身姿态快速变化时，通过双路天线的信号分集处理，始终保持遥控链路的稳定连接，避免飞行过程中出现信号断连导致的失控风险。

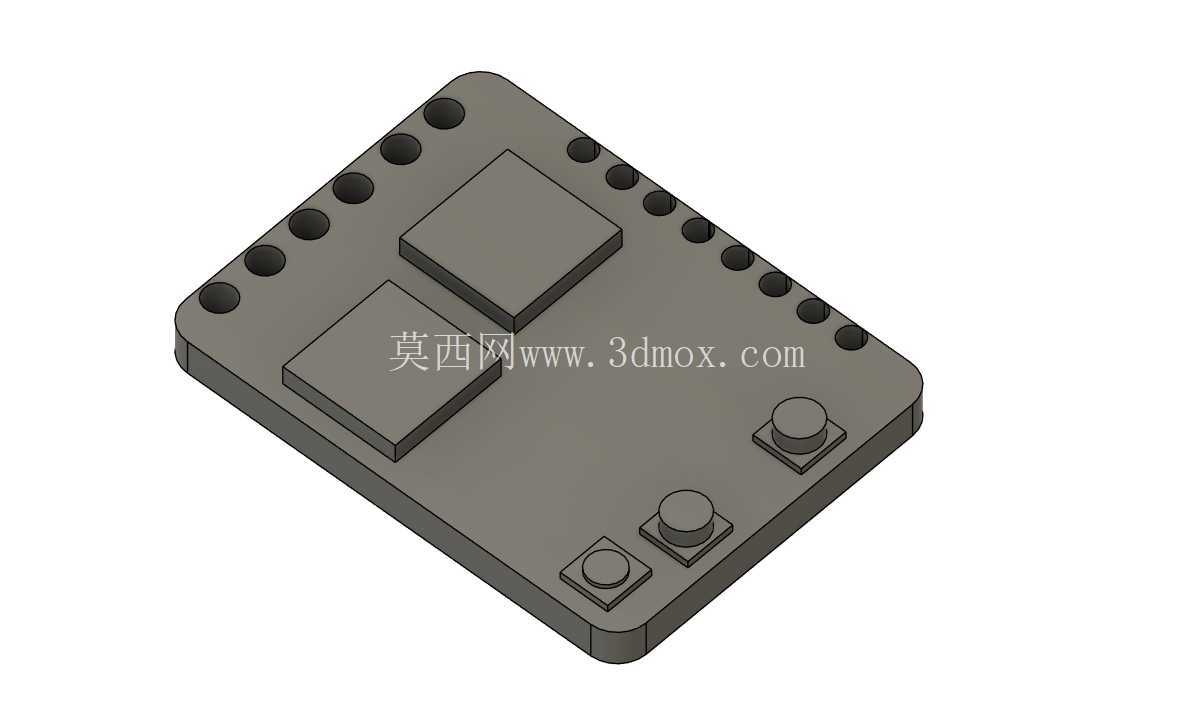

从结构布局来看，模块主体采用圆角矩形的板基设计，边缘排布的半孔焊盘用于模块与飞控主板的焊接连接，这种半孔工艺的设计既可以减少模块整体的安装占用面积，也能保证焊接后的结构强度，避免飞行过程中的震动导致焊盘脱焊。板面上两个凸起的方形屏蔽罩分别对应射频处理电路与基带解码电路，屏蔽罩的高度经过严格控制，既保证内部芯片有足够的散热空间，也不会因为过高导致装机时与上层机架结构产生干涉，屏蔽罩边缘与板基的焊接位做了下沉处理，减少焊接后屏蔽罩的整体突出高度。

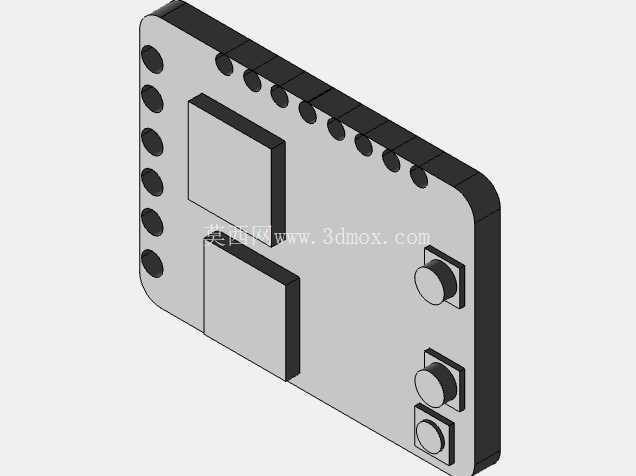

模块上的三个圆形凸起结构，其中两个尺寸稍大的为天线馈电连接座，采用贴片式设计直接焊接在板基边缘，对应分集接收的两路天线输入，连接座的位置避开了板上的高频走线区域，减少信号传输过程中的干扰；尺寸最小的圆形凸起为链路状态指示灯的导光柱，导光柱的高度与屏蔽罩顶面基本齐平，装机后可以从机架缝隙观察到模块的工作状态，不需要额外预留指示灯的观察窗口。

在安装边界的设计上，模块整体厚度控制在极低的水平，适配微型无人机内部狭小的堆叠安装空间，板基的四个角做了圆角处理，避免安装时尖锐的板角划伤机架上的其他线材或者绝缘层。边缘焊盘的间距按照通用飞控的外接接口标准设计，可以直接兼容主流的微型飞控板的预留焊位，不需要额外做转接板设计，减少装机时的配件数量与整体重量。

从设计思路上，整个结构完全服务于轻量化、小型化的机载使用需求，所有元件的布局都优先考虑信号完整性与安装兼容性：高频电路区域的屏蔽罩做了一体化设计，减少接缝处的信号泄漏；天线连接座的位置靠近板边，方便天线走线的引出，避免天线馈线在板面上弯折导致的信号损耗；所有贴片元件的高度都不超过屏蔽罩的顶面高度，保证模块可以直接贴装在飞控板的上方或者下方，不会因为元件突出导致堆叠间隙过大。

在实际使用中，这类分集接收模块的工作环境存在持续的震动与一定的温度变化，因此板基的材质选用了高TG的FR-4板材，屏蔽罩采用洋白铜材质，既有良好的电磁屏蔽效果，也有足够的结构强度，在飞行震动下不会出现形变导致内部元件受压。焊盘表面做了沉金处理，提高焊接的可靠性，同时抗氧化能力更强，在户外复杂湿度环境下也能保持稳定的电气连接。

模块的整体外形尺寸适配市面上绝大多数20mm*20mm、25.5mm*25.5mm安装孔距的微型飞控堆叠系统，板身没有突出的接插件，所有连接都通过边缘焊盘完成，安装时可以根据机架内部的空间选择直插焊接或者飞线连接，安装方式灵活。两个天线接口的间距经过优化，保证两路天线安装后有足够的隔离度，避免天线之间的信号耦合影响分集接收的效果，提升复杂环境下的信号接收灵敏度。
