封闭式双级圆柱齿轮减速传动装置

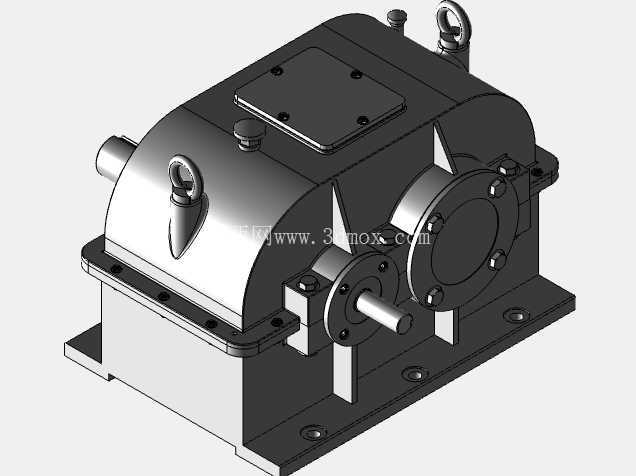

　　在冶金输送线、矿山给料设备、轻工包装生产线这类需要匹配原动机与执行端转速扭矩的工况里，这类闭式双级圆柱齿轮减速装置是动力传输链路里的核心部件，它的核心作用是把电机端输出的高转速低扭矩动力，通过两级齿轮啮合减速后，转换为执行机构需要的低转速大扭矩输出，同时保证传动过程的稳定性与负载承载能力。从结构设计逻辑来看，整个装置采用剖分式铸铁箱体作为承载基体，上下箱体通过定位销与螺栓实现精准合箱，箱体结合面做了精密铣削加工，保证合箱后的密封性能，避免润滑油渗漏同时阻挡外界粉尘杂质进入传动腔。箱体顶部设置的两个吊环是为了满足设备吊装转运的需求，在车间装配、现场安装就位时，可以直接通过吊环起吊整台设备，避免吊装过程中磕碰轴伸端或者法兰结合面。输入与输出轴的轴伸端都配置了透盖与密封件，不同轴伸的安装法兰可以适配不同的安装对接需求，侧置的轴端可以用来外接转速检测元件或者作为辅助动力输出接口，适配不同生产线的功能扩展需求。箱体底部的安装底座做了一体化加强筋设计，安装面上预留的四个螺栓沉孔是用来将整台减速机固定在设备机架或者混凝土基础上，安装时需要保证基础平面的平面度误差控制在合理范围，避免箱体安装后产生附加应力导致轴系偏载，加剧齿轮与轴承的磨损。

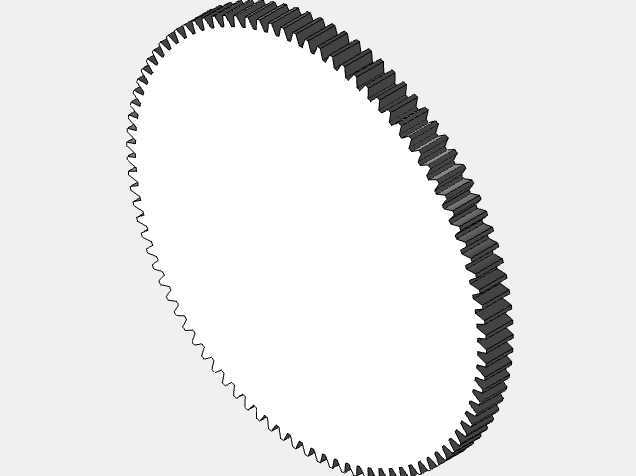

　　设计过程中，齿轮参数的匹配是核心环节，两级圆柱齿轮均采用渐开线齿形，通过合理分配两级传动比，让两级齿轮的承载能力尽可能匹配，同时让高速级与低速级齿轮的浸油深度处于合理区间，保证齿轮啮合时的润滑效果，高速级齿轮转速高，采用相对较小的齿宽避免搅油损失过大，低速级齿轮承受扭矩大，适当加大齿宽提升承载能力。轴系的支撑全部采用滚动轴承，轴承座孔与上下箱体一体镗削加工，保证前后轴承的同轴度，避免轴系运转时产生偏磨，轴承端盖与箱体之间设置调整垫片，用来调整轴承的游隙，同时补偿加工与装配过程中的尺寸误差。

　　箱体顶部的观察盖板可以在不拆解箱体的情况下，观察内部齿轮的啮合情况、润滑油的油质状态，也可以通过这个盖板口加注润滑油，箱体下部设置的油塞是用来更换润滑油时排放废油，日常维护时可以通过油位观察件确认箱内润滑油的油位高度，保证齿轮啮合区能得到充分润滑。在实际选型应用时，需要确认输入轴与输出轴的轴径、轴伸长度、键槽尺寸与对接的电机、工作机的接口尺寸匹配，安装时要保证输入轴与电机轴、输出轴与工作机轴的同轴度，避免采用刚性强制对接，否则会在轴端产生附加弯矩，轻则导致轴承过早损坏，重则出现断轴故障。

　　这类闭式减速装置相比开式传动结构，所有传动部件都封闭在箱体内部，润滑条件更好，能适应多粉尘、有一定湿度的工业车间环境，日常维护工作量更小，传动过程的噪音更低，运转平稳性更好，适合长期连续运转的工况。在三维建模过程中，这类装置需要重点关注上下箱体的合箱定位关系、齿轮啮合的侧隙与中心距偏差、轴系零件的装配干涉检查，尤其是轴承与轴、轴承与轴承座孔的配合尺寸，要符合公差配合要求，避免建模时出现尺寸链错误导致实际装配时零件无法安装。整个装置的外形轮廓充分考虑了安装空间的兼容性，箱体侧面的突出法兰结构没有超出安装底座的边界范围，吊装时吊环的位置经过重心核算，起吊时整台设备能保持水平状态，方便现场安装对位。
