大传动比双摆线盘减速传动结构

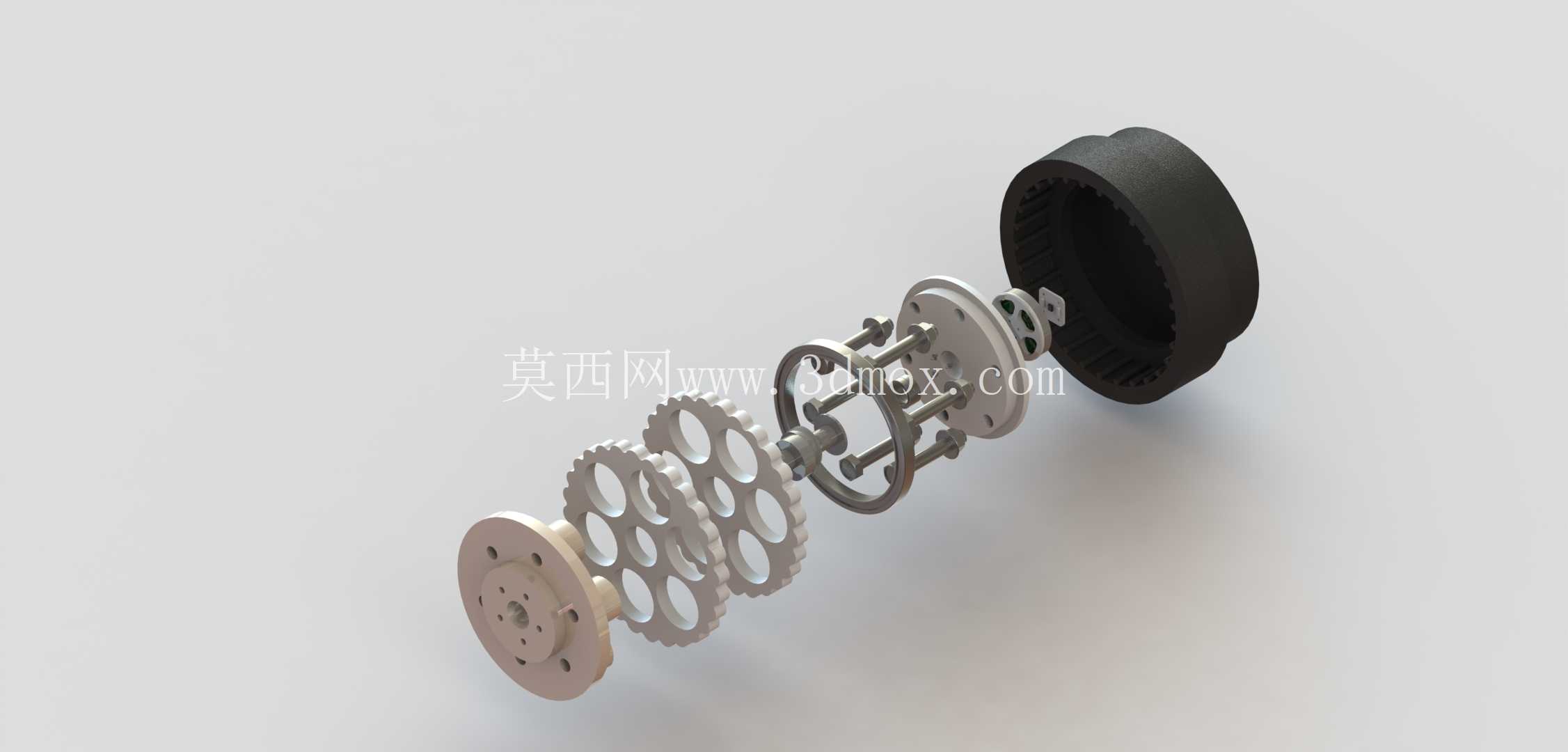

这套摆线齿轮传动结构，核心采用28:1的大减速比设计，在紧凑的径向尺寸内实现高扭矩低转速的动力输出，适配对安装空间有严格限制、同时需要大减速比的传动场景。从结构拆解来看，整套机构包含输入偏心组件、两组摆线轮盘、针齿外壳、输出法兰盘几个核心部分，输入轴端的偏心结构带动两个摆线盘做偏心摆转运动，摆线盘与外壳内侧的环形针齿啮合，通过少齿差的啮合原理实现大速比传动，相比普通圆柱齿轮减速，同等速比下结构体积能缩小40%以上，同时啮合齿数多，运行过程中载荷分布更均匀，抗冲击过载能力更强，适合重载启停频繁的工况。

从实际应用场景出发，这类摆线减速结构常被用在工业机器人关节驱动、自动化输送线动力单元、小型工程机械行走驱动、精密回转工作台分度机构等场景，尤其是需要正反转频繁切换、输出扭矩波动小的场合，摆线结构的啮合间隙可以通过加工精度控制在极小范围，反向空程量远低于普通行星齿轮减速结构，能满足精密传动的定位精度要求。设计过程中，两个摆线盘采用180度对称布置的方式，抵消偏心运动产生的惯性力，大幅降低高速输入时的振动和噪声，输入侧的偏心轴承采用满装滚子结构，提升径向承载能力，避免重载工况下轴承过早失效。

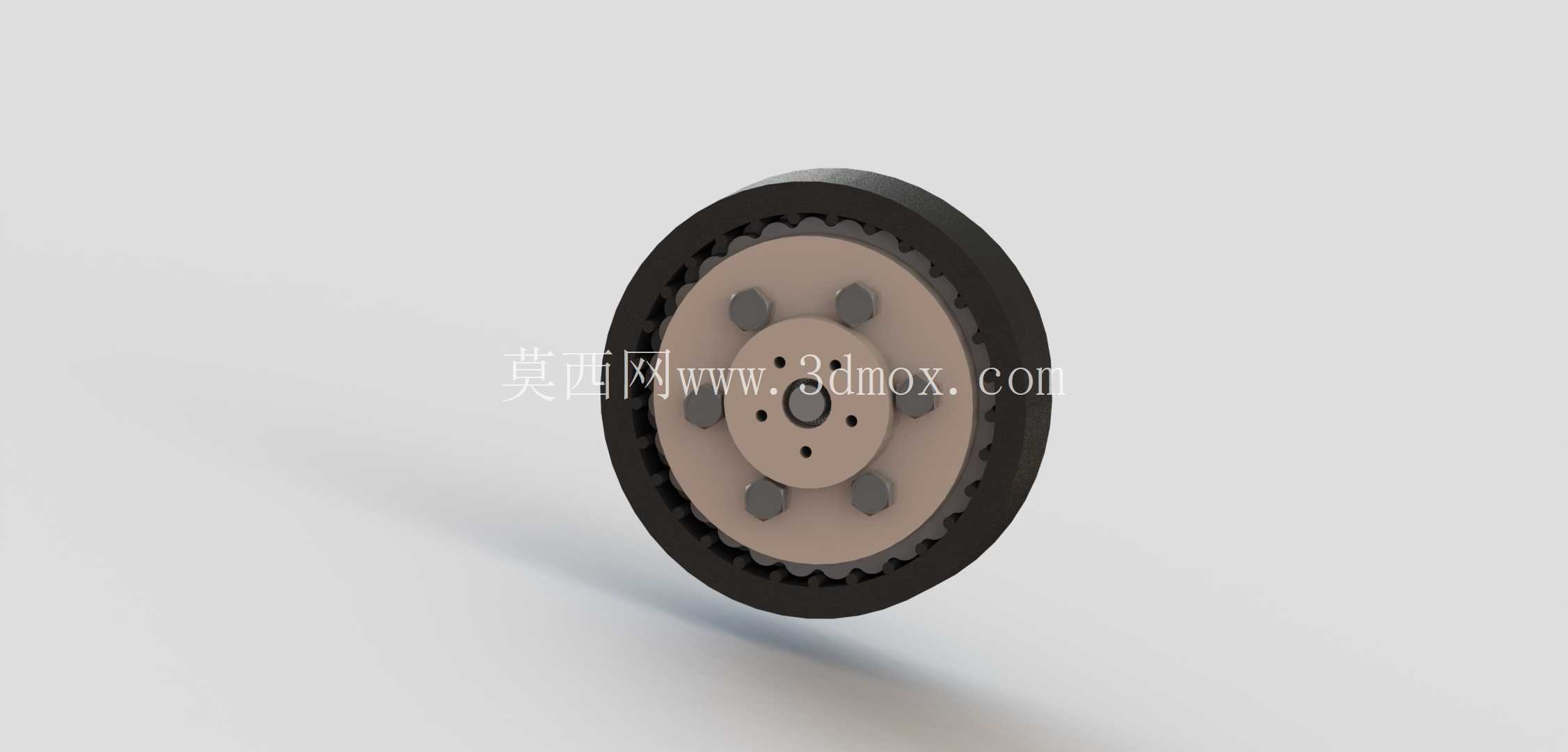

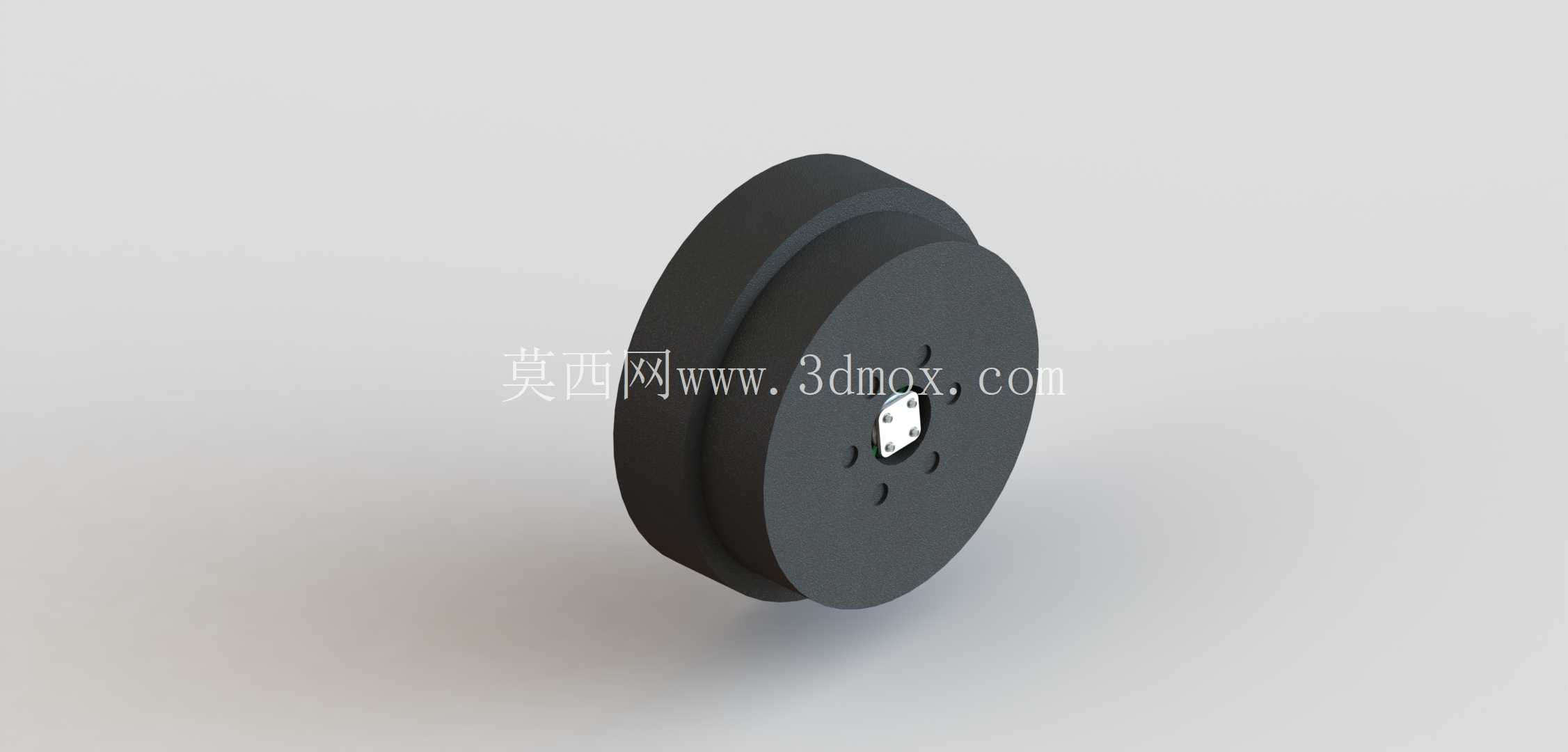

尺寸边界上，摆线盘的基准直径设定为150mm，啮合滚子直径为5mm，偏心距设置为2mm，这个参数组合下，针齿壳的外径可以控制在170mm以内，整体轴向长度根据输出法兰的连接形式不同，可以控制在120mm到150mm区间，安装法兰端预留了均匀分布的安装孔位，孔位分布圆直径与常规同功率等级的行星减速机安装尺寸兼容，方便用户在设备改造时直接替换原有减速单元，不需要额外调整安装支架的孔位。输出端采用法兰式连接结构，法兰端面设置有定位止口，与负载端的连接定位精度可以控制在0.02mm以内，避免输出端连接不同心导致的偏载磨损。

设计过程中需要重点关注几个核心配合面的公差控制：摆线盘的齿形轮廓需要采用摆线等距修形，补偿加工误差和热变形带来的啮合卡滞问题，修形量控制在0.01mm到0.02mm之间，既保证啮合间隙足够小，又不会出现装配后盘车卡滞的问题；偏心轴的两个偏心圆柱面的同轴度公差需要控制在0.005mm以内，两个偏心面的相位差严格保证180度，否则会导致两个摆线盘受力不均，运行时出现周期性振动；针齿壳内侧的针齿销孔位置度公差不超过0.01mm，针齿销与孔的配合采用间隙配合，间隙量控制在0.008mm到0.015mm，保证针齿销在啮合过程中可以有微小的转动，均匀磨损，提升整体使用寿命。

从润滑维护角度，整套结构采用脂润滑的方式，壳体内腔填充极压锂基脂，填充量控制在内腔容积的三分之一到二分之一之间，避免填充过多导致高速运行时搅脂阻力过大，温升过高；输入输出端的密封采用双唇口骨架油封，防止润滑脂泄漏，同时阻挡外界的粉尘、水汽进入壳体内部，适配粉尘较多的工业车间作业环境。相比谐波减速结构，这类摆线减速结构的抗过载能力更强，能承受额定扭矩2到3倍的瞬时冲击载荷，不会出现柔轮疲劳断裂的问题，在有冲击载荷的工况下使用寿命更长，维护成本更低；相比蜗轮蜗杆减速结构，传动效率更高，满载工况下传动效率可以达到90%以上，长期运行的能耗更低，不会出现蜗轮磨损后速比漂移、传动间隙变大的问题。

在三维建模过程中，摆线盘的齿形生成需要严格按照摆线参数方程绘制，先确定基圆半径、滚圆半径、针齿半径、偏心距几个核心参数，再通过等距偏移生成最终的齿形轮廓，建模时需要注意齿形的连续性，避免出现微小的折线段，否则后续导入工程图生成加工代码时会出现加工轨迹不连续的问题；装配过程中需要按照输入轴-偏心轴承-摆线盘-针齿销-针齿壳-输出法兰的顺序进行装配，装配完成后需要进行干涉检查，重点检查摆线盘在偏心转动的整个周期内，与针齿销、偏心轴承、输出盘柱销之间是否存在干涉，尤其是摆线盘上的柱销孔与输出端传动柱销之间的间隙，需要保证在整个转动周期内间隙均匀，避免出现局部卡滞。

实际选型应用时，需要根据负载的额定扭矩、瞬时最大扭矩、输入转速、安装方式、连接尺寸等参数匹配对应的规格，这套150mm摆线盘规格的结构，额定输出扭矩可以达到180N·m，瞬时最大扭矩可以达到360N·m，输入最高转速支持3000rpm，适配0.75kW到1.5kW的伺服电机或者步进电机连接使用，输入轴端可以根据电机的安装尺寸定制不同的连接法兰和轴孔，支持键连接、抱紧连接等多种连接方式，满足不同用户的安装需求。在结构细节上，摆线盘采用轻量化设计，盘体上开设均匀分布的减重孔，在不影响结构强度的前提下降低转动惯量，提升动态响应性能，适合需要频繁正反转、快速启停的伺服控制场景；针齿销采用高碳铬轴承钢制造，经过淬火处理后表面硬度达到HRC60-64，耐磨性能优异，长期运行磨损量极小；输出法兰采用调质处理，安装孔位经过铰削加工，保证连接的可靠性和定位精度。
