车用涡轮增压进气壳体结构三维数模

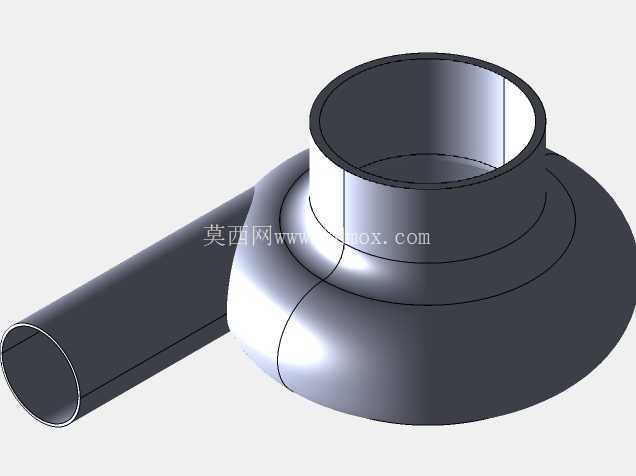

做动力总成结构设计快十年，经手的增压机型壳体数模没有一百也有八十，眼前这个压气机侧的壳体结构，是小排量乘用车增压系统里最常见的构型。先从实际装车场景说，这类壳体大多用在1.2T到1.6L排量的乘用汽油机上，配套横置前驱动力布局，安装位置在排气歧管后方的冷端区域，周边要避让防火墙隔热层、冷却水管路以及空调高压管，所以壳体的侧向进气接管角度做了17度左右的斜向引出，就是为了在紧凑的机舱空间里，给空滤过来的进气软管留出足够的安装弯折半径，避免软管长期受弯折应力出现开裂脱层。

从功能特性上拆解，这个壳体是压气机端的流道承载件，内部的蜗壳型线是整个部件的核心，设计阶段要匹配压气机轮的工作流量范围，流道截面从进气口开始顺着叶轮旋转方向逐步扩张，把叶轮甩出的高速空气动能逐步转化为压力能，这个过程里要严格控制流道表面的粗糙度，一般压铸成型后要做流道抛丸处理，减少气流沿程阻力，不然会直接拉低压气机的工作效率，低速扭矩输出会掉8%到12%，日常驾驶就能感觉到低转速区间动力发闷。侧向的接管是进气入口，对接空滤后的洁净空气管路，接口处做了一圈凸起的止口结构，安装的时候胶管套上去之后用喉箍锁紧，能承受1.5bar左右的增压压力不脱开，上方的大直径接口是压气机出口，对接中冷器进气软管，这个接口的法兰端面平面度要求控制在0.1mm以内，不然密封垫压合不均匀会出现增压压力泄漏，急加速的时候能听到明显的泄压嘶声，还会报增压压力不足的故障码。

说下设计阶段要卡的安装边界，壳体底部的安装法兰要和轴承箱的定位止口完全同轴，同轴度公差要求0.05mm，不然叶轮高速旋转的时候会和壳体内壁发生刮蹭，最高转速下叶轮线速度能到450m/s，一旦刮蹭瞬间就会打坏叶轮造成增压失效。法兰上的螺栓孔位置度要控制在0.2mm以内，装配的时候四个螺栓要按对角顺序分次拧紧，拧紧力矩控制在22N·m到25N·m之间，力矩太大容易把铝合金壳体的螺纹孔拉滑牙，力矩不够则会出现结合面漏气。壳体的壁厚设计上，主流采用3.5mm的均匀壁厚，局部安装凸台位置加厚到6mm，既保证120摄氏度工作温度下的结构强度，承受持续的增压压力和振动载荷，又不会因为壁厚差太大造成压铸成型的时候出现缩孔、冷隔缺陷，毕竟这类壳体都是采用铝合金压铸工艺量产，壁厚不均很容易在内部产生气孔，后续做气密性测试的时候会出现泄漏，废品率会居高不下。

实际选型匹配的时候，这个结构的壳体适配的压气机轮直径大概在52mm左右，对应的发动机最大功率覆盖110kW到150kW区间，日常工况下发动机转速在1500转的时候就能建立起有效增压压力，城市道路跟车的时候不用频繁降挡拉转速。流道设计上特意在蜗舌位置做了圆角过渡，避免气流在这个位置产生强烈的涡流噪音，不然车内怠速或者匀速行驶的时候会听到明显的压气机啸叫，影响整车NVH表现。另外壳体上预留了两个传感器安装孔位，一个是进气温度压力传感器的安装座，用来监测压气机出口的增压压力和进气温度，给ECU提供喷油量和点火提前角的修正信号，另一个是废气旁通阀的控制管路取气口，通过管路连接到旁通阀执行器，当增压压力超过设定阈值的时候，推动执行器打开旁通阀，把部分排气直接导到三元催化端，避免增压压力过高损坏发动机部件。

很多刚入行的结构工程师做这类壳体建模的时候，容易忽略热膨胀的补偿量，铝合金的线膨胀系数比铸铁的轴承箱大不少，常温下的装配间隙到了工作温度下会因为膨胀量不同出现间隙变化，所以设计止口配合的时候要预留0.08mm到0.12mm的间隙，既能保证装配的时候顺利对位，又不会在工作温度下出现配合面挤压变形。还有进气接管的端部，要做一圈半径2mm的倒圆，避免安装胶管的时候割伤胶管内壁，长期使用后胶管破损进灰，造成叶轮异常磨损。这类壳体在做台架验证的时候，要经历1000小时的冷热冲击循环，从-40摄氏度的环境温度快速切换到150摄氏度的工作温度，循环过程中壳体不能出现裂纹、变形，结合面不能出现泄漏，才能满足量产装车的可靠性要求。日常售后维修里，这类壳体最常见的故障是安装螺栓力矩不足导致的漏气，还有事故维修的时候磕碰造成流道变形，一旦流道内壁出现凹陷，就会扰乱气流场，直接影响压气机的工作效率，这种情况就必须更换壳体，不能简单修补后继续使用，不然会造成发动机动力输出异常，长期运行还会影响增压器轴承的使用寿命。
