直列四缸发动机曲柄连杆机构结构展示

项目分类:发动机 发布时间:2026-06-29 ID:1190532
  • 直列四缸发动机曲柄连杆机构结构展示
  • 直列四缸发动机曲柄连杆机构结构展示
  • 直列四缸发动机曲柄连杆机构结构展示

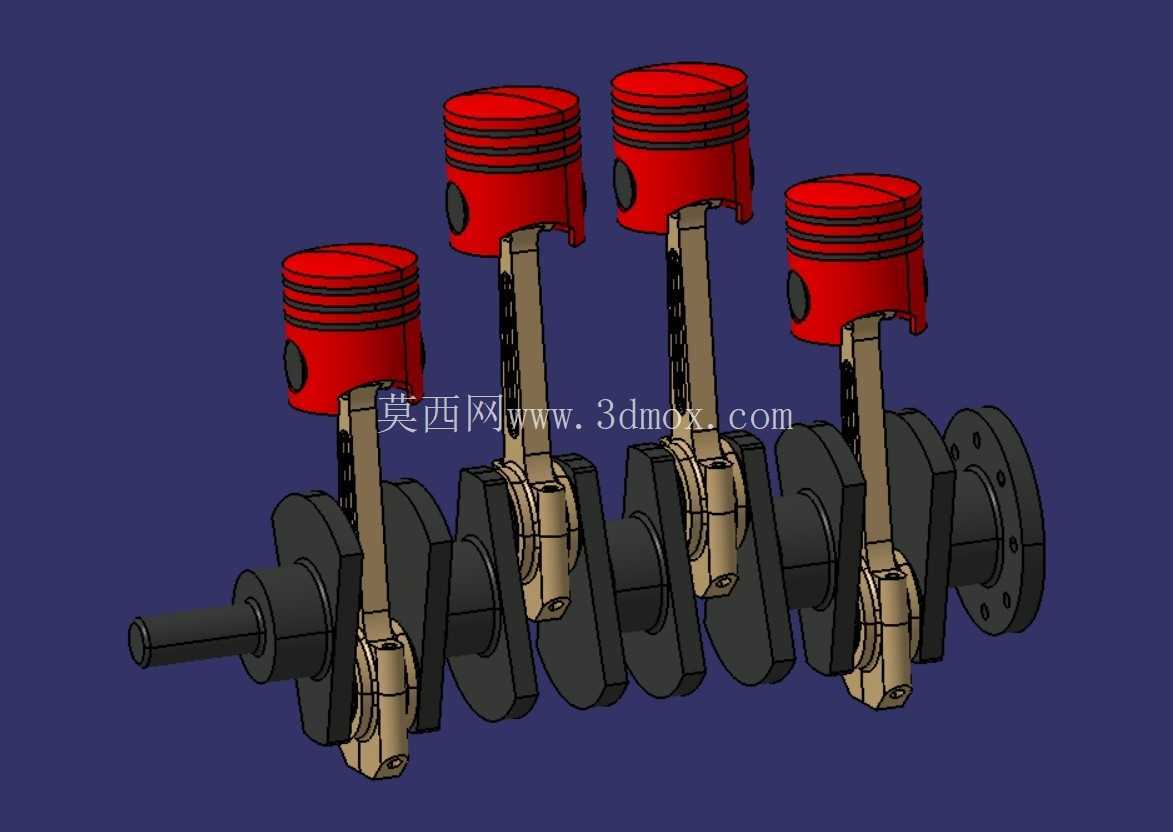

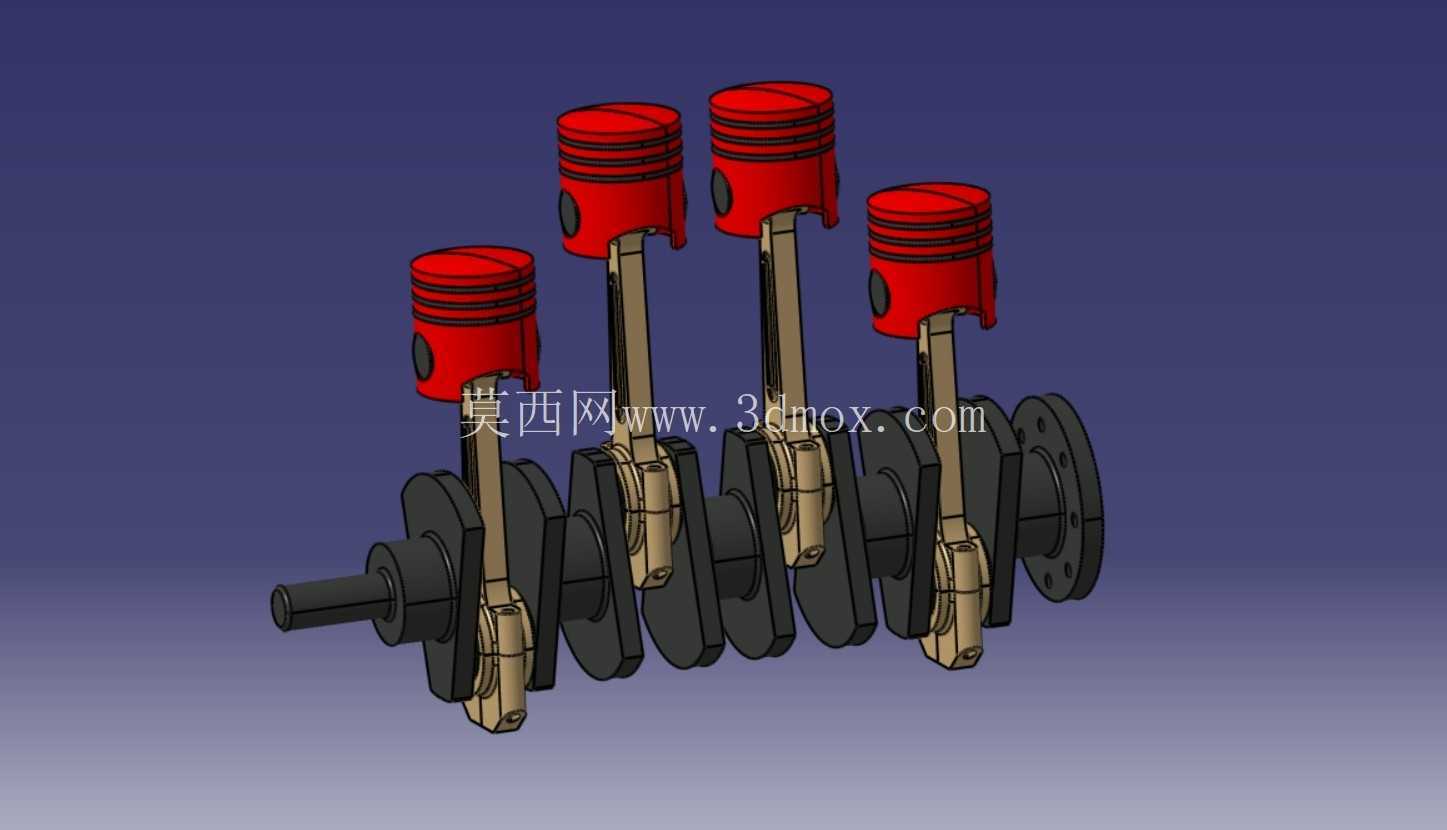

这套直列四缸动力核心的曲柄连杆总成,是小排量家用乘用车动力单元里应用最广的结构形式,日常接触的紧凑级轿车、小型SUV甚至部分轻型货运微卡的动力舱内,都能找到同构型的部件。从实际装车场景来看,这套机构承担着把燃烧室燃气爆炸的直线推力转化为旋转扭矩的核心任务,活塞顶面直接承受点火后高温高压燃气的冲击,通过活塞销把力传递给连杆,再由连杆带动曲轴做圆周运动,最终把动力输出给变速箱、驱动轮,整套动力传递路径的效率直接决定了整车的动力响应与燃油经济性。

设计层面首先考量的是往复运动件的动平衡匹配,四个活塞分成两组交替做功,相邻两个曲柄销的相位角错开180度,一缸与四缸、二缸与三缸分别同步到达上止点,既可以保证每180度曲轴转角就有一个气缸做功,让动力输出更平顺,也能通过配重块的匹配抵消大部分一阶、二阶往复惯性力,相比三缸结构不需要额外加装平衡轴就能把怠速振动控制在乘员可接受的范围内,这也是小排量车型优先选用四缸结构的核心原因。

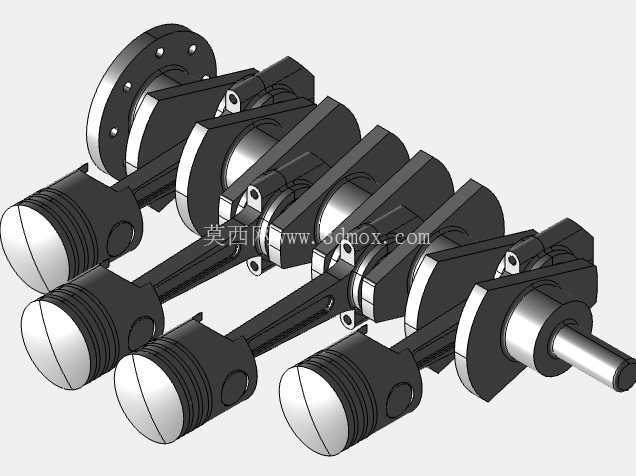

从结构细节来看,活塞头部设计了三道环槽,最上方两道为气环,负责密封燃烧室的高压燃气,避免燃气下窜到曲轴箱稀释机油,最下方一道为油环,负责刮除气缸壁上多余的机油,防止机油窜入燃烧室参与燃烧造成积碳。活塞裙部做了微椭圆型线设计,冷态下与气缸壁保留合理配合间隙,热机膨胀后能保证贴合度均匀,避免出现拉缸、敲缸的故障。连杆采用锻钢材质,大小端分别做了衬套与轴瓦的安装位,大端做了分体式设计,方便装配时与曲轴连杆轴颈配合,螺栓采用扭矩转角法紧固,能承受高转速下的交变载荷冲击。

曲轴采用全支撑设计,每个连杆轴颈两侧都设置主轴颈支撑,整体刚度更强,高转速下的形变量更小,能有效降低轴瓦的偏磨风险,曲轴前端预留了正时轮、皮带轮的安装位,后端连接飞轮与离合器组件,轴向定位通过中间主轴颈处的止推片实现,控制曲轴的轴向窜动量在合理范围内。

安装边界层面,这套总成的轴向尺寸适配横置前驱平台的动力舱布局,曲轴中心到缸盖顶面的高度、油底壳的最低点高度都要匹配整车的前舱布置,避免与副车架、转向机构出现运动干涉,连杆的运动轨迹要在缸筒内部预留足够安全间隙,活塞在上止点时的顶面突出量要与气缸垫厚度、燃烧室容积匹配,把压缩比控制在设计目标范围内,既保证燃烧效率,也避免出现爆震风险。

实际使用场景中,这套结构的可靠性经过了数十年的市场验证,日常维护只要按周期更换机油、机滤,避免长期高负荷超转运行,普遍能做到三十万公里无大修,相比更大排量的六缸结构,整体重量更轻,舱内布置更灵活,泵气损失与摩擦损失更小,日常通勤工况下的燃油经济性优势明显,更适合城市道路频繁启停、中低速行驶的使用场景,在小型家用车领域的应用占比长期处于主流位置。
