飞机机身跌落测试用壁面碰撞工装结构

　　从实际试验场景的需求出发，这套结构的核心功能是为机身段试样提供固定的刚性碰撞基准面，模拟机身在意外坠地过程中与硬质地面、刚性建筑墙体碰撞的真实受力状态，试验过程中机身段会按照预设的初速度、碰撞角度朝向壁面运动，通过布置在壁面与机身连接位置的力传感器、应变片，采集碰撞瞬间的冲击载荷峰值、载荷传递时序、结构屈曲变形特征，验证机身结构在碰撞过程中是否能够保持足够的生存空间，是否能够通过可控的塑性变形吸收大部分冲击能量，避免乘员舱区域出现瞬时的结构性坍塌。在航空装备地面验证环节，机身结构的抗坠撞性能是适航审定阶段必须覆盖的核心验证项，这套结构正是服务于机身段坠撞工况模拟的专用试验配套工装，区别于全尺寸整机坠撞试验的高成本投入，这类分段式机身配合刚性壁面的试验方案，能够在可控试验环境下精准复现机身触地、碰撞刚性障碍物过程中的结构变形、能量传递路径，为机身框梁结构、蒙皮连接节点、内部支撑构件的抗坠撞设计优化提供实测数据支撑。

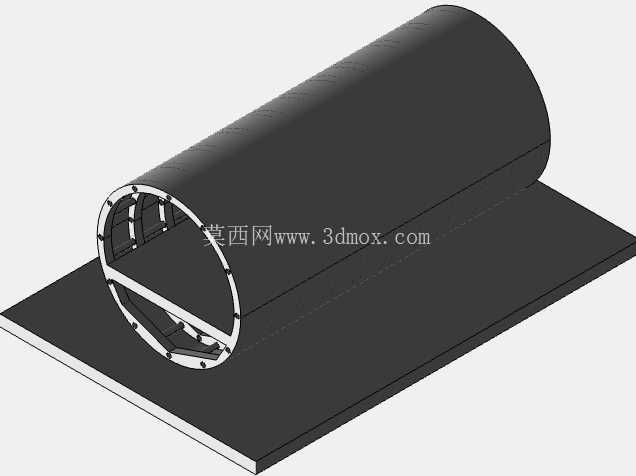

　　在设计思路上，壁面基座部分采用大厚度平板结构作为承载主体，平面度公差控制在试验要求的范围内，避免因壁面局部凸起或凹陷导致碰撞载荷分布失真，基座底部设置有与试验台架连接的标准化安装接口，能够适配不同推力等级的水平冲击试验台，安装时通过定位销快速对齐试验台的运动轴线，减少试验前的调试校准周期。与壁面配合的机身段采用半剖式筒状结构，还原真实机身的框梁排布形式，周向分布的连接法兰用于对接不同构型的机身框试验件，筒身内部的横向支撑筋完全参照真实机身的桁梁布局设计，保证试验件的质量分布、结构刚度与真实机身段保持一致，避免因试验件结构简化导致碰撞动力学响应出现偏差。

　　考虑到跌落碰撞试验的大载荷冲击特性，壁面与机身接触的边缘位置做了圆弧过渡处理，避免碰撞过程中出现应力集中导致的局部结构提前撕裂，影响试验数据的有效性；筒身端面的连接孔位采用等间距排布，能够兼容不同直径规格的机身段试验件安装，拓展工装的适用范围。安装边界方面，壁面基座的底部安装孔距按照主流水平冲击试验台的T型槽间距设计，不需要额外制作过渡转接板即可完成固定，基座整体的质量经过匹配计算，保证碰撞过程中壁面不会出现明显的位移，确保冲击能量全部作用在机身试验件上；机身段与试验台运动滑台的连接位置设置有可调节的高度支架，能够模拟不同的碰撞接触高度，复现机身不同部位率先接触壁面的试验工况。

　　这套结构在实际应用中，能够覆盖民用支线飞机、通用航空飞机机身段的坠撞性能验证需求，相比传统的自由跌落试验方式，水平碰撞的试验方案能够更精准地控制碰撞速度、碰撞角度，试验重复性更好，获取的结构响应数据更具参考价值，能够帮助结构设计人员快速定位机身抗坠撞设计的薄弱环节，针对性优化框梁的截面参数、蒙皮的厚度分布、连接节点的强度冗余，在保证结构轻量化要求的前提下，提升机身结构的碰撞安全性能。
