雷鸟1号概念飞行器全比例三维结构设计

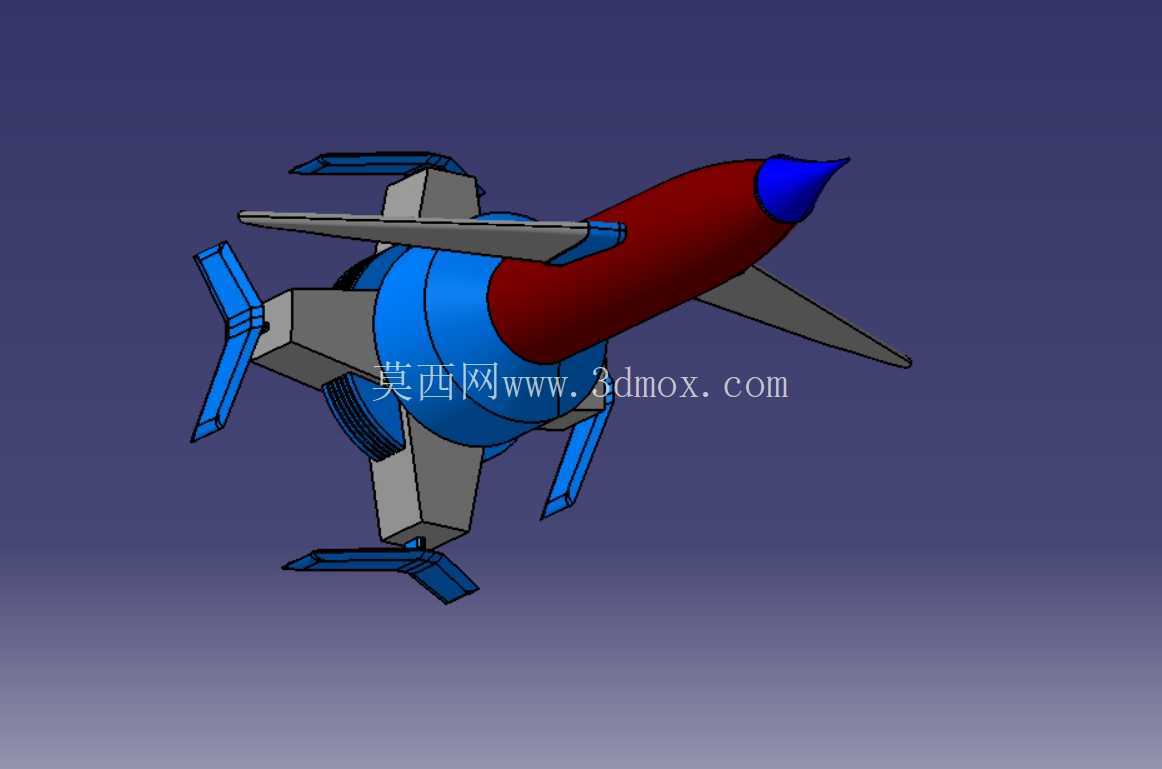

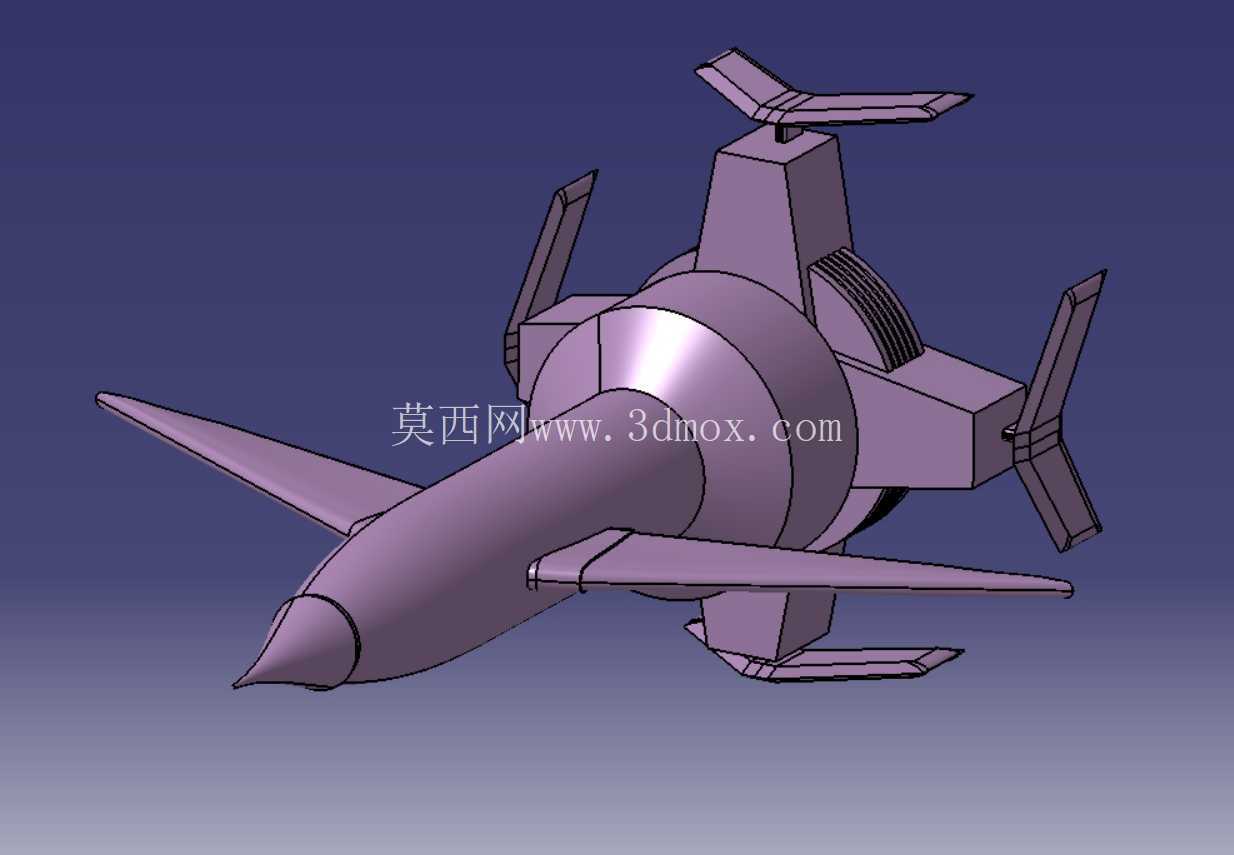

　　这款概念飞行器采用全比例1:1结构设计，整体采用中心主舱加周向旋翼的布局形式，核心主舱为回转体结构，前段设置流线型整流头锥，中段为设备搭载与动力集成舱段，后段预留动力输出与尾翼安装接口。从结构布局来看，周向均匀分布的四组旋翼支撑臂采用箱型截面设计，每个支撑臂末端集成独立旋翼安装座，配套设置变距机构安装位，可实现多旋翼差动控制，兼顾垂直起降与高速前飞的姿态调整需求。机身前段的流线型头锥采用大长细比曲面设计，能够有效降低前飞状态下的空气阻力，头锥内部预留航电设备、探测传感器的安装空间，壁面厚度按照轻量化结构要求做等强度设计，在保证结构刚度的前提下尽可能降低整机重量。

　　主舱段采用分段式筒体结构，各段之间通过法兰止口定位，配套螺栓连接点位，方便内部设备的安装调试与后期维护，筒体外侧设置支撑臂连接座，连接座与筒体采用一体化结构设计，避免分体连接带来的应力集中问题，每个连接座都预留了走线孔位，可将旋翼的动力线缆、控制信号线规整引入主舱内部，避免线缆外露带来的气动干扰与结构损伤风险。支撑臂末端的旋翼安装座设置有倾角调节机构安装位，可根据飞行工况调整旋翼倾转角度，在垂直起降阶段旋翼保持水平状态提供升力，在前飞阶段可向前倾转提供前行动力，同时配合尾翼的气动舵面调整飞行姿态，相比传统固定翼飞行器不需要长距离跑道即可完成起降，相比常规多旋翼飞行器又能通过头锥与主舱的流线型设计降低前飞阻力，提升巡航速度与航程。

　　尾翼部分采用十字型布局，四片尾翼均匀分布在主舱后段，每片尾翼采用翼型截面设计，后缘预留舵面安装转轴位置，可通过舵机驱动实现舵面偏转，控制飞行器的俯仰、偏航与滚转姿态，尾翼与主舱后段采用插接加胶接的连接形式，连接位置设置加强筋结构，能够承受高速飞行下的气动载荷，避免尾翼出现颤振问题。从安装边界来看，整机最大径向尺寸由旋翼旋转直径决定，设计时已考虑旋翼旋转时的安全间隙，相邻旋翼之间预留足够的安全距离，避免高速旋转时出现桨叶碰撞的风险，整机轴向长度与径向直径的比例经过多轮气动仿真优化，在保证内部设备安装空间的前提下，尽可能缩小整机的投影面积，方便在狭小场地完成起降作业。

　　在实际应用场景中，这类布局的飞行器可用于低空侦查、短途物资投送、复杂地形环境下的巡检作业，垂直起降的特性使其能够在山地、舰船甲板、城市楼宇顶部等无正规跑道的场地完成起降，多旋翼差动与倾转的控制方式使其具备更强的抗风能力与姿态稳定性，能够在复杂气象条件下完成作业任务。设计过程中针对各部件的受力情况做了针对性的结构优化，主舱筒体承受整机的主要载荷，包括旋翼升力传递的弯矩、飞行过程中的气动载荷、设备搭载的重量载荷，因此筒体壁面按照载荷分布做了变厚度设计，在支撑臂连接、尾翼连接等应力集中区域适当增加壁厚并设置加强结构，在非承载区域则做轻量化挖除设计，在保证结构强度的前提下降低整机重量，提升有效载荷能力。旋翼支撑臂采用箱型截面相比实心结构能够在相同重量下获得更高的抗弯刚度，支撑臂内部预留走线空间同时可作为结构承力件，将旋翼产生的升力均匀传递到主舱结构上，避免局部应力过大导致结构失效。头锥部分采用曲面蒙皮加内部筋条的结构形式，蒙皮承受气动载荷，内部筋条提供支撑刚度，既保证了流线型的气动外形，又不会带来过多的结构重量。各部件之间的连接点位都经过公差匹配设计，保证装配时的定位精度，旋翼安装座的转轴孔位同轴度公差控制在合理范围内，避免旋翼旋转时出现偏心振动问题，影响飞行稳定性。
