SG90舵机驱动双齿轮手推推拉执行机构

这套以SG90舵机为动力核心的推拉执行机构，常被应用在小型自动化演示装置、教学实验平台、轻载物料推送工位以及创意机械交互场景中，比如桌面级小型分拣设备的挡料、推料动作输出，高校机械原理课程的齿轮传动演示教具，或是小型文创机械装置的动作执行端，适配负载不超过1kg的直线往复推拉工况，能在有限安装空间内完成稳定的周期往复动作。

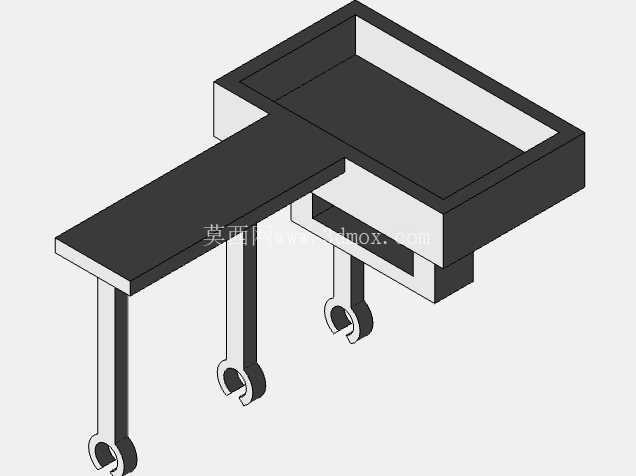

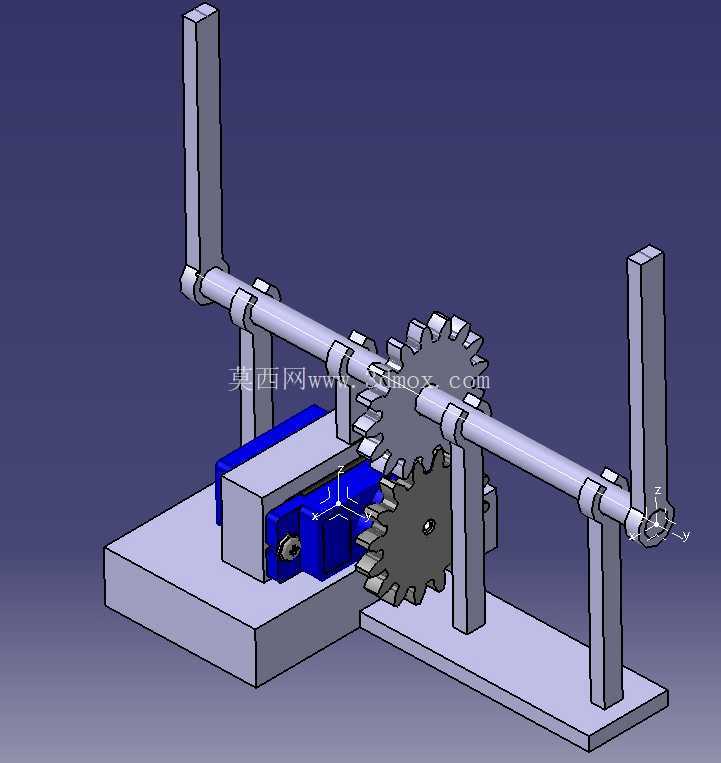

从实际功能来看，机构通过舵机输出轴的旋转运动，经一对啮合圆柱齿轮完成扭矩传递与转速匹配，最终带动穿装在立式支座上的横向传动轴做定角度回转，传动轴两端固定的摆臂随轴转动，即可将回转运动转化为端部的弧线推拉动作，可直接推动工位上的轻质工件、触发微动开关或是带动联动杆件完成预设轨迹动作，齿轮啮合的传动形式相比直接连杆驱动，能更好地匹配舵机的输出扭矩特性，避免舵机轴受径向过载导致的损坏，同时通过齿轮齿数配比可以调整摆臂的动作角速度，适配不同节拍的动作需求。

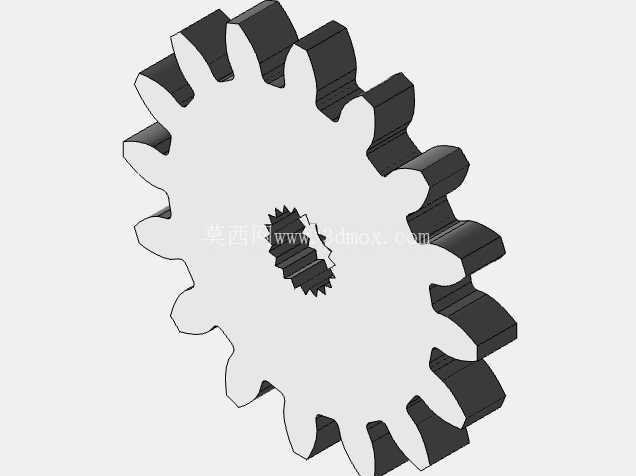

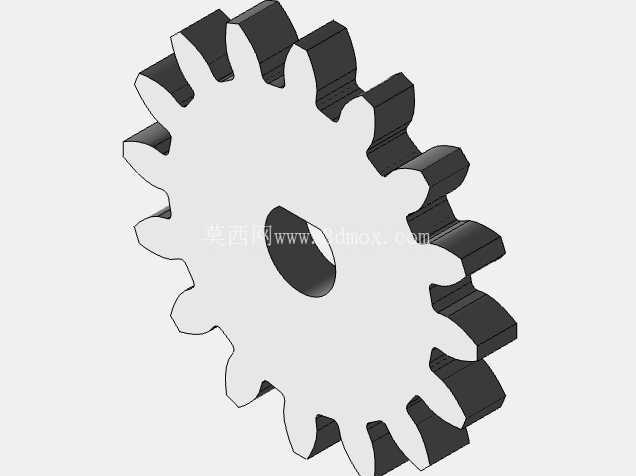

设计思路上，整套机构优先考虑了小型化安装与装配便捷性，底部采用整块平板式安装基座，所有支撑、动力部件均直接固定在基座平面上，不需要额外的转接支架，降低了装配时的对位难度；两个立式支撑座采用对称布置，分别承托传动轴的两端，将传动轴的受力点分散在两个支座上，避免悬臂轴带来的挠度变形，保证传动轴转动时的同轴度；舵机安装位设计了嵌入式定位槽，舵机装入后可通过侧面螺丝锁紧，输出轴与主动齿轮采用紧配加顶丝固定，从动齿轮与传动轴之间同样采用键槽加顶丝的连接形式，杜绝传动过程中的打滑空程；齿轮副的中心距严格按照模数、齿数计算值设计，啮合间隙控制在0.1mm以内，既保证传动顺畅无卡滞，又不会因间隙过大导致动作回程差超标。

安装边界方面，整套机构的基座长宽尺寸控制在120mm×80mm范围内，总高度不超过90mm，传动轴的轴线距离基座安装面高度为45mm，摆臂的有效工作长度为60mm，摆臂摆动角度范围为0-180度，对应的端部水平推拉行程约为85mm；安装时仅需在基座四个角预留M3螺丝的固定孔位，即可将整套机构固定在设备台面上，舵机的接线端从基座侧面预留的走线槽引出，不会与运动部件产生干涉；所有转动配合位置均预留了0.05mm的间隙，可直接采用3D打印件或是机加工件制作，不需要额外加装轴承即可顺畅运转，若需要提升长时间运行的耐磨性能，也可在支撑座与传动轴的配合位置加装内径6mm的微型滑动轴承，进一步降低转动阻尼。

实际使用过程中，这套机构的动作响应速度可通过舵机的控制信号直接调整，不需要额外增加调速结构，齿轮传动的形式也让动作传递更具刚性，相比软轴、拉绳驱动的形式，动作定位精度更高，不会出现传动滞后的问题；摆臂的端部可根据实际使用需求加装推块、拨叉或是吸盘等执行端配件，适配不同的作业对象，整套机构的零件数量少，结构简单易维护，出现故障时仅需更换对应损坏零件即可，不需要整体拆解，非常适合小型自动化项目的快速搭建与验证。
