压铸模用带孔定位索引滑块结构件

　　在压铸生产的模具开合模动作逻辑里，这类带阶梯安装位的块状零件，是承担抽芯机构滑动导向与行程定位功能的核心配套构件，日常多装配于压铸模定模侧的抽芯滑块组末端，和斜导柱、锁紧块配合完成侧向型芯的往复位移动作，避免合模时滑块移位导致铸件飞边、错腔这类常见压铸缺陷。从结构设计逻辑来看，零件主体采用矩形块做基础承载形态，两侧加工出对称的阶梯凸台作为安装导向边界，凸台的公差配合一般取H7/g6的间隙配合等级，既能保证滑动过程无卡滞，也能控制长期往复运动后的磨损量在可接受范围内，不需要频繁拆换调整。

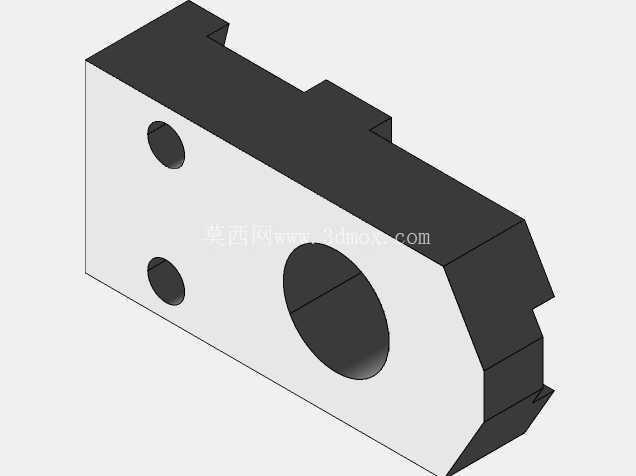

　　零件正面加工的三个孔位功能各有区分：两个直径较小的通孔是定位销安装孔，用于和滑块抽芯杆的连接端面做精准对位，装配时销孔与端面的垂直度公差控制在0.02mm以内，避免抽芯动作出现偏载导致型芯拉伤；中间直径较大的通孔是斜导柱避让与驱动孔，斜导柱穿过该孔时，孔壁与导柱柱面保留单边0.5mm的间隙，合模过程中斜导柱通过孔壁施力带动整个滑块沿导向方向移动，完成侧抽芯的复位动作，开模时则带动滑块后退抽出侧向型芯，给铸件顶出留出足够空间。零件的非安装侧做了斜切倒角处理，这个结构是和模具锁紧块的配合面，合模到位后锁紧块的斜面刚好与该斜面完全贴合，抵消压射过程中铝液充型对滑块产生的侧向胀型力，避免滑块受反压后退造成铸件尺寸超差。

　　从安装边界来看，零件的总厚度方向尺寸需要匹配模架上的滑块槽深度，安装后零件上表面与模架平面的高度差控制在0.1mm以内，防止合模时出现干涉；两侧导向凸台的宽度尺寸与滑块槽的导向槽宽度匹配，装配后滑动行程范围内无偏摆，整个零件的滑动行程根据对应抽芯的型芯长度设定，一般预留3-5mm的安全行程余量，避免开模时型芯未完全抽出就顶出铸件，造成铸件拉伤变形。在实际生产应用场景中，这类零件多用于铝合金、锌合金压铸件的侧向抽芯结构，比如汽车零部件压铸模、3C产品壳体压铸模的滑块组里都能见到同类型结构，不同项目里只需要根据模架尺寸、抽芯力大小调整孔位间距、外形长宽尺寸和斜面角度，核心的功能逻辑保持一致。

　　设计这类零件的时候，首先要核算斜导柱的倾斜角度，一般取15-20度，角度过大会导致开模时斜导柱受力过大出现弯折，角度过小则会增加开模行程需求，对应的大孔直径也要根据斜导柱直径做匹配调整；其次两个定位销孔的中心距需要和所连接的抽芯杆安装孔中心距完全一致，避免装配时出现过定位导致零件无法安装；导向凸台的表面粗糙度需要达到Ra1.6以下，减少滑动过程中的摩擦阻力，延长零件使用寿命，和模架滑块槽接触的滑动面一般会做淬火处理，硬度达到HRC45-50，抵抗长期往复滑动带来的磨损。零件的边角位置都做了小尺寸的倒角处理，避免装配时锐边割伤操作人员，也能减少零件入槽装配时的卡滞问题，不需要额外修磨就能顺利装入滑块槽。在模具维护过程中，这类零件属于易损检查件，每次批量生产前都要检查斜面贴合情况、孔位磨损量以及导向面的拉伤痕迹，如果出现配合间隙过大的情况要及时更换，避免生产过程中出现飞边、跑铝等问题，影响铸件生产效率和成品合格率。
