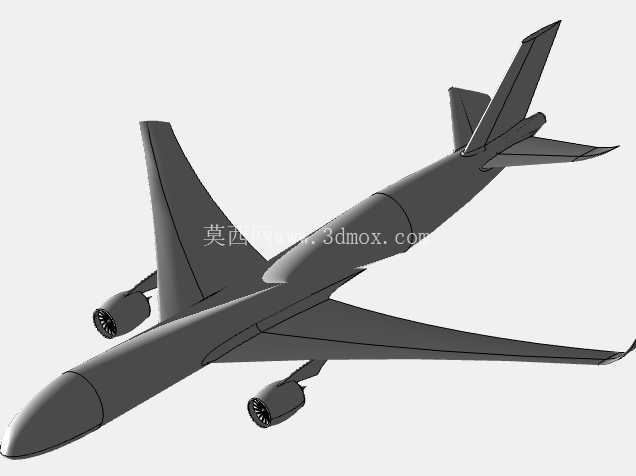

波音787梦想客机外观结构三维数模

　　该三维数模完整还原了波音787梦想客机的整机外部气动布局与结构轮廓，覆盖机身、机翼、尾翼、发动机吊舱等全部外部构件的相对位置与曲面形态，可为民用航空领域的多类场景提供结构参考。在民航地面保障设备的适配开发环节，设计人员可依托该数模完成廊桥对接位、行李传送车作业高度、飞机牵引车接驳点、地面电源接口位置的尺寸匹配校验，避免保障设备与飞机机体出现干涉问题，尤其是机翼下方发动机吊舱与地面保障车辆的安全间距、机身舱门与廊桥活动端的对位精度，都能通过数模的曲面边界完成前期仿真验证，减少现场调试的反复调整工作量。

　　在航空科普与教学场景中，该数模可用于展示宽体客机的气动布局逻辑，包括后掠翼的后掠角度设置、翼尖小翼的上翘形态、水平尾翼与垂直尾翼的相对位置关系、双发吊舱的翼下悬挂点位，帮助学习者理解干线客机的外形设计如何平衡巡航升阻比、燃油效率与地面操作空间。从设计思路来看，该数模严格遵循真实客机的气动外形特征，机头部位采用流线型钝头曲面设计，能够在高亚音速巡航阶段降低激波阻力，机身截面保持宽体客机的椭圆形态，兼顾客舱内部空间布置与外部气动减阻需求；机翼采用大展弦比后掠设计，配合翼尖的融合式小翼结构，能够有效降低翼尖涡流带来的诱导阻力，这也是波音787提升燃油经济性的核心外形设计点；尾翼部分采用常规布局，垂直尾翼保持足够的高度与后掠角度，保障飞机在大侧风起降、单发飞行工况下的方向稳定性，水平尾翼设置在垂尾根部下方的机身尾部，通过合适的力臂长度为飞机提供俯仰操纵的力矩基础。

　　发动机吊舱采用翼下吊装布局，吊舱与机翼之间通过挂架连接，数模中还原了吊舱与机翼下表面的安全间距，既避免发动机工作时的气流干扰机翼附面层，也预留了地面维护时发动机拆装的操作空间，同时吊舱自身的短舱外形也做了流线型处理，降低飞行过程中的额外阻力。从安装边界与尺寸逻辑来看，数模中各部件的相对比例严格匹配真实机型，机身长度与翼展的比例、机翼后掠角与安装角的相对关系、主起落架与前起落架的轮距位置、机身离地高度等关键尺寸边界都做了等比例还原，能够支撑机场停机位划线、机库门尺寸校验、飞机维修梯架高度匹配等场景的尺寸核算工作。

　　在航空类文创产品开发、模拟飞行场景的视效建模环节，该数模也可作为基础外形参考，通过曲面拆分、细节补充快速完成高还原度的客机模型搭建，无需从零开始绘制整机曲面轮廓，大幅缩短外形建模的周期。需要注意的是，该数模聚焦外部气动外形结构，未覆盖内部客舱布置、航电系统、起落架收放机构等内部细节，适用于以外形匹配、气动布局展示、地面保障适配为核心的应用场景，若需开展内部结构强度分析、系统管路布置等深度设计工作，还需补充对应内部结构的详细数模支撑。
