70mm口径涵道式动力叶轮结构设计

这款70mm口径的涵道叶轮组件，在小型航模动力系统、桌面级通风散热设备、微型风洞试验装置等场景中都有明确的适配空间。从实际使用逻辑来看，涵道结构的核心作用是约束叶轮旋转产生的气流走向，避免叶尖涡流造成的动能损耗，相比同直径的开放式轴流叶轮，相同转速下能输出更集中的轴向推力，同时大幅降低气流紊流带来的运行噪音。

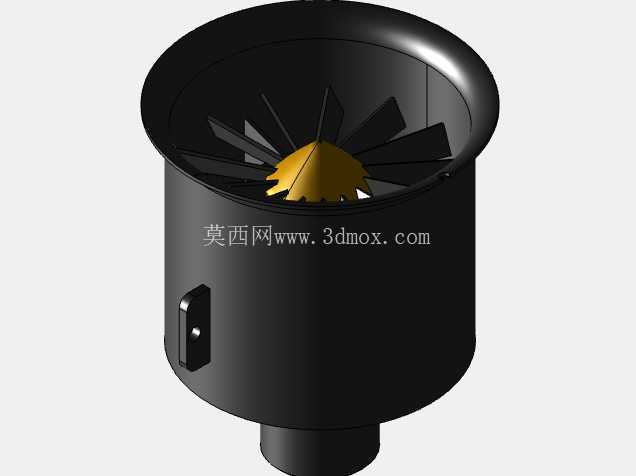

设计过程中首先确定了70mm的外径边界，这个尺寸属于小型涵道动力的通用适配规格，既可以嵌入多数固定翼航模的机身尾部舱段，也能适配小型工业设备的散热风道安装位，筒身侧面预留的固定凸台带有标准安装孔位，不需要额外设计转接支架就能直接通过螺栓完成固定，安装时只需要保证涵道轴线与气流方向同轴度偏差不超过0.2mm，就能避免运行时出现异常振动。叶轮部分采用了多叶片径向布局，叶片前缘做了圆弧过渡处理，能够降低气流切入时的冲击损失，中心的导流锥采用黄金分割比例的锥角设计，能够将进入涵道的气流平稳导向叶片工作面，避免中心区域出现气流滞止区。

从结构细节来看，涵道筒身的内壁与叶片叶尖的间隙控制在0.3mm以内，这个间隙值是经过多轮流体仿真验证的最优区间，间隙过大会导致叶尖漏气量上升，推力损失超过15%，间隙过小则会因为加工公差、运行时的部件热胀冷缩导致叶尖刮蹭内壁，引发结构损坏。筒身底部的连接轴座采用了加厚设计，能够适配直径3mm到5mm的标准驱动电机输出轴，轴座侧面的紧定螺丝孔位做了沉头处理，安装后螺丝头部不会突出筒身外壁，避免对涵道外部的气流造成干扰。

实际选型应用时，这款涵道叶轮适配转速区间在每分钟12000转到25000转之间，搭配相应功率的外转子无刷电机，能够输出最大1.2kg左右的轴向推力，在航模应用中可以支撑总重量1kg以内的固定翼机型完成巡航飞行，在散热场景中则可以实现每分钟12立方米的通风量，能够满足小型工控机箱、投影设备的强制散热需求。设计时还考虑了不同工况下的材料适配需求，如果用于航模动力场景，筒身和叶轮可以选用低密度的尼龙材料通过3D打印制作，能够将整体重量控制在35g以内，降低动力负载；如果用于工业散热场景，则可以选用ABS或者PC材质注塑成型，提升长时间运行下的结构稳定性，耐受更高的工作环境温度。

在安装边界上，涵道整体轴向长度为82mm，尾部轴座突出长度为10mm，安装时需要在设备舱内预留至少90mm的轴向安装空间，径向方向因为筒身外壁为光滑圆柱面，不需要额外预留过多避让空间，只需要保证进风侧留有至少20mm的无遮挡进气区域，避免进气不畅导致推力下降、叶轮负载异常升高。叶轮的叶片做了动平衡预处理，每个叶片的重量偏差控制在0.02g以内，正常安装后不需要额外做动平衡校正就能平稳运行，降低了后期调试的工作量。
