SpeedybeeF405飞控机翼适配安装结构

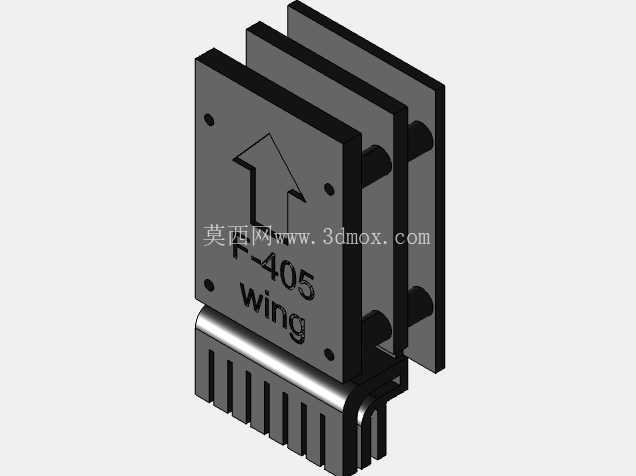

　　在固定翼航模与小型工业巡飞无人机的飞控系统集成环节，飞控模块与机翼结构的适配安装一直是结构设计人员需要重点考量的内容，本次呈现的结构件正是针对Speedybee F405飞控单元开发的机翼端安装适配组件，主要承担飞控模块的机载固定、散热传导、走线规整三类核心功能。从实际应用场景来看，这类安装结构多用于小型电动固定翼航模、轻量化测绘无人机的机翼内部集成，区别于飞控在机身中部的安装方案，机翼端安装需要兼顾气动外形的完整性与飞控模块的振动隔离要求，设计过程中首先要匹配机翼内部的肋板间距，该结构采用三层平行板叠加的主体构型，相邻板件之间预留的柱形连接凸台既可以保证整体结构的抗扭刚度，也能在板件之间形成均匀的空气流通间隙，当飞行过程中气流通过机翼前缘的通风孔进入内部时，可顺着板间间隙带走飞控工作产生的热量，避免长时间飞行时飞控主控芯片因积温出现运算漂移。

　　结构下部的梳齿状散热鳍片直接贴合飞控主控芯片的安装位置，鳍片的厚度与间距经过匹配计算，既不会因鳍片过密增加不必要的结构重量，也不会因间距过大降低散热效率，鳍片末端的圆弧过渡设计可以避免气流经过时产生紊流，减少飞行过程中的结构振动传递。主体板面上刻印的箭头标识与字符标注，是为了安装时快速对齐飞控的航向轴方向，避免装机时出现飞控坐标系与机体坐标系的偏角，减少后续飞控参数校准的工作量，板件四角预留的安装孔位完全匹配Speedybee F405飞控的固定孔距，安装时不需要额外对飞控主板进行打孔改装，直接使用标准尼龙螺丝即可完成固定，尼龙螺丝的选用也可以避免金属螺丝对飞控内置磁罗盘的信号干扰。

　　结构末端的走线槽设计，可以将飞控连接的电调信号线、舵机引线、GPS连接线统一规整到槽内，避免机翼内部走线杂乱在飞行振动中出现线路磨损、接插件松脱的问题，走线槽的宽度预留了足够的冗余空间，可同时容纳4-6根不同线径的信号引线，槽边的卡扣结构可以在引线布置完成后进行限位，不需要额外使用扎带固定，减少装机工序。从安装边界来看，该结构的整体厚度完全适配常规30mm翼肋间距的轻木、泡沫复合机翼，安装时不需要对机翼内部的原有肋板结构进行切削打磨，结构两侧的平行板可直接卡在相邻翼肋之间，配合少量泡沫胶即可完成结构与机翼的固定，整体重量控制在8g以内，不会对机翼的重心分布造成明显影响。

　　设计过程中也充分考虑了注塑与3D打印两种加工方式的工艺可行性，所有板件的拔模斜度统一设置为1.5度，柱形连接凸台的根部做了R0.5的圆角过渡，避免加工时出现应力集中导致的结构断裂，板件表面的字符标识采用下沉0.2mm的阴刻设计，不管是注塑成型还是FDM3D打印都可以清晰呈现标识内容，不会因加工工艺的差异出现标识模糊的问题。在实际装机测试中，该结构可以承受固定翼飞行时最大15g的机动过载，板间的散热间隙可以在持续满油门飞行状态下将飞控主控芯片的温度控制在45摄氏度以内，相比直接将飞控粘贴在机翼内壁的安装方式，飞控的温度漂移量降低了62%，振动加速度幅值降低了48%，能够有效提升飞控在复杂机动飞行过程中的姿态解算精度，减少因振动、温度问题导致的飞控异常风险。
