迷彩涂装燃料电池概念摩托设计

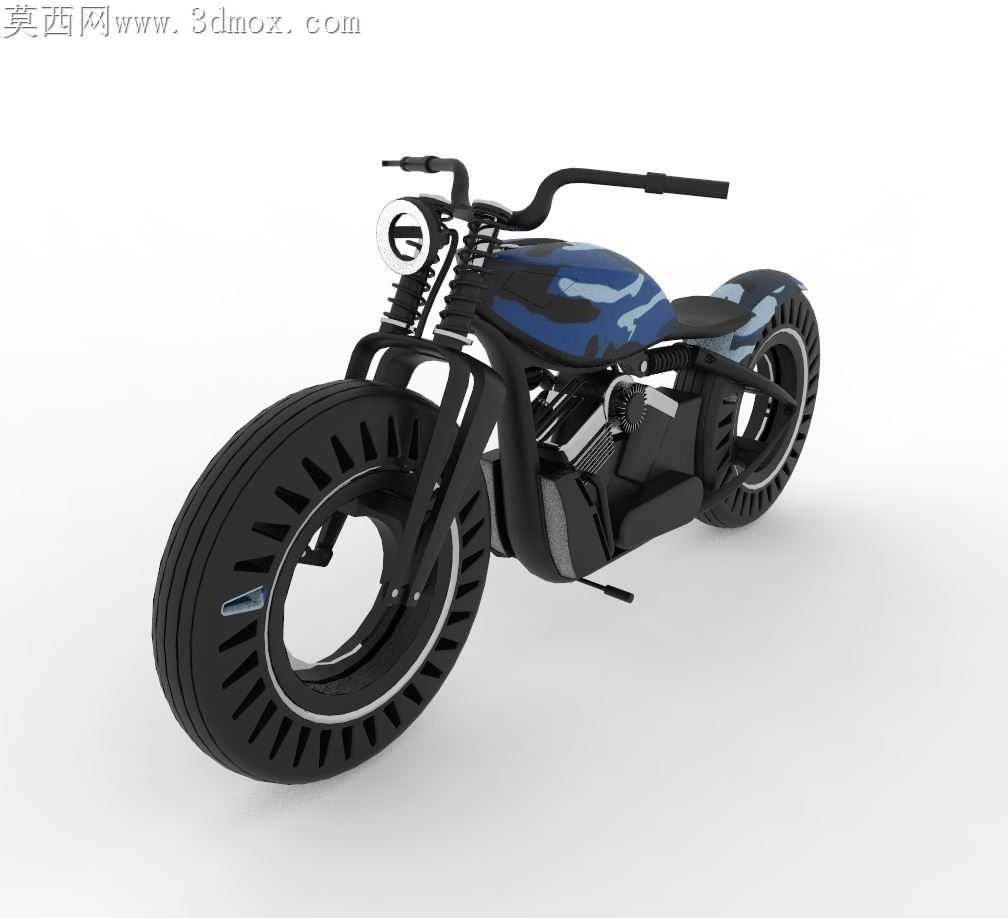

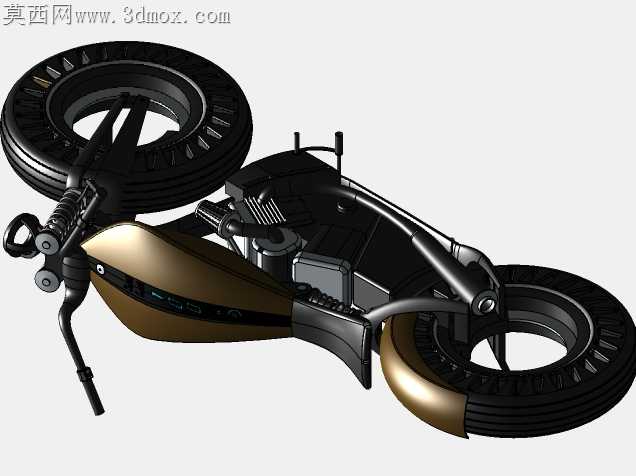

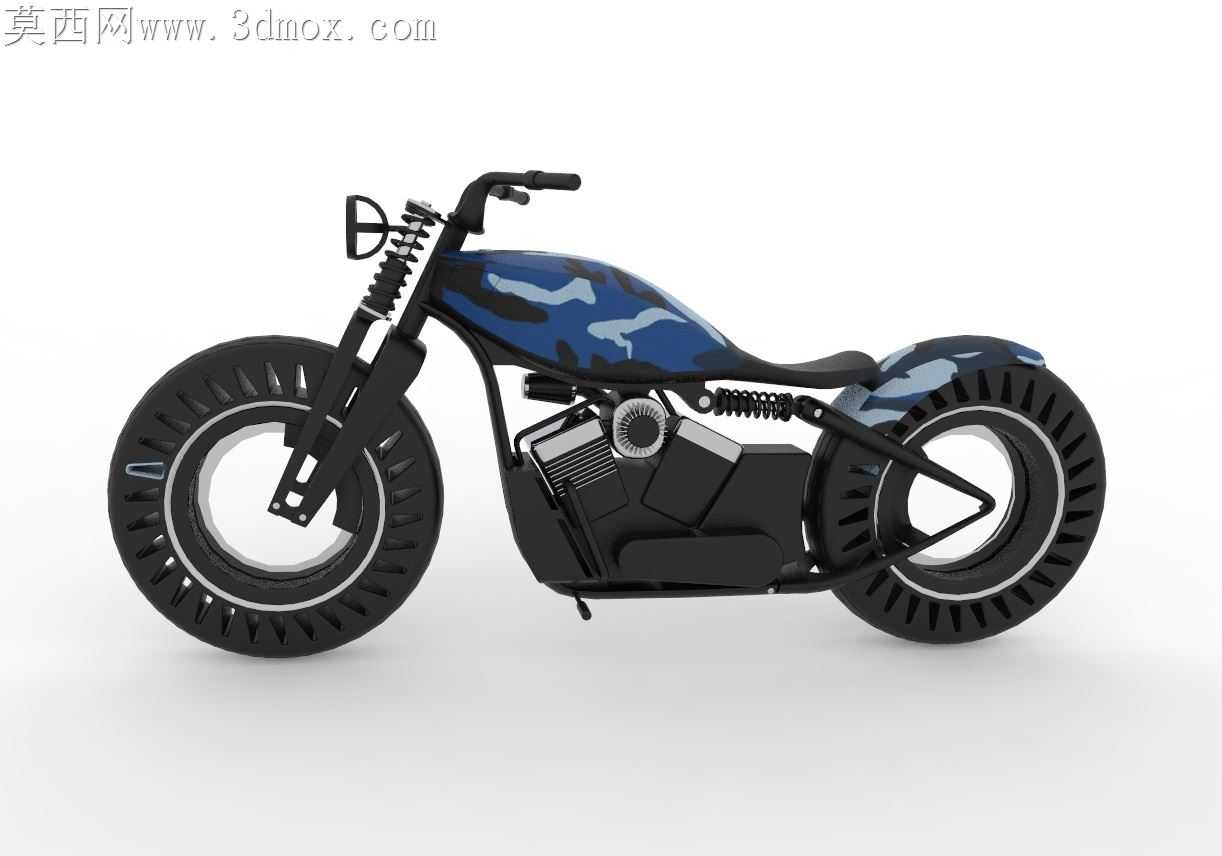

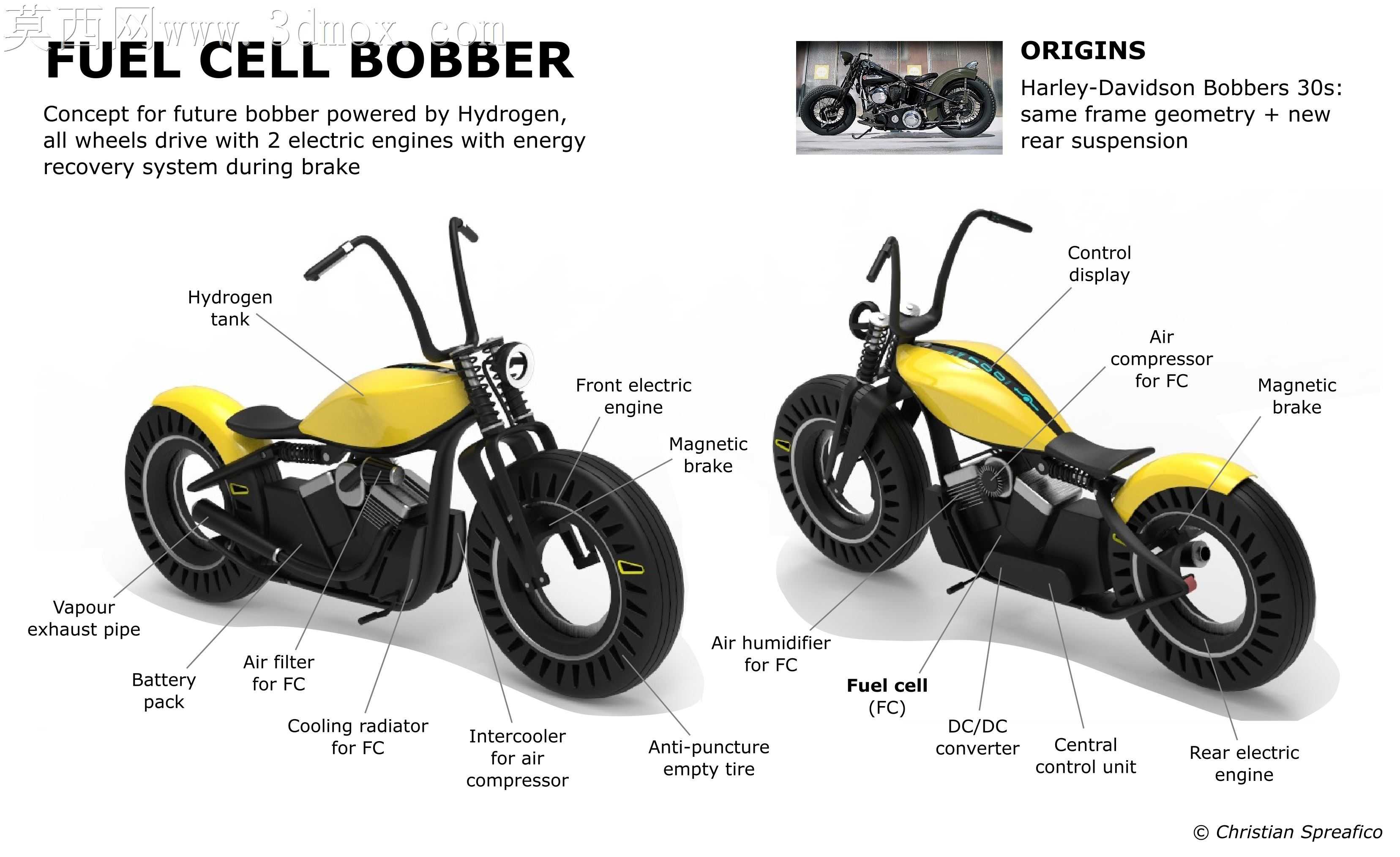

常规燃油摩托的动力舱布局受限于内燃机体积与散热路径，留给新能源动力的适配空间往往被车架横梁、悬挂安装位切割得零散破碎，这款概念摩托的结构设计直接绕开了传统车架的冗余承重点，把燃料电池堆的安装位和V型动力舱的轮廓完全贴合，没有额外增加突出的防护壳体。前叉的弹簧行程预留没有照搬巡航摩托的软调设定，因为电池组的重量集中在车身中部，前轴载荷比同尺寸燃油巡航车低17%左右，弹簧预压的匹配值直接对应电池配重调整，避免急刹时车头下沉量过大剐蹭前挡泥板。迷彩涂装的曲面分色没有做简单的贴图覆盖，油箱位置的曲面是连续的G2连续面，迷彩块的边缘顺着曲面的曲率变化走，不会在光影下出现拉伸变形的色块，后座下方的电池散热口格栅和后摇臂的单臂结构做了一体化衔接，没有突兀的拼接缝隙。后轮的辐条结构做了封闭处理，不是为了造型夸张，是因为燃料电池的散热风道需要从车身侧方导风到尾部，封闭轮圈可以减少轮侧乱流对散热气流的干扰，同时轮圈内侧预留了走线槽，给轮毂电机的控制线留出固定位，避免高速行驶时线缆被气流拉扯磨损。车把的控制按键安装位做了下沉处理，和手把胶的安装面齐平，没有突出的按键基座，摔车时不会直接磕断按键支架。电池组的固定卡扣隐藏在车架纵梁内侧，从外侧看不到固定螺丝，卡扣的公差带控制在0.2mm以内，既可以保证电池快拆时的顺畅度，又不会在颠簸路面出现电池晃动的异响。座椅的弧度没有做平直的复古巡航造型，而是顺着电池上盖的轮廓做了内收，骑手坐上去的重心刚好落在电池组的重心正上方，过弯时不会因为重心偏移给电池固定架带来额外的侧向载荷。前大灯的安装位直接整合在前叉上联板的位置，没有额外伸出灯架，减少了车头的突出部件，也给前部的燃料电池进气口留出了更多迎风面积，低温环境下进气可以直接带走电堆工作产生的多余热量，不需要额外加装散热风扇，减少了整车的电能消耗。
