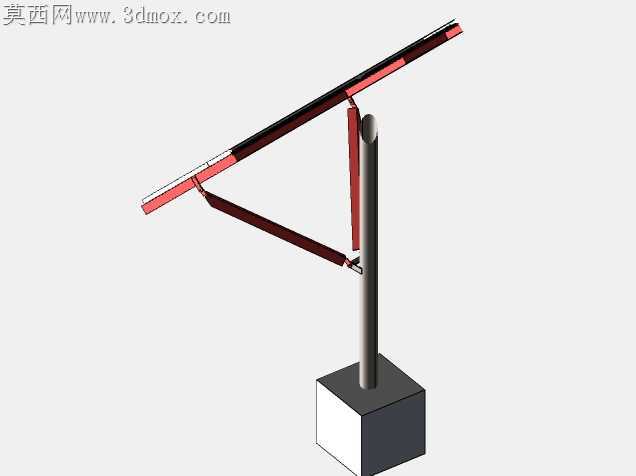

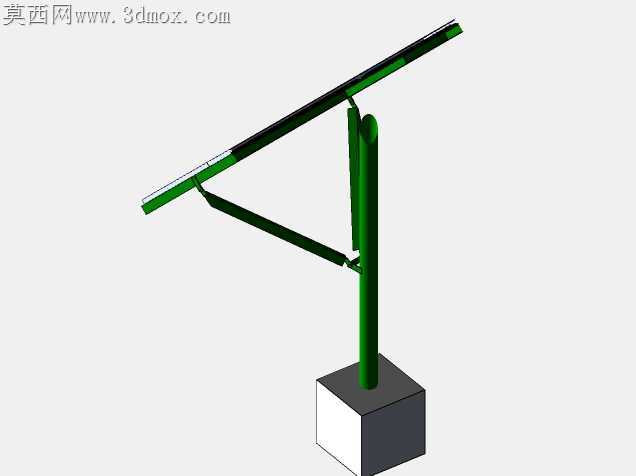

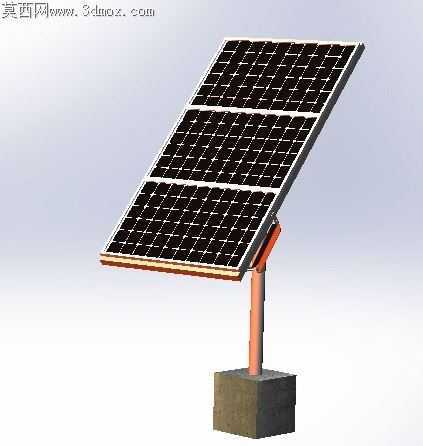

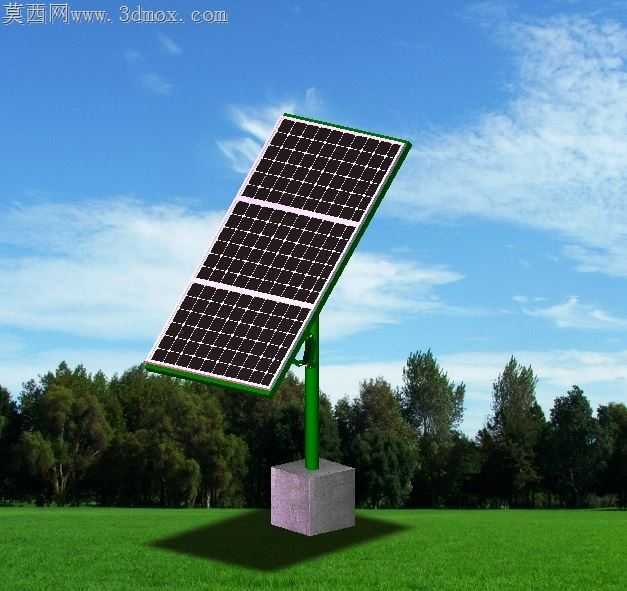

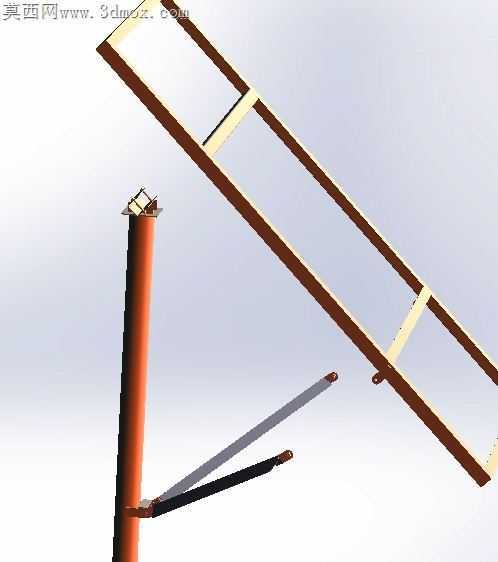

户外立柱式倾斜安装太阳能光伏板结构

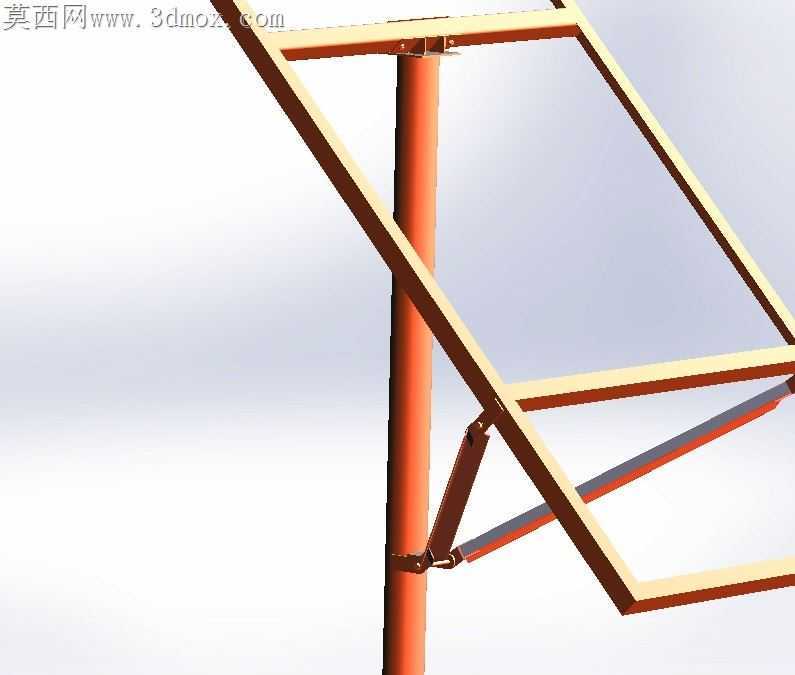

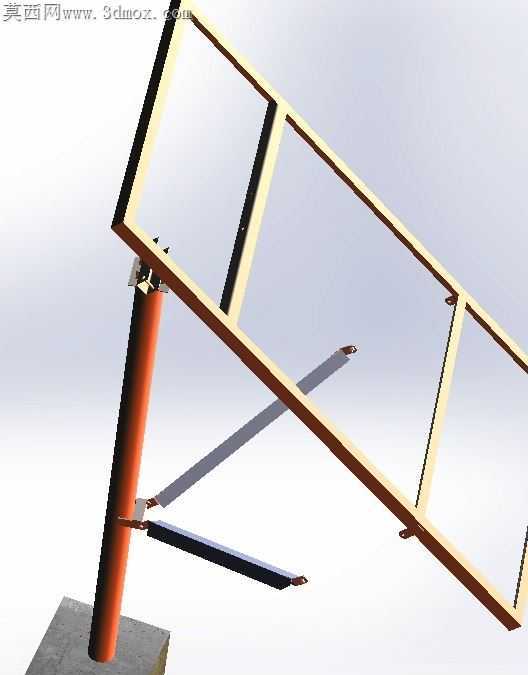

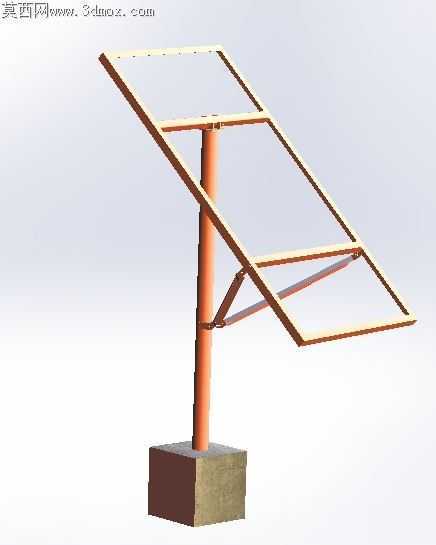

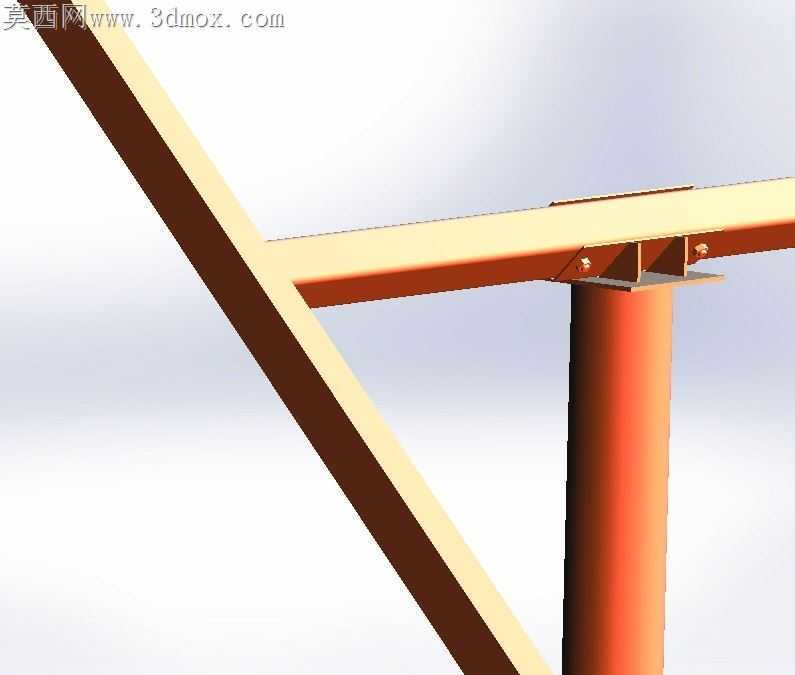

户外光伏支架常年暴露在温变、强风、积灰积水的复杂工况里，混凝土基座与金属立柱的衔接处最容易出现应力集中问题，这款立柱式光伏板结构在衔接段做了内嵌式法兰预埋处理，没有采用外露螺栓拼接的常规方案，避免了螺栓长期受雨水侵蚀锈死后无法调整倾角的隐患。光伏板边框与倾斜支架的连接位预留了0.3mm的滑移间隙，不会因为昼夜温差带来的铝型材热胀冷缩挤压板件，造成光伏玻璃隐裂的问题。倾斜角度的设定匹配中纬度地区全年平均太阳高度角，支架与立柱的连接抱箍做了齿面咬合结构，调整角度时不会出现打滑偏移，锁紧后能抵御12级强风的横向载荷，不需要额外焊接加固，现场安装时只需要用扭矩扳手拧到指定力矩即可，省去了现场动火作业的审批流程。光伏板背面的走线槽顺着立柱内侧排布，没有外露在支架外侧，避免了紫外线长期照射造成线缆外皮老化开裂，线缆穿出基座的位置做了橡胶密封圈封堵，能阻挡雨水顺着线缆流进基座内部腐蚀预埋固件。混凝土基座的棱角做了45度倒角处理，运输过程中不会因为磕碰掉块造成预埋螺栓外露，基座底部预留了渗水微孔，雨季积存在基座内部的雨水能自然排出，不会长期浸泡金属立柱的底端造成锈蚀。光伏板表面的边框做了微凸的导水棱，雨天落在板面上的雨水会顺着导水棱快速流向板件下沿，不会在板件表面形成大面积水痕残留，减少积灰附着的概率，日常运维时只需要简单冲刷就能清理干净板面。立柱表面采用喷塑处理，涂层厚度控制在80微米，兼顾户外耐候性与安装时的抗磕碰能力，不会因为安装时的轻微剐蹭就露出底层金属造成锈蚀点。整套结构没有采用复杂的定制异形件，所有连接配件都采用通用标准件，后期运维更换配件时不需要单独开模定制，能大幅降低全生命周期的维护成本，适配分布式户用光伏、园区离网供电、户外监测设备供电等多种场景的安装需求。
