适配SG90舵机的机器人轮组结构

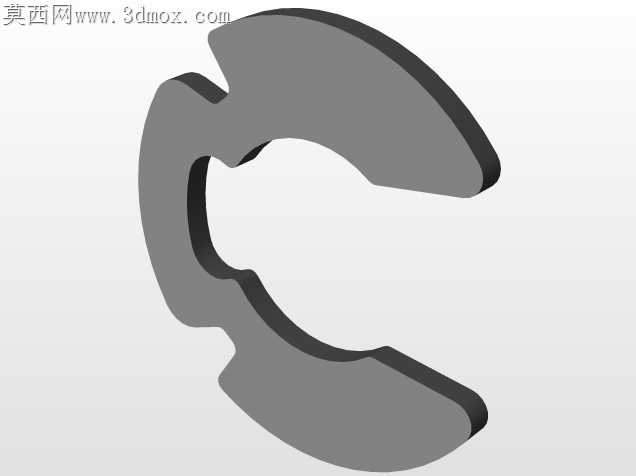

小型双足改轮式机器人的轮组常出现舵机输出轴咬合打滑、轮体偏摆蹭到机身外壳的问题，这款轮组在结构设计时直接把这些现场调试里踩过的坑揉进了细节里。轮体内孔的键槽做了0.12mm的公差预留，刚好卡进SG90舵机自带的塑料输出齿，不会因为过盈量太大装的时候把舵机齿掰断，也不会因为间隙太大正反转切换的时候有虚位，机器人走直线的时候不会因为单侧轮组打滑歪向一边。轮缘的双层凸缘结构不是为了好看做的装饰，凸缘的高度刚好卡过常用的3mm厚硅胶轮胎，轮胎套上去之后不会因为急加速或者转向侧向力脱出来，凸缘边缘做了R0.3的小圆角，装轮胎的时候不会刮破硅胶胎面，也不会在转动的时候刮到机器人机身的3D打印外壳。轮体中间的减重槽深度做了精准控制，既挖掉了多余的壁厚减轻转动惯量，让舵机带起来更省电，又保留了足够的壁厚强度，摔落的时候不会从轮辐位置开裂。和舵机输出轴配合的端面做了0.05mm的沉台，装的时候轮体贴紧舵机摇臂的平面，不会因为注塑或者3D打印的端面凸起把轮体顶歪，转动的时候不会出现周期性的跳动。轮面的哑光质感调试也花了心思，没有做过高的反光面，能清晰看到轮体的分层轮廓，方便调试的时候观察轮体转动的同心度，要是出现偏摆一眼就能看出来，不用拿百分表打表找正。这款轮组是给改轮式移动的小型教育机器人做的配件，适配树莓派Zero控制的小型机器人平台，装上去之后不用额外做轴套或者垫片，直接拧上舵机自带的固定螺丝就能用，省掉了很多调试时候的修配工作，学生做实训项目的时候不用在机械结构上耗太多时间，能把更多精力放在控制逻辑调试上。轮体的材质适配也考虑到了不同加工方式，不管是3D打印PLA材质还是注塑ABS材质，壁厚的均匀度都控制在0.8mm以上，不会出现打印的时候翘边或者注塑的时候缩痕的问题，小批量加工的时候成品率很高，不用反复调整打印参数或者注塑温度。
