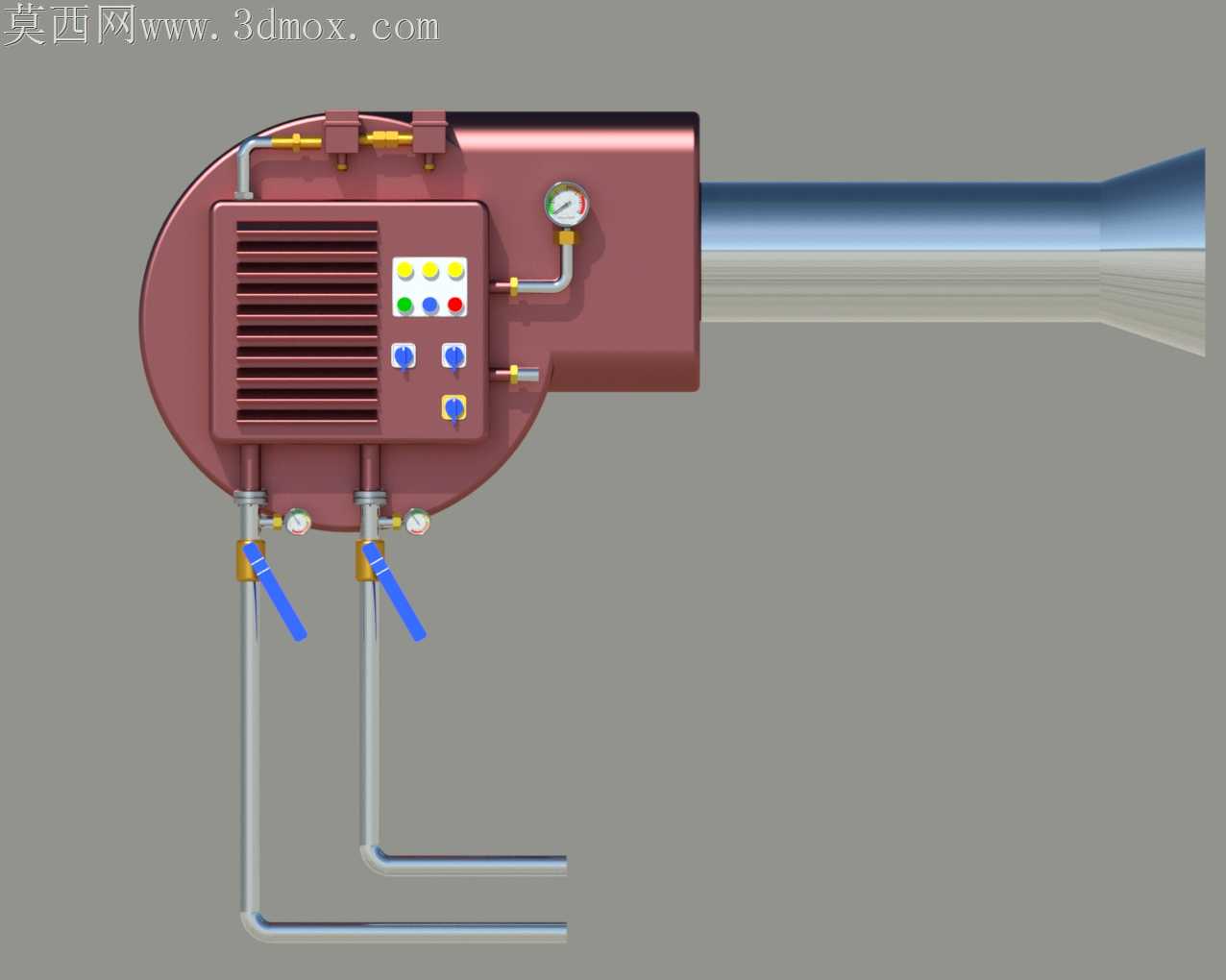

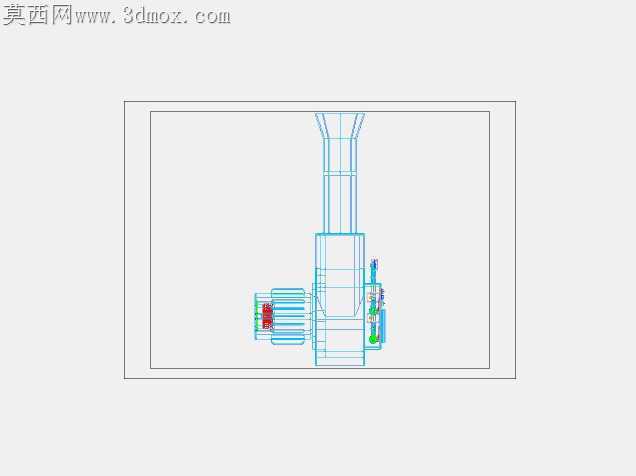

燃烧器配套异形安装座结构设计

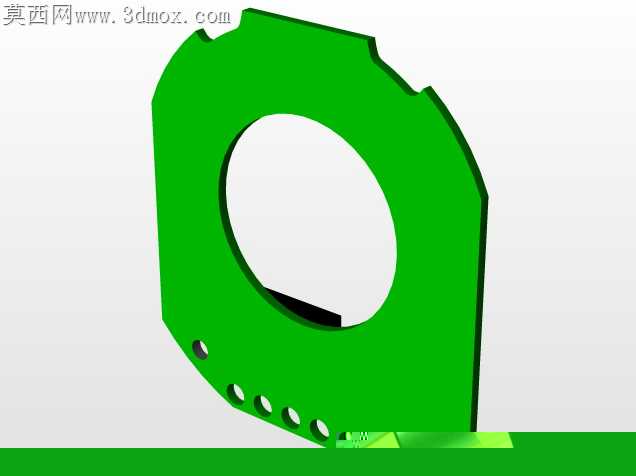

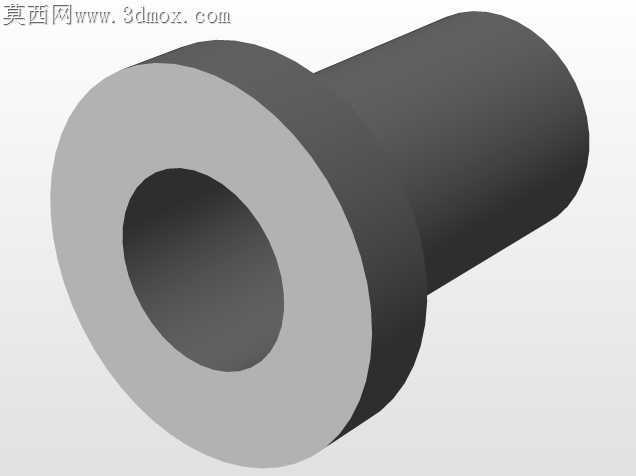

现场燃烧器安装时，常规圆形法兰座常出现与周边管线干涉、安装孔位对位偏差的问题，这款异形安装座的结构设计完全围绕加工适配逻辑展开。非对称的外轮廓不是随意做的造型裁切，每一处缺角都对应现场安装空间的避让需求，顶部的两处凸台卡位刚好能卡入燃烧器壳体的预留槽，省去安装时反复调整对位的步骤，工人现场装配不用额外修磨外轮廓就能直接落位。主体大圆孔的边缘做了0.2mm的倒角处理，不是为了外观好看，是避免燃烧器喷管穿入时被锐边刮伤外层的密封隔热层，之前做过的同类直孔座，装配时大概有三成概率会刮破密封层导致后期漏风，这个小倒角就能把这类装配隐患降到几乎为零。侧边排布的五个小孔，孔径和孔间距都严格匹配燃烧器的固定螺栓规格，孔位周边做了1mm深度的沉台，螺栓拧入后头部完全沉入沉台内，不会突出平面影响后续隔热罩的贴合安装，沉台的平面度公差控制在0.05mm以内，避免螺栓锁紧后出现局部应力集中导致座体变形。底部的绿色标识层不是渲染时随便加的颜色，是对应实际加工时的表面喷塑处理层，厚度控制在0.15-0.2mm之间，既满足燃烧器周边的耐高温防腐蚀要求，又不会因为涂层过厚影响装配尺寸精度。外轮廓的所有转角都做了R3的圆角过渡，没有尖锐直角，一方面是加工时铣刀走刀不用频繁降速换向，能提升加工效率减少刀具损耗，另一方面安装时不会割伤工人的防护手套，也避免应力集中导致的座体开裂。整个零件的壁厚做了差异化设计，靠近大圆孔的受力区域壁厚保持8mm，保证安装后的结构强度，外围避让区域的壁厚减到5mm，在不影响结构刚性的前提下减少材料用量，降低整体重量，安装时单人就能完成对位操作，不用额外吊装辅助。孔位的排布特意避开了零件的应力集中区域，螺栓锁紧后受力均匀分布在整个座体上，不会出现局部受力过大导致的断裂问题，之前做过的等壁厚同类零件，长期在高温工况下容易在孔位位置出现形变，这款差异化壁厚设计刚好能抵消高温带来的形变影响，长期使用也不会出现密封面错位的问题。
