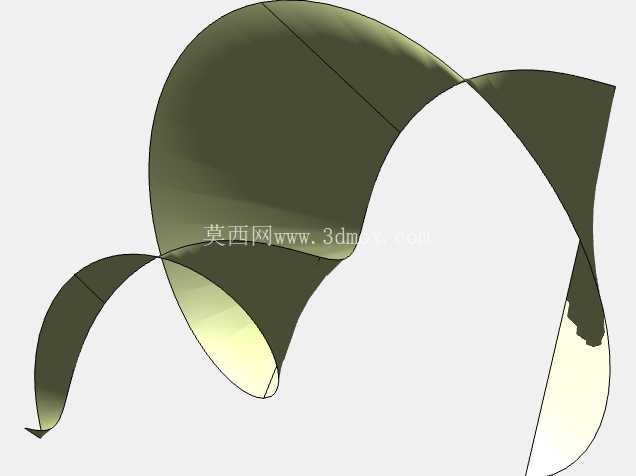

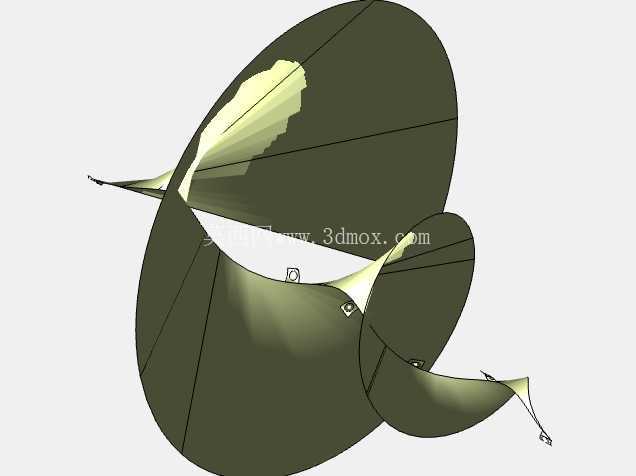

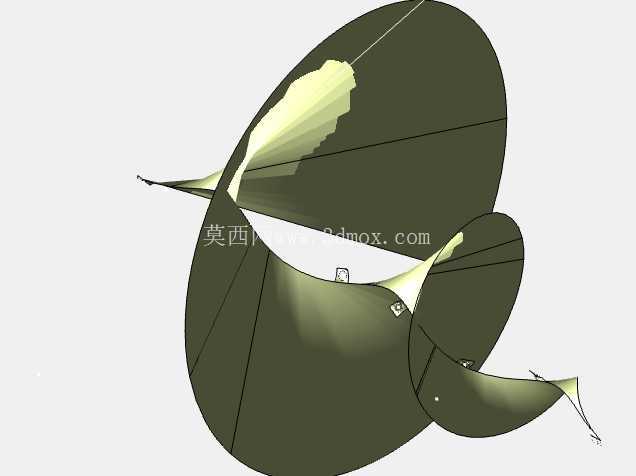

螺旋曲面结构风力涡轮机翼片设计

　　在分布式风能采集场景中，这类螺旋曲面翼片的应用边界正在不断拓宽，不同于传统水平轴风机的大尺寸叶片，该类翼片适配垂直轴风力涡轮机组，可在低风速、紊流占比高的城市楼宇间隙、山区零散风场、牧区独立供电点位完成风能捕获，不需要机组对风向进行主动偏航调整，对复杂来流方向的适应性更强。从实际功能来看，翼片的螺旋曲面构型可以在不同风向角下始终保持部分工作面处于有效受风区间，避免传统直叶片在垂直轴转动过程中出现的动力死区，降低机组启动所需的最低风速阈值，同时连续扭转的曲面可以让气流沿翼面平滑过渡，减少叶片转动过程中的气动噪声与紊流振动，降低机组支撑结构的疲劳载荷。

　　设计过程中，这类翼片的曲面扭转角度是核心参数，需要匹配对应机组的额定转速、设计风场的年均风速区间，沿翼展方向的扭转角渐变设置直接决定了不同转动位置的升阻比，若扭转角设置过大，会导致翼面在高转速下出现气流分离，反而降低风能捕获效率；若扭转角不足，则无法充分利用不同高度层的风速差，翼片的有效做功区间会被压缩。从安装边界来看，这类翼片的根部连接结构需要匹配涡轮机的轮毂安装位，翼片的整体展长受机组回转直径限制，安装后需要保证相邻翼片在转动过程中无干涉，同时翼片的重心位置需要沿展向做配平处理，避免转动过程中出现偏心载荷，加速轮毂轴承的磨损。

　　不同于经过大量流场迭代优化的量产机型翼片，该组翼片保留了多参数变量的构型特征，可作为不同工况下翼型选型的基础参照，在实际工程应用中，可针对具体安装点位的风资源数据，对翼面的弦长、扭转角渐变规律、曲面曲率做针对性调整，比如在年均风速较低的区域，可适当增大翼面弦长提升低风速下的受风面积；在风速波动较大的区域，可调整曲面曲率提升翼片的失速裕度，避免极端阵风下叶片载荷超限。这类螺旋翼片的成型工艺适配性较强，小批量试制阶段可采用玻璃钢手糊成型，量产阶段可采用模压工艺保证翼面精度，翼片表面的光滑度直接影响气动效率，成型后需要对合模缝做打磨处理，减少翼面的附加阻力。

　　在机组装配环节，翼片与轮毂的连接需要做防松处理，因为垂直轴机组的翼片在转动过程中会承受周期性变化的气动载荷，普通螺纹连接在长期交变载荷下容易出现松动，需要加装防松垫片或者采用螺纹胶锁固，同时安装时需要保证同组翼片的安装角一致，避免因安装角度偏差导致机组转动时出现动不平衡，引发整机振动。从运维角度来看，螺旋曲面的构型相比直叶片更不容易在表面积灰，雨水可以沿螺旋曲面自然滑落，减少日常清洁维护的频次，在覆冰区域使用时，连续的曲面也不容易出现局部积冰导致的动平衡失衡，相比传统翼片的环境适应性更强。在实际的离网供电场景中，搭载这类翼片的小型风力涡轮机可以和光伏板组成风光互补供电系统，在夜间或者阴雨天风速较高的时段补充供电，降低储能系统的容量配置要求，适合在电网覆盖不到的偏远区域做独立供电使用，比如野外监测站点、牧区家庭供电、通讯中继站供电等场景，这类小尺寸翼片的运输与安装都更为便捷，不需要大型吊装设备，现场人工即可完成组装调试。
