垂直轴小型离网风力发电装置结构设计

这款垂直轴风力发电装置的设计，最初瞄准的是分散式离网供电场景的实际需求——在偏远牧区、海岛值守点、野外监测基站这类无法接入公共电网的区域，常规水平轴风机对风向敏感度高，需要配套复杂的偏航对风结构，运维成本居高不下，而垂直轴结构无需对风的特性，刚好能适配这类无人值守、风向多变的使用环境。从功能实现逻辑来看，整套装置的核心是将流经叶片的风能通过阻力与升力复合作用转化为转轴的旋转机械能，再通过支架中部的发电模块完成机械能到电能的转换，输出的电能可直接接入储能电池组，为低功耗监测设备、照明负载、小型通讯中继设备提供持续电力。

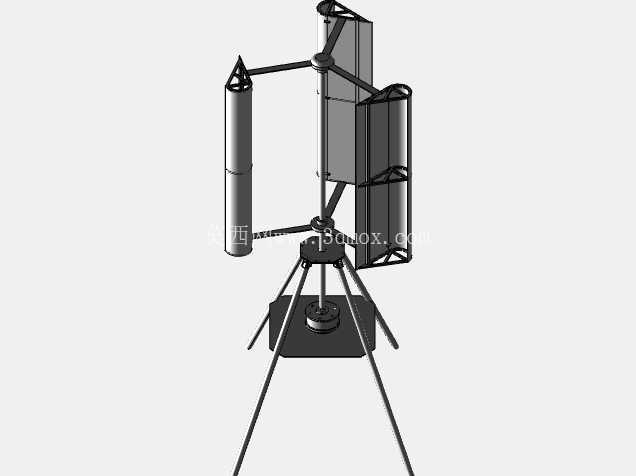

设计过程中首先考虑的是安装边界的适配性，整套装置采用三脚架支撑结构，三个支脚呈120度均匀分布，支脚末端预留了地脚安装孔位，既可以通过膨胀螺栓固定在混凝土硬化基座上，也能配合地锚在松软土质、临时搭建场景完成快速部署，安装完成后整体占地直径不超过1.8米，垂直方向总高度控制在2.2米以内，不会对周边低空通行、植被生长造成过多干扰，也能满足大部分野外站点的空间限制要求。结构细节上，风轮部分采用了阻力型圆柱叶片与升力型翼型叶片组合的布局，区别于单一叶片形式的设计，这种组合结构在低风速段（每秒2米至每秒5米）依靠阻力叶片提供较大的启动力矩，解决了传统垂直轴风机低风速启动困难的问题，当风速提升到每秒5米以上时，升力型叶片进入高效工作区间，带动转轴维持稳定转速，整套风轮的额定工作风速区间覆盖每秒3米到每秒12米，能适配国内大部分内陆、沿海区域的常年风速条件。

支撑结构的设计充分考虑了野外环境的抗风需求，三脚架采用等边角钢焊接成型，中部设置了两层横向连接筋板，避免支脚在强风载荷下出现外张变形，转轴与支架的连接位置配置了双列深沟球轴承，既能承受风轮旋转带来的径向载荷，也能抵消侧向阵风带来的轴向冲击力，减少长期运行过程中的轴承磨损，延长设备免维护周期。发电模块被安置在三脚架中部的方形安装平台上，平台与支架采用螺栓连接，方便后期对发电模块、整流稳压元件进行检修更换，平台表面预留了标准化的安装螺孔，可适配不同功率等级的盘式发电机，满足不同负载规模的供电需求。

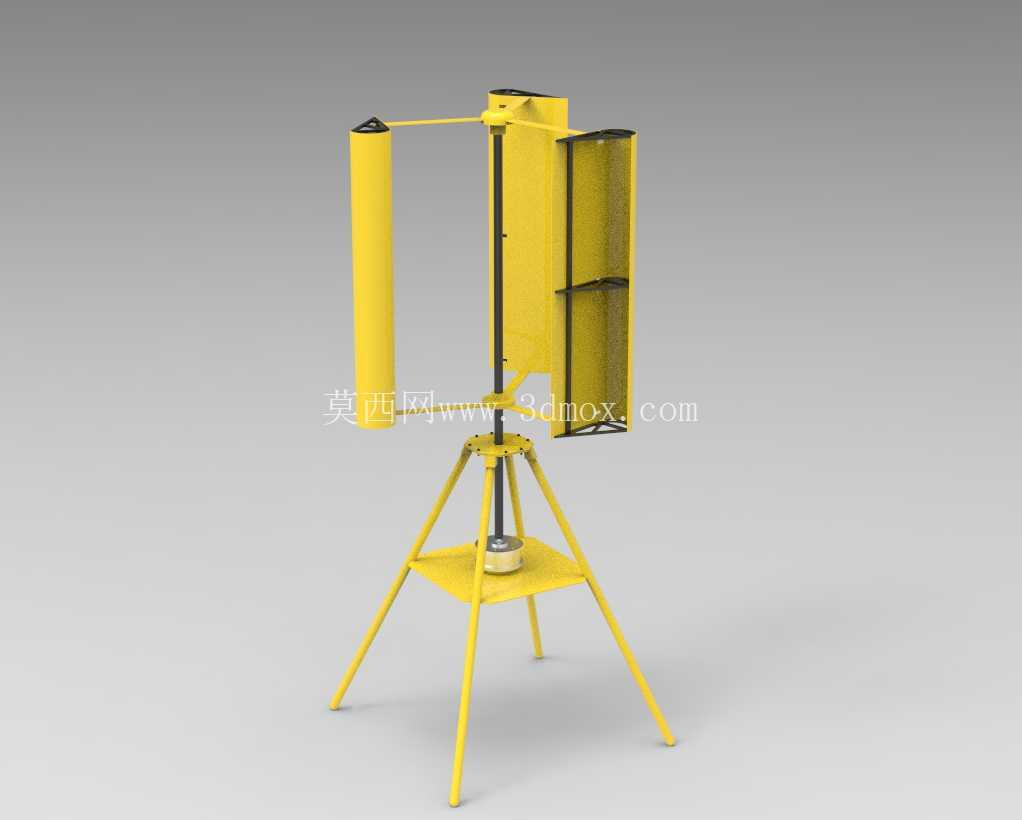

从实际使用的角度出发，这款装置的外露结构件全部采用镀锌后喷塑的表面处理工艺，黄色的外观涂层既可以在野外环境中起到高可见度警示作用，避免过往人员、牲畜意外碰撞，也能抵御沿海高盐雾、内陆高沙尘环境下的结构腐蚀，所有连接螺栓均采用不锈钢材质，避免长期户外使用出现锈死无法拆卸的问题。风轮与转轴的连接位置设置了剪切式安全销，当遭遇超过每秒25米的极端强风时，安全销会被剪断，风轮自动顺桨卸力，避免强风载荷直接作用在转轴与发电模块上，造成核心结构的不可逆损坏。

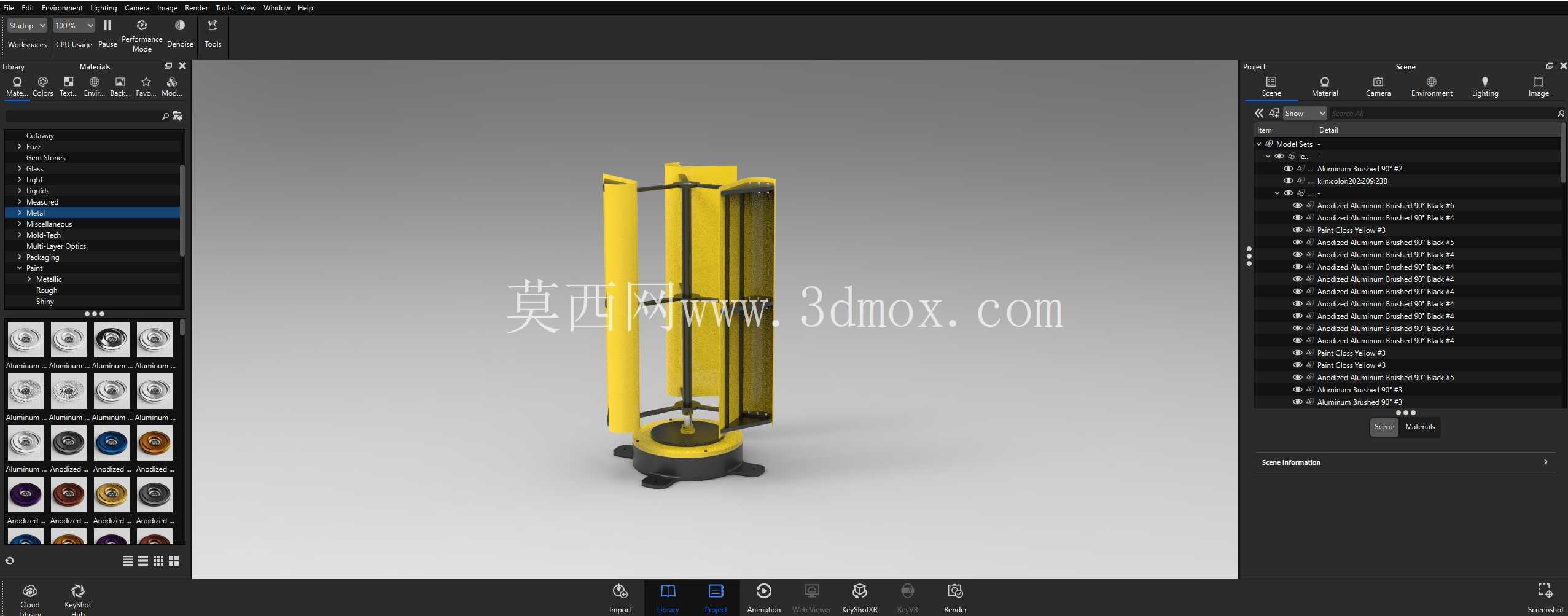

在建模过程中，所有配合面都按照实际加工公差进行了预留，轴承安装位、叶片连接位的尺寸公差严格遵循机械设计手册的配合要求，支脚的倾斜角度经过反复校核，确保在最大风载荷工况下，装置整体的重心始终落在三个支脚构成的支撑面以内，不会出现倾覆风险。叶片的曲面造型经过流体力学仿真验证，在保证结构强度的前提下尽可能降低了风阻损耗，叶片与转轴的连接支架采用薄壁矩形管焊接成型，在减轻整体重量的同时保留了足够的结构刚度，避免风轮旋转过程中出现叶片震颤、共振的问题。整套装置的零部件全部采用常见的标准型材与标准件，生产加工无需开制特殊模具，制造成本可控，适合小批量定制生产，也方便后期运维过程中快速更换损坏的零部件，降低全生命周期的使用成本。
