小型无刷电机轴更换3D打印工装夹具

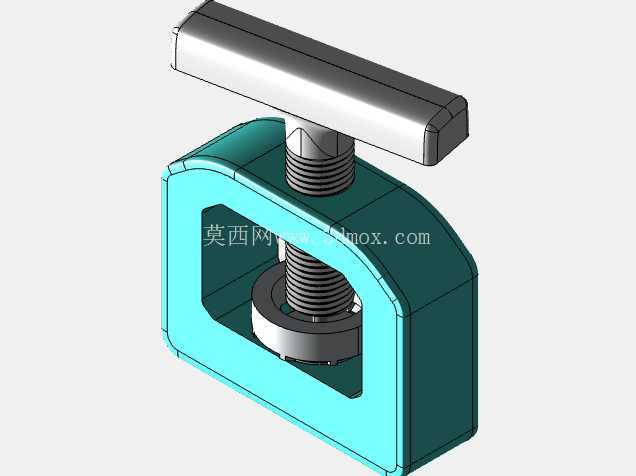

在小型航模、桌面级精密传动设备的售后维修与小批量组装场景中，直径3mm、4mm规格的微型无刷电机轴更换一直是个容易被忽略但影响作业效率的环节——这类电机轴径细，外壳多为薄壁铝合金或工程塑料，常规台虎钳夹持容易压裂端盖，直接敲击轴体又容易导致定子磁钢移位，造成电机动平衡失效。这款手动压装夹具就是针对这类微型电机的轴更换作业设计的专用工装，整体采用C型开口框架结构，无需额外固定基座，单手握持即可完成操作，适配桌面维修工位、外场快速维护等多种作业场景。

从结构设计逻辑来看，这款夹具没有采用复杂的连杆或棘轮增力结构，而是选择了最直接的T型手柄螺杆传动方案，核心考量是微型电机轴的压装力需求并不大，过大的传动比反而容易让操作人员控制力超限，损伤电机内部结构。T型手柄的长度经过反复适配，单手握持旋转时的最大输出力刚好控制在微型电机外壳可承受的安全阈值内，操作人员可以通过手部触感直接感知压装阻力变化，避免过压损坏零件。螺杆采用标准梯形螺纹，导程选择1.5mm规格，每旋转一圈压头前进1.5mm，既能保证足够的进给精度，又不会因为导程过小导致操作效率过低，压装过程中可以实现毫米级的进给控制，适配不同长度规格的电机轴压装需求。

框架部分的C型开口尺寸经过针对性优化，开口深度刚好可以容纳外径20mm以内的微型无刷电机，开口宽度预留足够的操作空间，放置和取出电机时不需要额外调整夹具位置，压装时电机可以直接抵在框架底部的支撑面上，支撑面中心预留了直径6mm的让位孔，压出旧轴时旧轴可以直接从孔中穿出，不会顶到框架本体导致受力偏移。压头部分采用可拆卸式设计，端面做了平面度处理，压装时与电机轴端面完全贴合，避免压偏导致轴体弯曲，针对3mm和4mm两种常用轴径，压头端面分别做了对应的定位凹坑，压装时轴端可以自动对中，不需要操作人员反复调整对齐位置。

考虑到这款工装本身可以通过3D打印制作，整体结构做了针对性的打印适配，所有壁厚均设置为3mm以上，框架受力位置做了圆角过渡，避免打印过程中出现应力集中导致的层间开裂，不需要额外添加支撑结构，采用PLA、ABS、尼龙等常用3D打印材料都可以直接制作，其中尼龙材料打印的成品韧性更好，适合高频次作业场景，PLA材料打印成本低，适合小批量临时使用需求。整体外形尺寸控制在掌心可握持的范围内，总高度不超过80mm，宽度不超过60mm，收纳时可以直接放入工具包，不会占用过多空间，安装使用时不需要额外的螺栓固定，也不需要连接气源电源，完全手动操作，没有使用场景限制。

实际作业过程中，需要更换电机轴时，先将旧轴端对准压头，电机本体抵在框架底部的支撑面上，旋转T型手柄带动压头缓慢进给，将旧轴从电机定子中平稳压出，之后将新轴对准电机轴孔，反向放置电机，同样通过压头缓慢将新轴压入到位，整个过程不需要敲击，受力完全沿轴体轴向传递，不会对电机内部的磁钢、绕组造成侧向冲击力，能有效避免电机外壳变形、磁钢脱落等常见维修问题。相比通用台虎钳，这款专用夹具的压装受力点完全集中在轴体中心，夹持过程中不会接触电机外壳的薄壁部位，从根源上避免了夹裂电机端盖的风险，对于小批量微型电机组装、维修的从业者来说，能大幅降低作业报废率，提升轴更换作业的一致性。
