手动螺旋台式压装夹具结构设计

这款手动螺旋台式压装夹具，是面向小批量零部件压装、轻载冲压作业场景开发的手动作业工装，在小型机加工车间、五金维修工位、教学实训场景中都有极高的适配性，不需要外接气源、电源等动力源，完全依靠人力操作即可完成压合作业，对于没有集中动力供给的零散作业工位来说，能大幅降低工位改造的成本，也避免了气动、液压工装日常维护密封件、清理管路的麻烦。

从实际作业用途来看，这款夹具可以覆盖直径12mm以内的销钉压入、小型轴承与安装座的过盈配合压装、薄金属片的冲孔冲裁、线束端子的压接、小型塑胶件的铆合等作业，作业时的下压力完全由操作人员通过操作杆的力臂放大获得，梯形传动螺杆的导程设计经过匹配，操作杆长度控制在单人站立操作时的舒适施力区间，正常成年男性操作时可以获得最高12kN的稳定下压力，足以覆盖绝大多数轻载压装作业的载荷需求，不会出现压力不足导致压装不到位的问题，也不会因为力臂过长导致操作时施力不稳、工件偏移。

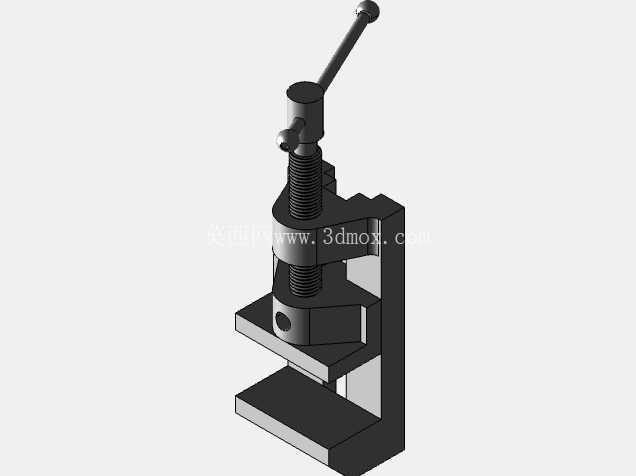

在功能特性设计上，这款夹具采用C型开式机身结构，开口方向正对操作人员，工件取放不需要从侧面避让结构，上下压台的平行度在装配时控制在0.02mm/100mm以内，压装过程中不会出现偏载导致的工件压歪、销钉打斜的问题；下压台采用可拆卸式设计，可以根据不同的作业需求更换带定位槽、V型块或者避让孔的定制垫板，不需要改动主体结构就能适配不同外形的工件，拓展性较强；螺杆下端与压头的连接采用浮动式结构，压头可以在小范围内自适应调整角度，即使工件上表面存在微小的平面度误差，也能保证压头与工件表面完全贴合，避免局部应力集中压伤工件表面；操作杆与螺杆的连接采用插入式结构，不需要使用时可以将操作杆取下，减少工装的存放占用空间，也避免操作杆突出误碰导致的安全隐患。

设计思路上，这款夹具优先考虑了手动作业的操作安全性与结构耐用性，机身采用整体式铸铁材质，壁厚经过强度校核，在额定最大压力下机身的开口变形量控制在0.05mm以内，长期使用不会出现机身开裂、开口张角变大的问题；传动螺杆采用梯形螺纹，相比普通三角螺纹拥有更好的耐磨性能与传力效率，螺纹部位预留了润滑脂加注空间，日常维护只需要定期涂抹润滑脂就能保证传动顺畅，不会出现卡滞、咬死的问题；机身底部预留了四个安装沉孔，可以通过螺栓直接固定在木质或者钢制工作台面上，固定后作业时不会出现机身晃动、移位的问题，不需要额外制作安装底座。

从安装边界与外形尺寸来看，这款夹具的整体高度控制在380mm左右，机身前后宽度150mm，左右长度220mm，安装时只需要工作台面预留250mm*200mm的平整安装区域即可，不会占用过多的工作台操作空间；压台的最大开口高度为180mm，压头的有效行程为100mm，可以满足高度在150mm以内的工件压装需求，压头中心到机身立板的距离为80mm，也就是说工件的最大悬伸长度不能超过80mm，否则会出现压头无法覆盖作业位置的问题；安装沉孔的孔距为160mm*120mm，适配M10的固定螺栓，安装时需要保证工作台面的平面度不低于0.1mm/m，避免固定时机身出现扭曲变形，影响上下压台的平行度精度。

在实际建模过程中，所有的配合面都预留了合理的装配公差，螺杆与机身螺母的配合采用H7/g6的间隙配合，保证传动顺畅的同时不会出现过大的径向窜动；压头与螺杆下端的浮动连接预留了0.5mm的活动间隙，既可以实现自适应调平，又不会出现压头脱落的问题；所有的棱角位置都做了R2的倒圆角处理，避免操作时划伤操作人员，也能减少应力集中提升结构强度。对于需要搭建小型手动压装工位的结构设计人员来说，这款模型的结构参数可以直接作为设计参考，只需要根据自身的作业载荷需求调整螺杆直径、机身壁厚参数，就能快速衍生出适配不同作业场景的手动压装夹具，不需要从零开始进行结构构思与强度校核，能大幅缩短工装设计的周期。
