适配无人机挂载的A6000相机固定支架结构

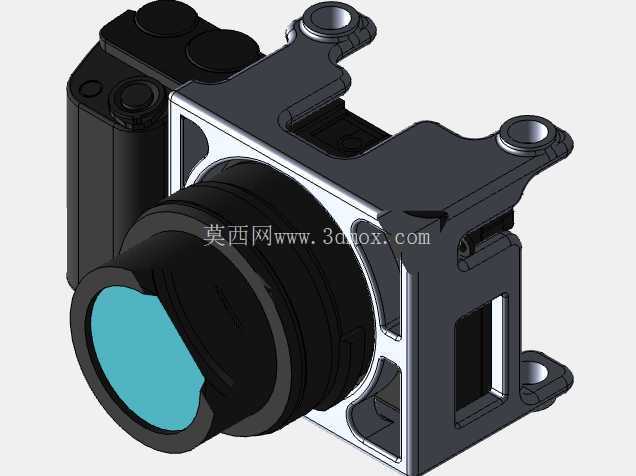

这款适配A6000相机的挂载支架，核心服务于小型多旋翼无人机的航拍作业场景，解决微单相机在无人机飞行过程中的固定、减震与姿态稳定问题，是航拍作业中连接飞行平台与成像设备的关键承载构件。从实际作业需求出发，航拍过程中无人机的电机振动、气流扰动带来的姿态偏移，都会直接影响成像清晰度，同时无人机起飞重量有严格限制，这就要求支架在保证结构强度的前提下尽可能控制自重，还要兼顾相机拆装的便捷性，满足外场作业快速换电、更换存储设备的操作需求。

设计过程中首先确定了核心安装边界：支架整体采用方形外框结构，外框尺寸匹配常用的无人机挂载云台标准安装孔位，可直接适配市面上多数轴距300-450mm的航拍无人机挂载平台，不需要额外加装转接板。内圈的圆形轮廓完全贴合A6000相机的镜头座外围尺寸，预留的卡接缺口对应相机机身的凸起定位点，安装时只需将相机对准缺口推入即可完成初步定位，不需要额外拧动多颗固定螺丝，外场作业时单手即可完成拆装操作，大幅提升作业效率。

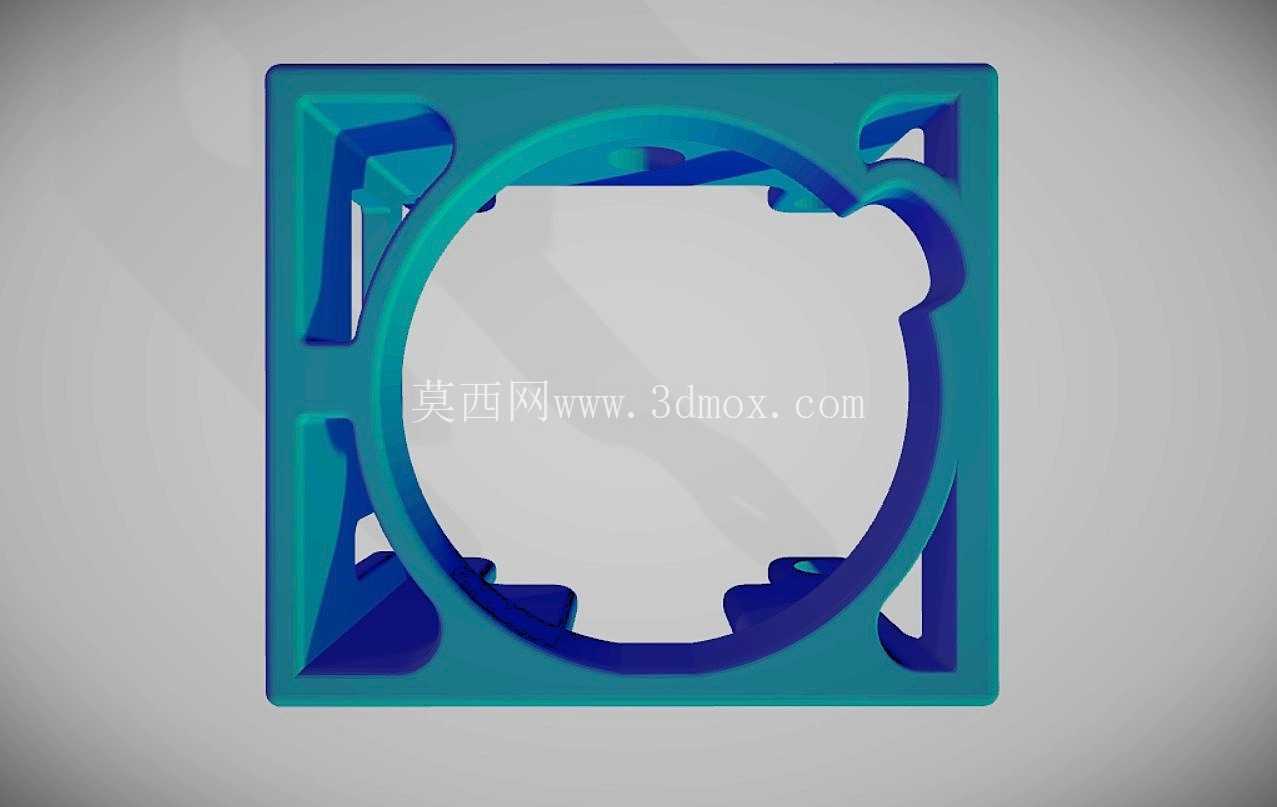

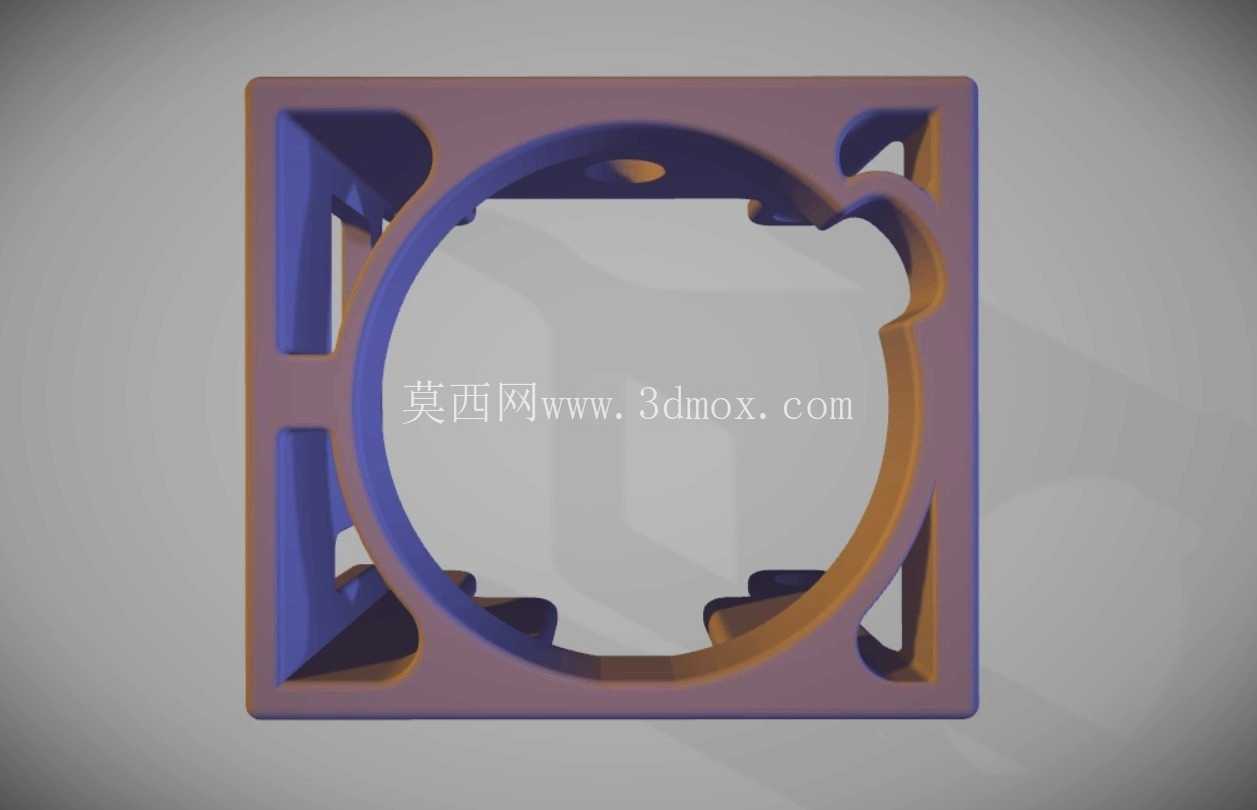

结构上采用了镂空式的筋位设计，四个角位的斜向加强筋连接外框与内圈承力环，在不增加整体壁厚的前提下提升了支架的抗扭刚度，避免飞行过程中支架受气流冲击产生形变导致相机光轴偏移。筋位的厚度经过反复校核，既保证在1.5倍最大起飞重量的冲击载荷下不会出现塑性变形，又尽可能去除了非承力区域的多余材料，整体自重控制在15g以内，不会给无人机带来过多的负载负担，有效延长航拍作业的续航时间。内圈与相机接触的位置预留了1mm的缓冲垫安装槽，实际使用时可粘贴薄款硅胶减震垫，过滤无人机电机传递的高频振动，避免成像时出现画面果冻效应。

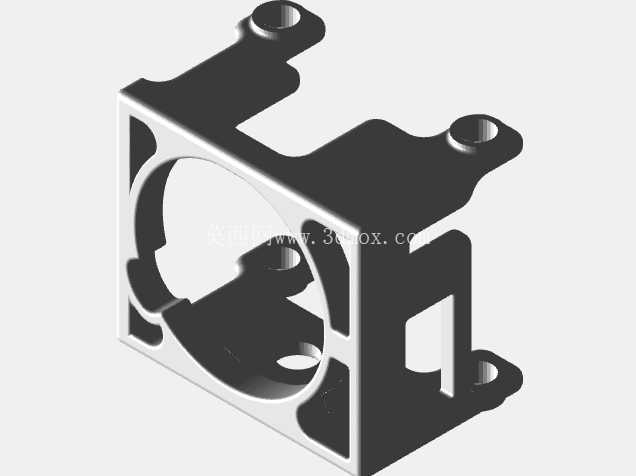

从压铸工艺的实现角度来看，整个支架采用等壁厚设计，所有转角位置都做了R2以上的圆角过渡，避免压铸过程中出现应力集中导致的成型缺陷，拔模斜度统一设置为1.5度，既方便压铸成型后的脱模操作，也不需要后续做过多的机加工修整，压铸件成型后只需去除飞边即可进行表面氧化处理，适合批量生产。支架的外框侧边预留了通用的走线槽，相机的快门控制线、供电线可以顺着走线槽规整布置，避免飞行过程中线材被螺旋桨气流吹动晃动影响飞行安全，也不会让线材遮挡相机镜头视野。

实际作业场景中，这款支架除了适配常规的正射航拍作业，也能满足倾斜摄影的挂载需求，支架的安装平面与无人机挂载平台的平行度公差控制在0.1mm以内，保证相机光轴与无人机水平面垂直，拍摄的影像资料不会出现角度偏差，减少后期建模时的校正工作量。针对高空作业的低温环境，支架选用的压铸铝合金材料在-20℃到60℃的温度区间内形变量小于0.05mm，不会因为高空气温变化导致支架松动或者卡接过紧无法拆卸相机。支架的卡接结构经过反复测试，在无人机做最大倾角35度的机动飞行动作时，相机不会出现移位或者脱落的情况，同时卡接力度控制在合理范围，不需要借助工具即可手动完成相机的拆装，兼顾了固定可靠性与操作便捷性。
