遥控模型用黄铜嵌件伺服安装支架

在遥控模型的动力与动作执行系统搭建中，伺服舵机的安装可靠性直接决定了舵面、传动机构的动作精度与运行寿命，这款适配Kavan系列舵机的安装支架，正是针对小比例航模、车模等遥控模型的紧凑安装空间设计的专用固定结构。日常模型调试与飞行、行驶过程中，舵机需要持续输出扭矩带动负载动作，频繁的正反转切换、动作启停会带来持续的振动与冲击，普通的直接粘接或者薄塑料片固定方式，很容易在长期振动下出现松脱、安装位开裂的问题，尤其是采用3D打印材质制作模型结构时，纯塑料螺纹在多次拆装、受力拉扯后极易滑牙，这款支架在设计阶段就针对性解决了这些实际使用痛点。

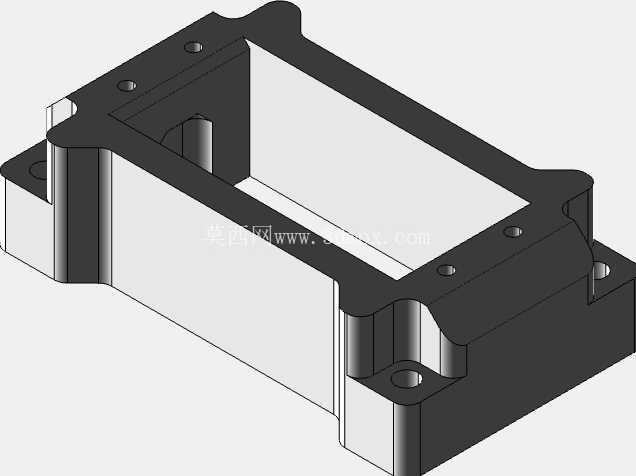

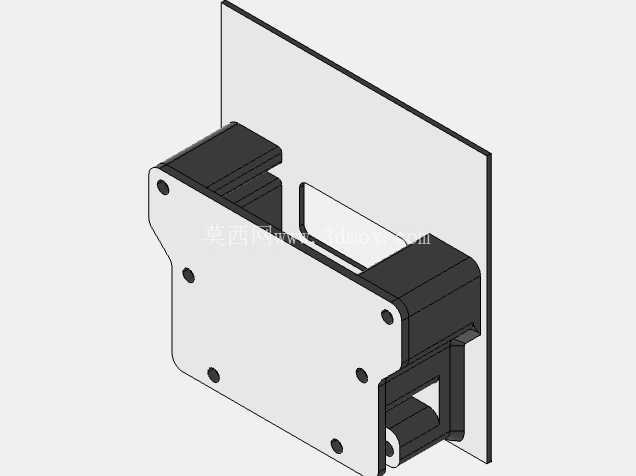

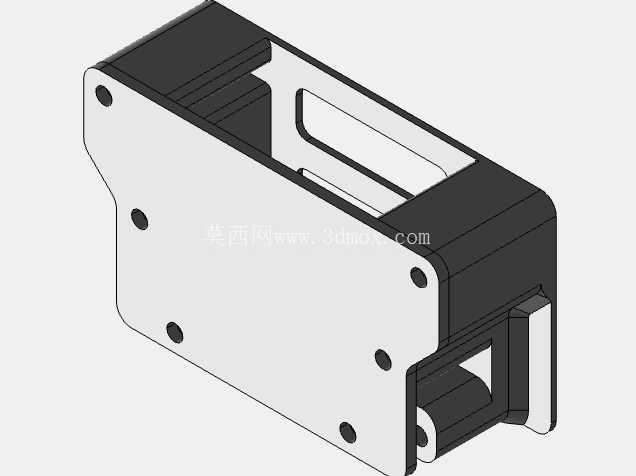

从结构布局来看，支架整体采用框式包覆结构，一侧为带多组安装孔的平面安装板，另一侧为适配舵机外形的包覆腔体，能够将舵机整体嵌入腔体内部，限制舵机在各个方向的窜动，避免舵机工作时自身振动带来的位置偏移。安装板上的六个固定孔位按照标准舵机安装孔距排布，既可以通过螺丝直接将支架固定在模型的机身、车架安装面上，也可以配合减震胶圈使用，进一步过滤舵机工作时传递到模型主体的振动。腔体内部做了适配舵机外形的让位设计，不会干涉舵机出线、输出轴的转动空间，同时在腔体侧面开设了长条形减重槽，在不降低结构强度的前提下尽可能减少支架自身重量，这对于对重量敏感的航空模型来说尤为重要，多余的结构重量会直接影响模型的重心分布与飞行续航表现。

设计阶段充分考虑了3D打印工艺的成型特性，所有转角位置都做了合适的圆角过渡，避免打印过程中出现应力集中导致的层间开裂，同时所有安装面都预留了足够的打印余量，后期只需要简单的打磨处理就能保证舵机装入后的配合间隙。针对3D打印材质螺纹强度不足的问题，支架上所有用于安装舵机的螺丝孔位都设计了黄铜M3螺纹嵌件的安装位，嵌件采用热熔压入的方式安装到打印完成的支架孔位中，金属螺纹能够承受多次螺丝拆装而不出现滑牙问题，相比直接在塑料上攻丝的结构，连接强度提升数倍，完全能够应对模型运动过程中的冲击载荷。

从安装边界来看，支架的整体外轮廓尺寸完全适配对应型号舵机的外形尺寸，安装板突出腔体的部分宽度控制在最小范围，能够在模型内部狭窄的安装空间内完成布置，不会和周边的连杆、走线、其他电子设备产生干涉。安装孔的位置精度在设计时做了严格的公差匹配，只要按照标准参数打印，不需要额外扩孔、修配就能完成舵机的装入与固定，降低模型爱好者的后期加工难度。实际使用场景中，这款支架既可以用于固定翼航模的副翼、升降翼舵机安装，也可以用于遥控车模的转向、换挡舵机固定，甚至在小型机器人的舵机关节搭建中也能使用，只要安装空间尺寸匹配，就能提供稳定可靠的舵机固定效果。

不同于市面上通用的平面舵机安装片，这种框式包覆结构能够对舵机形成全周的防护，在模型出现碰撞、摔落的情况时，支架能够先吸收一部分冲击能量，减少外力直接作用在舵机壳体上导致的舵机损坏概率。支架的壁厚设计经过反复验证，在采用常规PLA、PETG等3D打印材质制作时，1.5-2mm的壁厚就能够提供足够的结构强度，不会在舵机大扭矩输出时出现支架变形的问题，同时也不会因为壁厚过大导致打印时间过长、材料浪费。腔体内部的定位凸台能够在装入舵机时自动对齐舵机的安装位置，不需要反复调整舵机的居中位置，降低安装调试的时间成本。
