轮辐式压铸成型模具结构三维设计

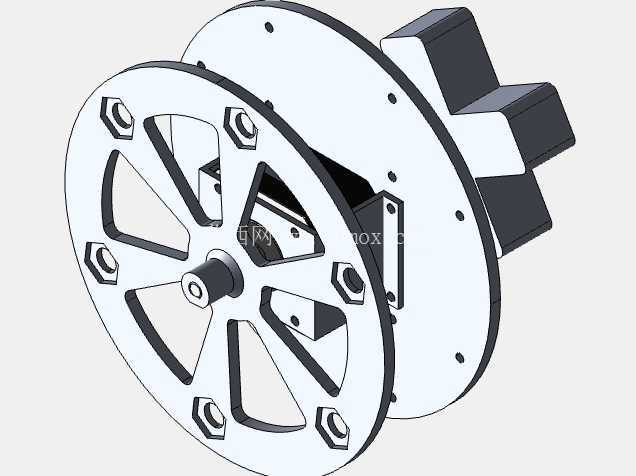

　　这套轮辐类压铸件的模具结构，主要面向轻量化合金零部件的高压铸造生产场景，适配摩托车、电动自行车轮辐类结构件，或是小型传动轮盘类压铸件的批量成型需求。整套模具采用侧置模架布局，动定模结合面沿轮盘轴向垂直分布，核心成型区域围绕轮辐的镂空轮廓做拆分，避免开模时出现结构干涉。从结构布局来看，模具的定模侧集成了浇道与进料口，对应轮盘中心轴孔位置设置主浇套，熔融金属从中心进料后沿轮辐的径向流道均匀填充至各个型腔分支，这种中心进料的布局能最大程度缩短金属液的填充路径，减少各辐条位置的填充时间差，避免出现冷隔、缺料这类压铸常见缺陷。

　　动模侧设置了六组沿圆周均匀分布的成型镶块，对应轮辐上的螺母安装位，镶块采用独立装配结构，后续如果出现局部磨损或者成型尺寸偏差，可以单独更换对应镶块，不需要整体重做模仁，能大幅降低模具的后期维护成本。模具的导向结构采用沿模架外圈均匀分布的六组导柱导套配合，导柱的安装位置避开了成型区域与流道区域，合模时导柱先进入导套完成初定位，再通过模架贴合面的定位销做精确定位，保证动定模合模后的同轴度控制在0.02mm以内，避免压铸件出现飞边超差或者同轴度不合格的问题。

　　模架的外侧设置了两组斜向定位块，对应侧抽芯结构的安装位，因为轮盘背部有两处凸起的安装凸台，这部分结构的脱模方向和主开模方向存在15度夹角，所以采用斜导柱驱动的侧抽芯结构，开模时侧抽芯先沿斜向退出32mm的行程，完全脱离压铸件的凸台倒扣区域之后，动模再继续后退完成主开模动作，最后通过顶针板带动的顶杆将压铸件从动模型腔中顶出。整套模具的安装边界适配常用的280吨卧式冷室压铸机，模架的总厚度控制在320mm，安装孔位的中心距为420mm*420mm，和常规压铸机的模板安装尺寸完全匹配，不需要额外做转接板就能直接上机安装。

　　模具的冷却水路围绕模仁做环形布置，在轮辐的厚壁区域单独设置了点冷通道，控制成型区域的模具温度稳定在220-260摄氏度区间，保证合金液填充时的流动性稳定，同时缩短压铸件的冷却定型时间，提升单模次的生产效率。在设计这套模具的时候，特意将轮辐的镂空区域做了分型面的顺滑过渡，避免分型面出现尖角结构，防止生产过程中出现分型面压塌或者飞边难清理的问题；所有成型面的脱模斜度控制在1.5度，既保证压铸件的尺寸精度符合图纸要求，又能减少脱模时的表面拉伤。顶杆的排布位置避开了压铸件的外观面，全部设置在轮辐的加强筋位置和中心轴孔的边缘，顶出时的受力均匀分布，不会出现顶白或者顶变形的问题。流道的截面采用梯形设计，在保证金属液填充效率的同时，减少流道部位的合金材料浪费，浇口位置的厚度控制在2.5mm，填充完成后可以通过冲切工艺快速去除浇口残留，不需要后续大量的打磨工序。这套模具的结构设计充分考虑了批量生产的稳定性，所有易损件都采用标准化的快换结构，日常维护时不需要拆解整套模架，就能完成易损件的更换，能有效减少生产线的停机维护时间，适配年产10万件以上轮辐类压铸件的生产需求。
