立方星反作用轮姿态控制执行机构结构

　　在微纳卫星尤其是立方星的姿控分系统设计中，反作用轮是实现高精度三轴姿态稳定的核心执行部件，这套结构完整呈现了单组反作用轮集成安装的模块化设计方案，适配1U至3U规格立方星的舱内安装需求，可直接嵌入卫星主承力框架完成装配。从实际应用场景来看，这类反作用轮组件主要承担卫星在轨运行过程中的姿态调整任务，包括对地观测时的指向稳定、轨道机动过程中的姿态修正、空间载荷工作时的微振动抑制，相比磁力矩器，反作用轮能提供更大的控制力矩，实现更高精度的姿态指向控制，是当前百公斤级以下微纳卫星姿控系统的标配部件。

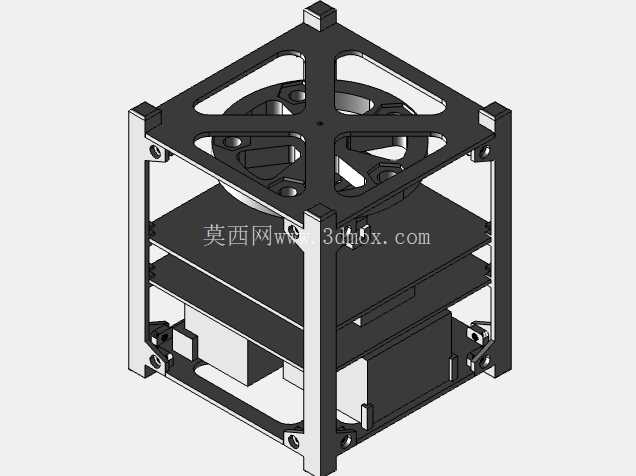

　　整套组件采用分层堆叠式布局，最上层为轮体安装框架，采用镂空式辐条结构设计，在保证轮体转动空间充足的前提下，最大限度降低结构自重，框架的四个角点设置安装凸台，预留标准安装孔位，可直接与立方星的主承力立柱连接，安装孔位间距严格遵循立方星通用安装规范，横向安装边界为96mm×96mm，适配标准立方星的舱内截面尺寸，不会超出星体包络范围。轮体部分采用高转动惯量设计，轮盘外缘做加厚处理，在相同质量下获得更大的转动惯量，从而提升力矩输出效率，轮盘中心设置轴承安装位，与支撑轴系配合实现低摩擦转动，轴系下方直接连接驱动电机，电机固定在中层安装板上，中层安装板同时承担电机散热与结构支撑作用，板件上预留走线槽位，方便电机供电与信号线缆的布设，避免线缆与转动部件发生干涉。

　　下层安装板用于放置驱动控制电路，电路与电机之间通过板间连接器实现电气连接，减少飞线带来的可靠性问题，层与层之间通过四根立式支撑柱连接，支撑柱采用等截面方柱结构，两端设置定位止口，装配时可快速实现各层板的同轴定位，降低装配难度。整套结构的设计思路围绕航天产品的轻量化与高可靠性要求展开，所有承力部件均采用对称式结构布局，避免出现应力集中区域，框架上的镂空结构经过拓扑优化，在去除非承力区域材料的同时，保证结构的一阶固有频率满足航天发射阶段的力学环境要求，避免在发射振动过程中发生结构共振。

　　安装边界方面，整套组件的总高度根据配置不同可适配不同规格立方星，单轮组件高度可控制在50mm以内，安装时仅需通过四个角点的紧固件即可完成与星体结构的固定，不需要额外设计转接支架，可直接集成到卫星的姿控舱段内。从功能特性来看，这套反作用轮组件通过轮体的加速与减速产生反作用力矩，作用到卫星星体上实现姿态调整，轮体的支撑框架同时起到防护作用，避免卫星舱内其他部件的意外磕碰损伤轮体或轴系，分层式的布局将转动部件、驱动部件、控制电路分隔在不同舱段，减少各部件之间的电磁干扰与热耦合，提升组件工作的稳定性。在实际结构设计过程中，轮体与框架之间预留足够的安全间隙，避免温度交变环境下结构变形导致轮体与框架发生剐蹭，所有安装孔位均采用通孔设计，方便装配时的紧固件操作，支撑柱与各层板之间采用定位销加紧固件的连接方式，保证多次拆装后仍能保持较高的位置精度。这类反作用轮组件除了应用在立方星上，也可适配其他小型航天器的姿控系统，结构的模块化设计使其可以根据需求单组使用或多组正交安装，实现三轴姿态控制，当多组正交安装时，各组件可共用安装基准面，不需要额外调整安装位置，大幅提升整星的装配效率。
